CTR-100N-690/4P避雷器 —— 高壓配電系統浪涌防護標桿
在建筑、工業、電力、軌道交通、大型交通樞紐等各類行業的電氣系統中,雷電過電壓、瞬時浪涌等突發情況極易損壞電氣設備、引發系統故障,甚至造成安全隱患,嚴重影響生產運營效率并增加維護成本。CTR-100N-690/4P避雷器作為邦華電氣核心防雷產品之一,屬于高性能浪涌保護器(SPD)范疇,核心作用是快速泄放雷電過電壓、抑制瞬時浪涌電流,為電氣設備提供全方位過壓防護,保障電氣系統安全、穩定、持續運行。
一、CTR-100N-690/4P避雷器產品概述:
CTR-100N-690/4P避雷器是邦華電氣自主研發生產的模塊化、導軌式高壓浪涌防護設備,隸屬于配電系統核心防雷產品,嚴格遵循GB 18802.1-2011國家標準及EN61643-11國際標準,通過3C認證及專業防雷檢測,資質齊全,專為交流690V電壓等級、4極配電系統設計,標稱放電電流可達100KA,響應速度快、防雷效果穩定、使用壽命長,可廣泛應用于工業工廠、變電站、新型智能建筑、高速公路、大型交通樞紐、航站樓等多行業的配電箱、配電柜、工業設備進線端,有效抵御直接雷電、間接雷電及其他瞬時過壓引發的浪涌沖擊,杜絕因浪涌問題導致的設備損壞、系統癱瘓等隱患,為電氣系統安全運行保駕護航。

CTR-100N-690/4P避雷器采用邦華電氣核心防雷技術,選用優質元器件打造,整體為模塊化結構設計,外觀簡潔、體積緊湊,適配35mm標準Din rail導軌安裝(符合EN 60715標準),安裝便捷,可直接嵌入現有配電系統,無需大規模改造,降低安裝成本與施工難度。產品外殼采用阻燃PC材質,阻燃等級符合UL94-V0標準,具備良好的絕緣性、耐高溫性和抗沖擊性,可適應-40℃~+80℃的惡劣工作環境,防護等級達到IP20(符合IEC 60529/EN 60529標準),適配各類復雜工況場景。

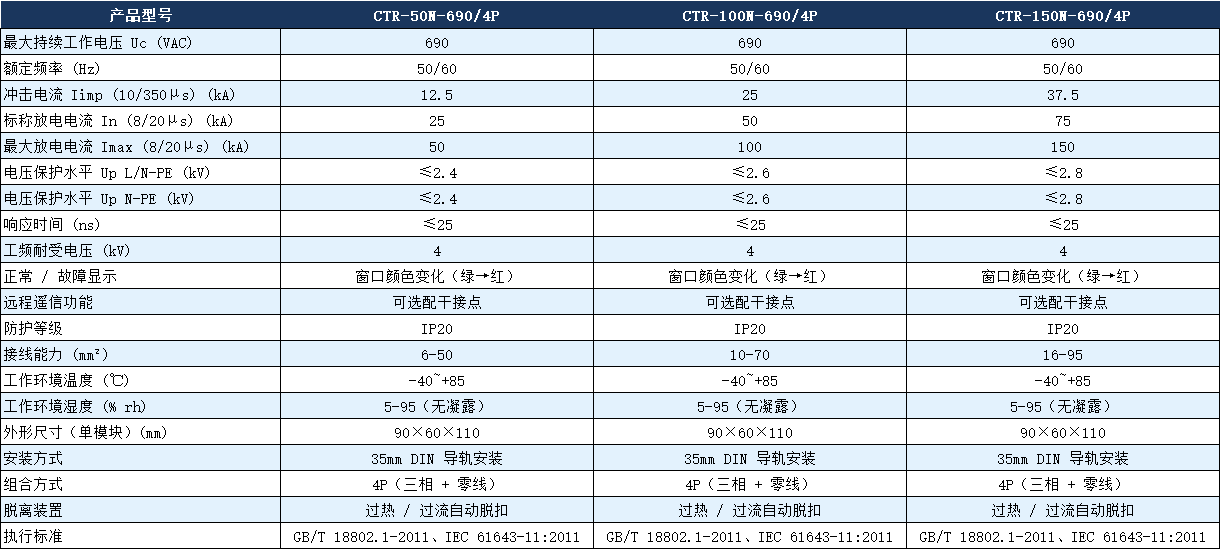

二、CTR-100N-690/4P避雷器詳細參數表:

該型號避雷器內置故障自動斷開裝置及LED狀態指示功能,可實時顯示產品工作狀態(正常/故障),方便工作人員日常巡檢與維護,及時發現并處理防護失效問題;采用并聯安裝方式,保護模式為4P全極防護,可全面覆蓋配電系統的每一路線路,泄放浪涌電流更徹底,電壓保護水平低,能有效降低浪涌對敏感電氣設備的沖擊傷害。同時,產品內置遙信接口,可實現遠程監控,適配智能化配電系統需求,進一步提升電氣防護的智能化水平。

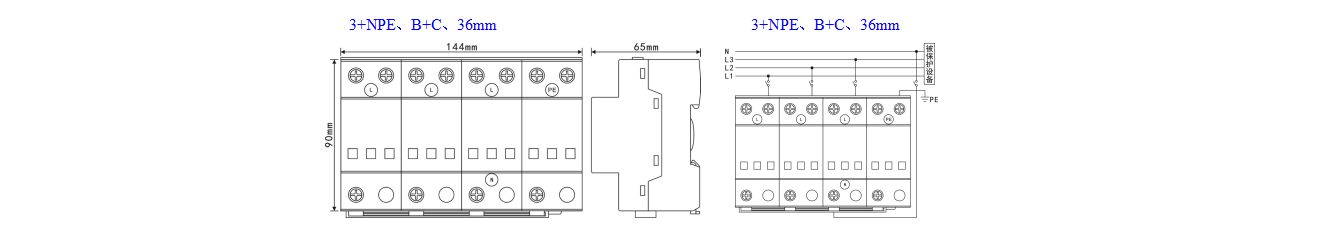

三、CTR-100N-690/4P避雷器尺寸圖及接線圖:

四、系統接線圖:

五、CTR-100N-690/4P避雷器按應用場景分類:
- 電力系統類適配:主要用于變電站、輸電線路、配電房、高壓配電箱等電力設施,承擔中高壓配電系統的浪涌防護任務,保護變壓器、斷路器、電纜等核心電力設備,是電力行業中高壓防護的核心選型產品;
- 工業類適配:適配工廠車間、工業生產線、大型機械設備等工業場景的中高壓配電系統,可抵御工業生產中頻繁啟停設備產生的操作過電壓及雷擊浪涌,保護工業設備正常運行;
- 軌道交通類適配:用于軌道交通樞紐、地鐵供電系統、高鐵配電設施等場景,適應戶外、高頻震動、惡劣環境等使用特點,為軌道交通供電系統提供穩定的浪涌防護;
- 大型建筑類適配:適配五星級酒店、醫院、銀行、高檔寫字樓等大型建筑的中高壓配電系統,保障建筑內各類電氣設備、中央空調、電梯等設施的安全運行;
六、CTR-100N-690/4P避雷器購買選型3大核心原則:
- 按場景選型:明確自身應用行業及配電場景,若為電力變電站、工業中高壓生產線、軌道交通等中高壓配電場景(額定電壓690V),且需要抵御強浪涌沖擊(防雷需求≥100KA),可直接鎖定CTR-100N-690/4P避雷器;若為低壓配電場景(220V、380V),可咨詢邦華電氣采購專員,選擇同系列適配低壓型號,避免型號與場景不匹配。
- 按參數選型:重點核對3個核心參數——防雷等級100KA、極數4P、額定電壓690V,同時結合自身配電系統的額定電流、工作環境溫度,對照第二章參數表確認適配性;若配電系統處于戶外、高溫、高濕等惡劣環境,可告知采購專員,邦華電氣可提供定制化防護解決方案。
- 按質量選型:優先選擇邦華電氣生產的CTR-100N-690/4P避雷器,該產品嚴格符合國家標準,通過3C認證、防雷檢測,資質齊全,每一臺產品都經過多道檢測工序,元器件選用優質品牌,防雷效果穩定,可提供完整的檢測報告及資質文件;拒絕劣質產品,避免因產品質量問題導致防護失效、設備損壞,增加后續維護成本。

七、CTR-100N-690/4P避雷器產品優勢:
- 質量過硬,資質齊全:CTR-100N-690/4P避雷器由邦華電氣自主研發生產,嚴格遵循GB 18802.1-2011國家標準,通過3C認證、防雷檢測,每一臺產品都經過多道檢測工序,元器件選用優質氧化鋅材質,防雷效果穩定,使用壽命長達8-10年,可有效杜絕劣質產品帶來的防護失效隱患。
- 性能卓越,防護精準:防雷等級高達100KA,響應時間≤5ns,4極全防護設計,可快速攔截中高壓浪涌電流,保護無死角;具備浪涌識別與熱備份保護功能,狀態指示清晰,便于日常維護,適配復雜中高壓配電場景的長期穩定運行。
- 安裝便捷,通用性強:采用35mm標準導軌式安裝,體積小巧,適配各類配電柜、配電箱安裝,無需復雜施工,可快速完成裝配;兼容多種接線方式,適配三相四線制690V中高壓配電系統,廣泛應用于電力、工業、軌道交通等多行業,通用性強。
- 定制適配,靈活滿足:邦華電氣可根據采購人員的特殊場景需求(如惡劣環境、特殊參數要求),對CTR-100N-690/4P避雷器進行定制化調整,同時提供同系列全規格產品,一站式滿足各類中高壓防雷采購需求,無需多渠道采購。
八、購買專屬保障:
- 供貨保障:CTR-100N-690/4P避雷器為邦華電氣常規主打型號,現貨供應,無需長期等待;批量采購可優先安排生產,縮短供貨周期,同時提供物流跟蹤服務,確保產品準時送達,不影響采購人員施工進度。
- 售后保障:產品質保3年,質保期內出現質量問題(非人為損壞),可免費更換、免費維修;提供24小時專業技術指導,涵蓋安裝、選型、日常維護等方面,若出現安裝或使用疑問,可隨時聯系技術專員解答,降低后期運維成本。
- 采購服務:配備專屬采購專員一對一對接,提供CTR-100N-690/4P避雷器型號咨詢、參數解讀、批量報價、資質文件提供等一站式采購服務,全程跟進采購流程,解答采購過程中的所有疑問,提升采購效率。
- 正品保障:所有CTR-100N-690/4P避雷器均為邦華電氣原廠正品,支持掃碼驗真,杜絕假冒偽劣產品,采購可放心下單,滿足政府采購、企業采購的合規需求。

九、常見疑問解答:
- 問:CTR-100N-690/4P避雷器與其他型號(如CTR-80N-690/4P)的區別是什么?價格有差異嗎?
答:核心區別在于防雷等級,CTR-100N-690/4P防雷等級為100KA,適配強浪涌場景,CTR-80N-690/4P防雷等級為80KA,適配中等浪涌場景;價格按防雷等級、元器件材質定價,CTR-100N-690/4P性價比更高,具體報價可咨詢邦華電氣采購專員。
- 問:批量采購CTR-100N-690/4P避雷器有優惠嗎?供貨周期能縮短嗎?
答:批量采購可享受專屬優惠政策,采購量越大,優惠力度越高;常規供貨周期3-5個工作日,批量采購可優先安排生產,根據采購量可縮短至1-3個工作日,具體可與采購專員確認。
- 問:CTR-100N-690/4P避雷器標注的100KA防雷等級,能滿足實際中高壓場景的防雷需求嗎?
答:完全可以。該型號避雷器所有參數均通過專業防雷檢測,防雷等級真實達標,嚴格遵循GB 18802.1-2011國家標準,由邦華電氣全程把控生產質量,可有效抵御中高壓場景的直接雷擊、間接雷擊及操作過電壓,支持提供完整的檢測報告,打消質量顧慮。
- 問:如果采購后發現CTR-100N-690/4P避雷器選型錯誤,能更換型號嗎?
答:可以。在產品未安裝、未損壞、包裝完好的前提下,可聯系采購專員辦理型號更換手續,邦華電氣將全力配合,降低采購決策顧慮;同時,采購前可咨詢專員,提供自身場景及參數,專員將協助精準選型,避免選型錯誤。
- 問:采購CTR-100N-690/4P避雷器,可提供哪些資質文件?
答:可提供完整的資質文件,包括3C認證證書、防雷檢測報告、產品合格證、生產許可證等,均為正規有效文件,滿足政府采購、企業采購的合規需求,可隨時咨詢采購專員獲取。
本文由邦華電氣專業編撰,聚焦CTR-100N-690/4P避雷器核心型號,全面呈現了產品概述、詳細描述、核心參數、尺寸圖、接線圖、選型指南及采購保障,專為采購人員打造一站式采購解決方案。CTR-100N-690/4P避雷器作為邦華電氣主打中高壓防雷產品,防雷等級100KA、4極防護、額定電壓690V,適配電力、工業、軌道交通、大型建筑等多行業中高壓配電場景,具備質量可靠、性能卓越、安裝便捷、資質齊全等核心優勢。
