CTR-100N/4P浪涌保護器（SPD）——三相系統高等級防雷優選

浪涌保護器（SPD）作為電氣系統防雷防浪涌的核心設備，能夠快速泄放電網中的雷電過電壓、操作過電壓等浪涌電流，有效保護各類電氣設備免受浪涌沖擊損壞，保障電力系統穩定運行、延長設備使用壽命。CTR-100N/4P浪涌保護器作為邦華電氣核心主打型號，憑借優異的防雷性能、齊全的功能配置、廣泛的適配場景，成為工業、電力、建筑、通信等多行業采購優選。

一、CTR-100N/4P浪涌保護器產品概述：

CTR-100N/4P浪涌保護器是邦華電氣自主研發生產的模塊式三相交流電源浪涌保護器，屬于Type 2級防雷產品，符合EN61643-11標準及DIN VDE0675-06 B級保護級別，采用并聯安裝方式，主要用于三相供電系統的防雷防浪涌保護，可作為一、二、三級保護器使用，適配TT系統及TN-S系統，能夠有效泄放電網中的浪涌電流，限制過電壓幅值，保護三相電氣設備安全運行。

該產品采用大冗余量設計，引入獨特的長壽命技術，避免同類產品易劣化失效的問題，放電電流可達200kA，防雷性能穩定可靠；外殼采用高性能阻燃PC材質，符合UL94-V0阻燃等級，具備良好的絕緣性和耐高溫性，有效避免爆炸和火災隱患；內置故障自動斷開裝置及LED狀態指示，可實時監測產品運行狀態，便于運維人員及時發現產品劣化情況，同時配備遙信接口，支持遠程監控，提升運維效率。

二、CTR-100N/4P浪涌保護器詳細參數表：

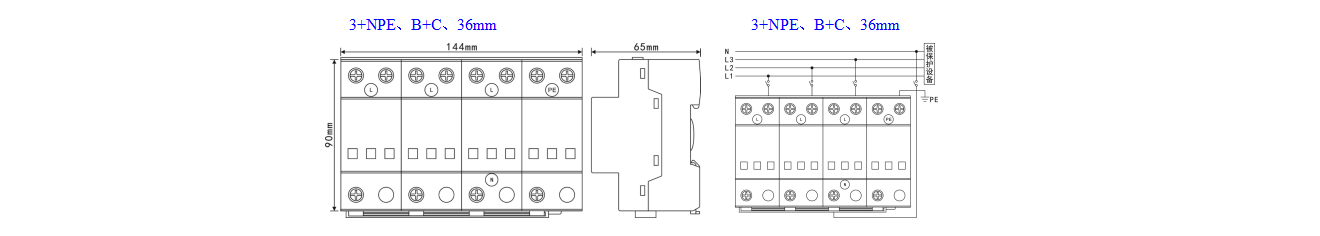

三、CTR-100N/4P浪涌保護器尺寸圖及接線圖：

CTR-100N/4P浪涌保護器整體設計貼合現場安裝需求，采用35mm標準Din rail導軌安裝，接線便捷，適配多種安裝場景，廣泛應用于工業、電力、建筑、通信、軌道交通等多行業的三相供電系統，是一款兼具安全性、可靠性和便捷性的高品質浪涌保護器，也是采購人員采購三相浪涌保護器的優選型號。

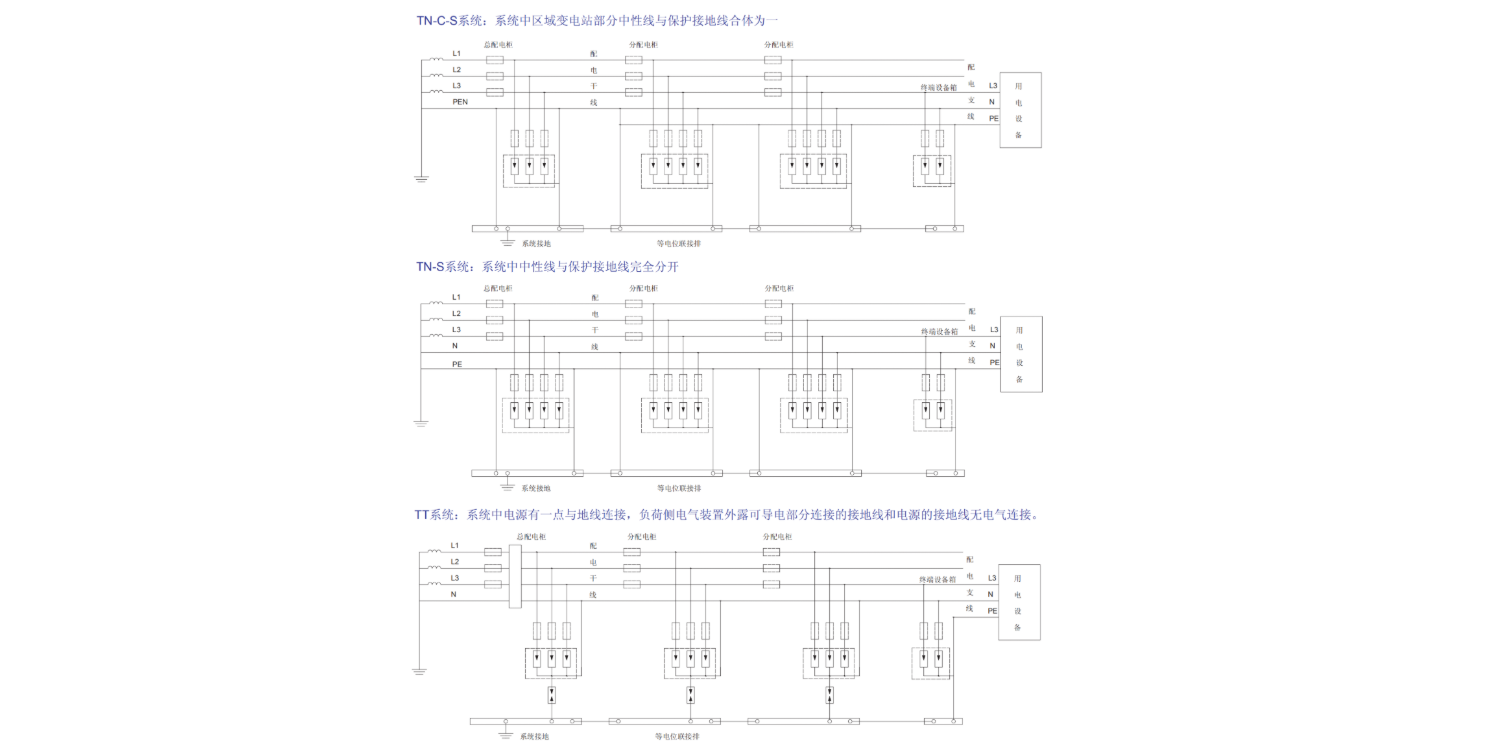

四、系統接線圖：

CTR-100N/4P浪涌保護器采用并聯安裝方式，接線簡單便捷，以下為詳細接線說明及接線圖：

接線說明：

1. 該產品為4P極數，采用4片壓敏電阻設計，僅實現L-PE、N-PE的共模保護，無差模保護，適配TT系統（安裝于剩余保護器后端）及TN-S系統；

2. 安裝時需采用并聯方式接入三相供電系統，輸入端接電網側，輸出端接設備側，接地端需可靠接地，接地電阻建議≤4Ω，接地比設備本身更重要，確保浪涌電流順利泄放；

3. 連接導線選用16-50mm2的銅芯導線，接線端子緊固扭矩符合要求（6Nm/0.2Nm），避免接觸不良影響防護效果；4. 安裝完成后，檢查L(zhǎng)ED狀態指示，正常工作時顯示綠色，產品劣化時顯示紅色，便于實時監測。

五、CTR-100N/4P浪涌保護器核心分類：

按應用場景分類：

- 工業類適配：適配工廠車間、工業生產線、工業控制柜等場景，用于保護工業設備免受浪涌沖擊，保障生產連續性；

- 電力系統類適配：適配變電站、配電箱、輸電線路控制箱等場景，用于電力系統的防雷保護，保障電力傳輸穩定；

- 民用建筑類適配：適配寫字樓、大型商場、住宅小區等民用建筑的三相供電總配電箱，用于保護建筑內電氣設備及配電系統安全；

- 通信類適配：適配通信機房、基站等場景的三相供電系統，用于保護通信設備免受浪涌沖擊，保障通信穩定；

按產品規格分類：

- 極數分類：4P極數，采用4片壓敏電阻設計，實現L-PE、N-PE的共模保護，適配三相四線供電系統；

- 防雷等級分類：標稱放電電流100KA，最大放電電流200KA，屬于高防雷等級產品，適配對防雷要求較高的場景。

六、CTR-100N/4P浪涌保護器購買選型3大核心原則：

- 按場景選型：明確自身應用行業及供電系統類型，CTR-100N/4P浪涌保護器適配工業、電力、建筑、通信等多行業的三相380V供電系統，若為三相四線供電，且對防雷等級要求較高（需100KA標稱放電電流），可直接鎖定該型號；若為單相供電或防雷等級需求不同，可咨詢邦華電氣采購專員，選擇適配型號。；

- 按參數選型：重點關注防雷等級、極數、額定電壓三大核心參數，CTR-100N/4P標稱放電電流100KA、極數4P、額定電壓380V，采購時需結合自身供電系統電壓（380V三相）、浪涌防護需求（高防雷等級場景），對照本文第二章參數表，確認參數適配，避免選型錯誤。

- 按質量選型：優先選擇符合國家標準、資質齊全的產品，CTR-100N/4P浪涌保護器由邦華電氣自主生產，符合EN61643-11、DIN VDE0675-06等標準，通過3C認證、防雷檢測，具備完整的資質證書，元器件選用優質材質，防雷效果穩定，采購時可要求提供相關資質文件，提升采購信任度。

七、CTR-100N/4P浪涌保護器產品優勢：

- 質量過硬，防護穩定：由邦華電氣自主研發生產，嚴格遵循EN61643-11、DIN VDE0675-06等標準，通過3C認證、防雷檢測，元器件選用優質品牌產品，采用大冗余量設計和長壽命技術，放電電流大、響應速度快，防雷防浪涌效果穩定，有效避免產品劣化失效，使用壽命長；外殼采用阻燃PC材質，絕緣性好，杜絕安全隱患。

- 規格適配，場景廣泛：CTR-100N/4P為4P極數、100KA防雷等級，適配380V三相供電系統，可作為一、二、三級保護器使用，廣泛應用于工業、電力、建筑、通信等多行業，一站式滿足各類三相供電系統的防雷采購需求，無需多渠道采購。

- 安裝便捷，運維省心：采用35mm標準導軌安裝，尺寸緊湊，適配各類配電箱、控制柜；內置LED狀態指示和故障自動斷開裝置，實時監測產品運行狀態，配備遙信接口支持遠程監控，運維便捷，降低運維成本；附帶詳細安裝說明書及接線圖，安裝難度低。

- 源頭廠家，性價比高：邦華電氣作為源頭生產廠家，專注電氣設備制造十余年，具備完善的生產體系，CTR-100N/4P浪涌保護器無中間商加價，批量采購可享受專屬優惠，性價比遠超同行同類產品，同時可根據采購需求定制相關規格（需提前溝通）。

八、購買專屬保障：

- 供貨保障：CTR-100N/4P浪涌保護器常規型號現貨供應，批量采購可優先安排生產，加急處理，保障供貨周期，避免耽誤采購進度；支持全國物流配送，確保產品及時送達現場。

- 售后保障：產品質保3年（可協商延長），質保期內出現質量問題，免費更換、免費維修；提供24小時技術咨詢和售后響應，及時解答安裝、運維過程中的疑問，提供專業技術指導；產品劣化后，可提供更換服務，保障防護持續有效。

- 采購服務：邦華電氣配備專屬采購專員，一對一對接采購需求，提供CTR-100N/4P電涌保護器型號咨詢、參數解讀、批量報價、資質文件提供等一站式采購服務；支持批量采購議價，定制化需求溝通，提升采購效率，解決采購過程中的各類難題。

- 質量保障：所有CTR-100N/4P浪涌保護器出廠前均經過嚴格檢測，確保產品質量達標，支持提供檢測報告、資質證書等相關文件，采購可全程追溯，放心采購。

九、常見疑問解答：

- 問：CTR-100N/4P浪涌保護器價格是多少？不同采購量有差異嗎？

答：CTR-100N/4P浪涌保護器價格按采購量、供貨周期等因素定價，批量采購可享受專屬優惠，具體報價可咨詢邦華電氣采購專員，提供精準報價方案。

- 問：CTR-100N/4P浪涌保護器批量采購，供貨周期能縮短嗎？

答：常規供貨周期為3-5個工作日，批量采購可優先安排生產，加急處理，具體縮短時長可對接采購專員，根據采購量協商確定，保障采購進度。

- 問：CTR-100N/4P浪涌保護器標注的100KA防雷等級，能滿足工業、電力等場景的實際防雷需求嗎？

答：完全可以，該產品由邦華電氣嚴格按照國家標準生產，通過專業防雷檢測，標稱放電電流100KA、最大放電電流200KA，采用大冗余量設計，防雷性能穩定，適配工業、電力等對防雷要求較高的場景，支持提供檢測報告佐證。

- 問：如果采購的CTR-100N/4P浪涌保護器選型錯誤，或者不符合安裝場景，能更換型號嗎？

答：可以，邦華電氣提供完善的退換貨服務，采購后若因選型錯誤、尺寸不符等非質量問題，在產品未安裝、未損壞的前提下，可聯系采購專員辦理更換手續，降低采購決策顧慮。

- 問：CTR-100N/4P浪涌保護器有安裝指導嗎？后續出現故障如何處理？

答：產品附帶詳細安裝說明書及接線圖，同時邦華電氣提供專業安裝技術指導；產品質保多年，質保期內出現質量問題，可免費更換，售后團隊24小時響應，及時處理故障問題。

本文由邦華電氣專業編撰，聚焦CTR-100N/4P浪涌保護器，全面呈現產品概述、詳細參數、尺寸圖、接線圖、選型指南、產品優勢及采購保障，專為采購人員打造一站式采購選型解決方案。CTR-100N/4P浪涌保護器作為邦華電氣核心主打型號，質量過硬、規格齊全、適配廣泛，具備優異的防雷防浪涌性能，適配工業、電力、建筑、通信等多行業三相供電系統，是采購人員采購三相高防雷等級浪涌保護器的優選產品。
