HYS5-C40/4P浪涌保護器(SPD)
閱讀次數:82 發布時間:2026-02-05
HYS5-C40/4P浪涌保護器(SPD)—— 380V三相四線系統防雷優選
本文專屬呈現邦華電氣HYS5-C40/4P浪涌保護器(SPD)核心信息,明確該型號規格參數、產品特性、適用場景及采購關鍵要點,聚焦采購實用性,方便采購人員快速查詢、精準匹配需求,可直接對照信息詢價、下單,適配各類工業、民用、商用HYS5-C40/4P采購場景。
一、HYS5-C40/4P浪涌保護器(SPD)產品概述及描述:
HYS5-C40/4P浪涌保護器(SPD)是邦華電氣自主研發生產的C級電源類防雷產品,屬于限壓型SPD,專為交流50/60HZ、額定電壓380V的TT、TN-S、TN-C、IT等供電系統設計,適配二級浪涌防護場景。該型號采用4P極數設計,可實現相線-相線、相線-零線、相線-地線、零線-地線的全模式保護,能有效抑制雷電感應過電壓、電網操作過電壓等各類瞬態浪涌,避免浪涌沖擊損壞電氣設備。

HYS5-C40/4P浪涌保護器采用一體化模塊機構,外殼選用阻燃增強PC材質,耐高溫、耐老化、絕緣性能優良,內置溫度熔斷器,可實現故障自保護,當內部元器件老化或故障時,溫度熔斷器自動熔斷切斷回路,杜絕火災隱患。產品適配35mm DIN軌道安裝,體積小巧,即使在狹窄空間也可快速完成安裝,接線便捷,正常工作狀態下呈高阻態,漏流幾乎為零,不影響電網正常供電,浪涌來襲時納秒級導通分流,防護響應迅速、性能穩定可靠。

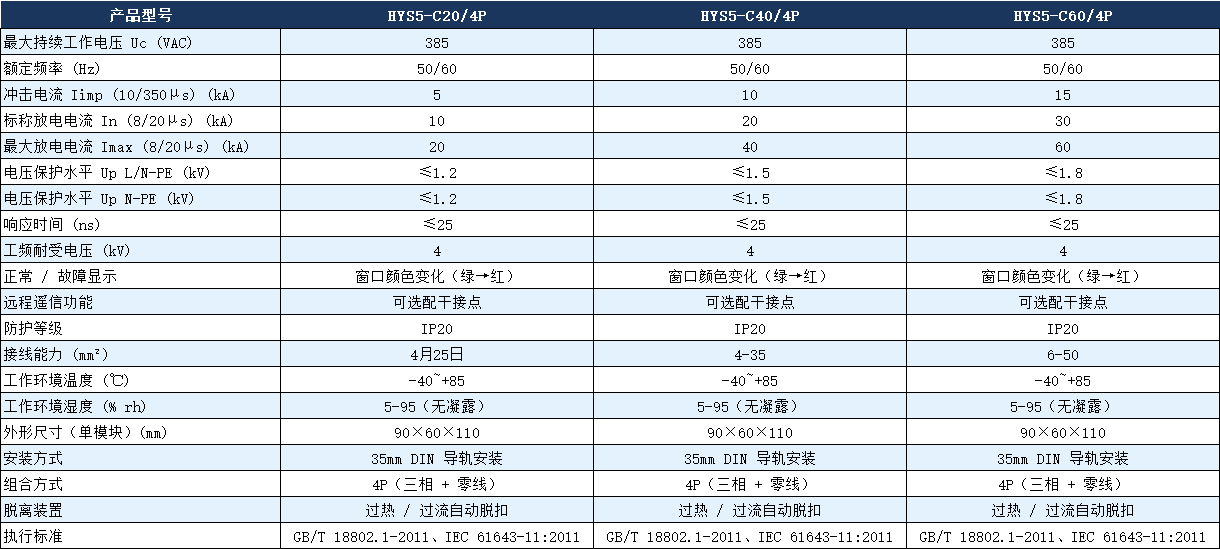

二、HYS5-C40/4P浪涌保護器(SPD)核心參數表:

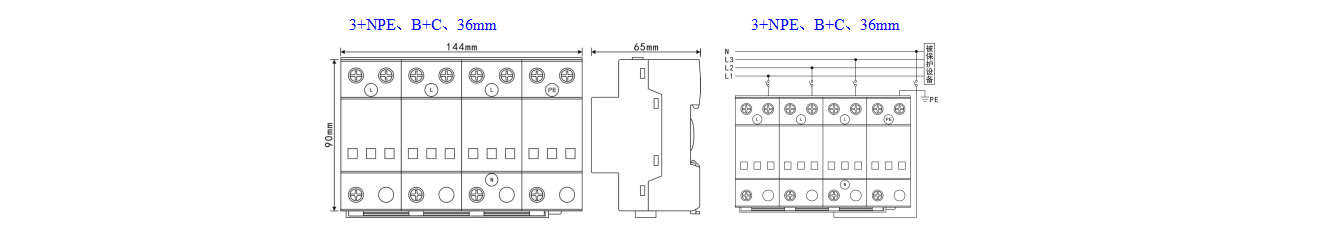

三、HYS5-C40/4P浪涌保護器(SPD)尺寸圖+接線圖:

HYS5-C40/4P浪涌保護器(SPD)采用標準化模塊設計,尺寸緊湊,適配常規35mm DIN軌道,具體尺寸如下(單位:mm),采購時可對照核對配電箱安裝空間,確保適配:
長×寬×高:90mm×65mm×35mm(誤差≤±1mm)
安裝孔距:35mm(適配標準DIN軌道,無需額外打孔)
注:批量采購可聯系對接專員獲取高清尺寸圖及CAD圖紙,便于配電箱提前預留安裝位。

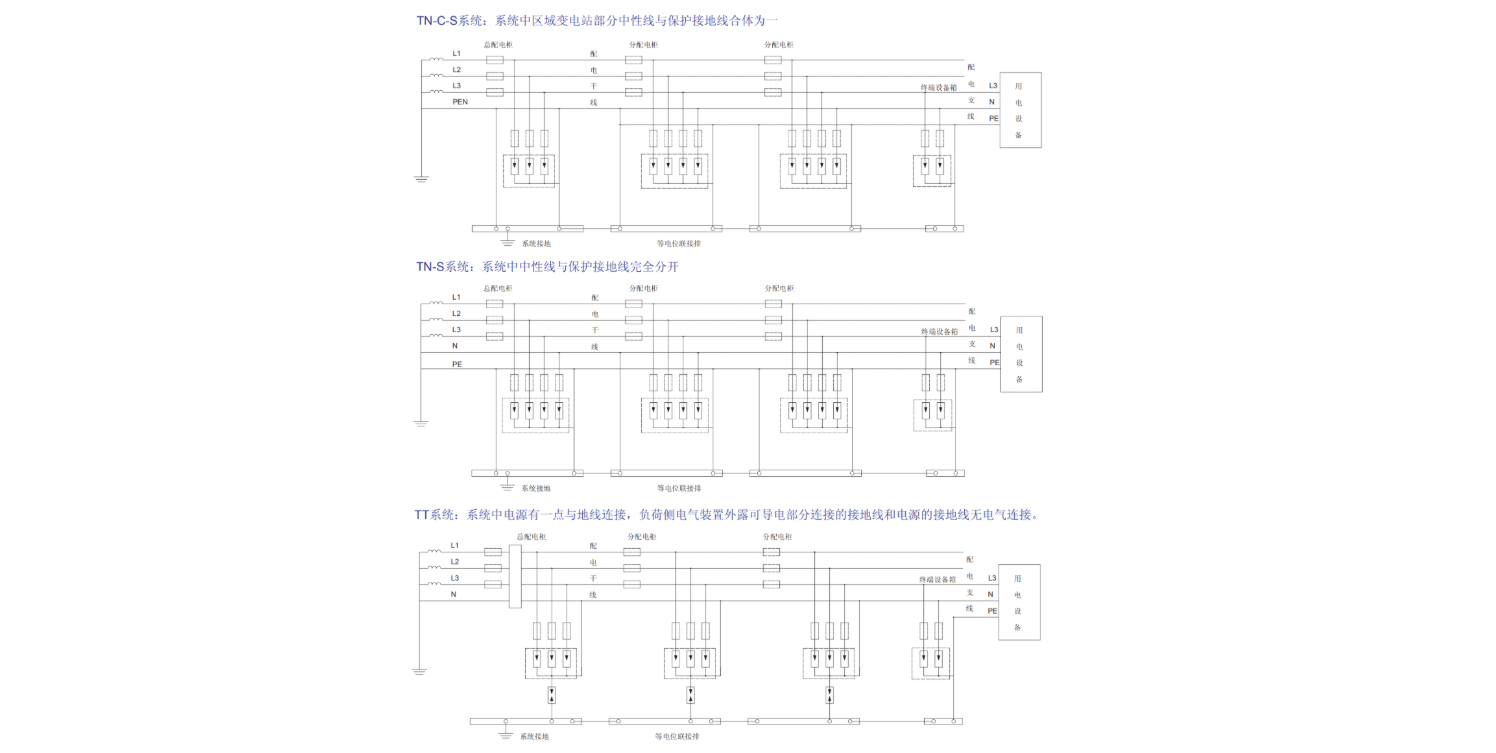

四、系統接線圖:

HYS5-C40/4P浪涌保護器(SPD)為電源線路并聯安裝,四極設計(L1、L2、L3、N進線,PE接地),接線簡單,無需專業復雜工具,具體接線規范如下,購買后可同步獲取電子版詳細接線說明書:
1. 進線端(上端):L1、L2、L3接三相火線,N接零線,對應接入配電系統對應線路;
2. 出線端(下端):對應連接被保護設備的電源輸入端,實現浪涌防護;
3. 接地端(PE):必須可靠連接接地干線,接地電阻≤4Ω,確保浪涌電流有效泄放;
4. 配套要求:建議在HYS5-C40/4P后端安裝SCB后備保護器、斷路器或熔斷器,作為后備保護,防止SPD故障或短路時引發火災和設備損壞;
注:批量采購可提供技術對接,指導現場接線安裝,避免接線失誤影響防護效果。
五、HYS5-C40/4P浪涌保護器(SPD)購買選型快速對應:
- 場景匹配:HYS5-C40/4P為電源類C級二級浪涌保護器,優先適配交流380V三相四線配電系統,涵蓋工業車間、辦公樓、住宅小區、通信機房、電力配電箱、大型設備控制等場景,只要現場為380V三相四線供電,需二級浪涌防護,均可直接選用;
- 參數核對:采購時重點核對“額定電壓380V、通流容量40kA、極數4P”三大核心參數,與現場供電系統、防護需求一致,即可直接采購,無需復雜選型計算;
- 批量采購:HYS5-C40/4P為邦華電氣常規量產型號,現貨供應,批量采購可享受優惠價,同時提供第三方檢測報告、產品合格證、國標認證文件,完全適配招標采購、工程驗收需求;
- 替代說明:若現場通流容量需求低于40kA,可咨詢專員替換邦華電氣同系列適配型號;若為單相供電,可替換對應單相型號,均保證原廠正品、同標準防護。
六、HYS5-C40/4P浪涌保護器(SPD)適用場景:
HYS5-C40/4P浪涌保護器(SPD)作為380V三相四線系統專用C級二級防雷產品,適配場景覆蓋工業、民用、商用全領域,采購可直接對照現場場景快速匹配,無需額外選型,具體適配場景如下:
1. 工業場景:工業車間配電箱、生產線大型設備控制箱、工廠動力配電系統、戶外工業控制柜的電源防雷防護;
2. 商用場景:辦公樓總配電箱、商場配電系統、酒店動力機房、寫字樓樓層配電箱的浪涌防護;
3. 民用場景:住宅小區配電房、高層樓宇總配電箱、別墅戶外配電箱的二級浪涌防護;
4. 特殊場景:通信機房配電系統、戶外通信基站輔助配電箱、低溫/高溫惡劣環境下的配電設備防雷(適配-40℃~+85℃工作環境)。
備注:只要現場為380V三相四線供電,且需要二級浪涌防護,均可直接選用本型號,批量采購可根據具體場景提供定制化防護方案。

七、常見疑問解答:
- 問:HYS5-C40/4P浪涌保護器是邦華電氣原廠正品嗎?可提供資質文件嗎?
答:均為邦華電氣原廠研發生產,支持查驗正品,批量采購可提供第三方檢測報告、產品合格證、國標認證文件,適配招標及驗收;
- 問:HYS5-C40/4P參數可定制嗎?有現貨嗎?
答:常規參數(380V、40kA、4P)現貨供應,批量采購可根據現場需求定制部分參數(如殘壓、工作溫度范圍),定制周期7-10個工作日;
- 問:采購后提供安裝指導和售后保障嗎?
答:免費提供電子版安裝說明書、尺寸圖、接線圖,批量采購可提供技術對接,指導現場接線安裝;所有HYS5-C40/4P產品質保2年,質保期內免費售后更換、維修,終身提供技術咨詢;
- 問:采購流程復雜嗎?可開發票嗎?
答:采購流程簡便,確認采購數量、交貨周期后即可下單,支持對公轉賬,可開具增值稅專用發票、普通發票,開票周期1-3個工作日;
- 問:HYS5-C40/4P與其他品牌同型號產品相比,優勢是什么?
答:邦華電氣多年防雷技術積淀,產品核心元器件選用優質材質,非線性特性優良,防護性能穩定,且價格合理、現貨充足,售后響應及時,性價比遠超同級別產品。
邦華電氣HYS5-C40/4P浪涌保護器(SPD),符合國標標準、資質齊全、現貨供應,憑借穩定的防護性能、便捷的安裝方式、合理的價格,成為380V三相四線系統浪涌防護優選產品,適配各類工業、民用、商用采購及工程場景。
邦華電氣將以專業的服務、優質的產品,助力高效完成HYS5-C40/4P采購事宜,守護電氣系統安全穩定運行。
