HL1-B100/4P電涌保護器(SPD)—— 三相電源防雷防護實力派
本文專屬呈現HL1-B100/4P電涌保護器(SPD)核心信息,明確該型號規格參數、適用場景、采購注意事項及邦華電氣供應優勢,聚焦采購核心需求,方便采購人員快速查詢、精準匹配,可直接對照參數詢價、下單,適配各類電源線路防雷采購場景。
一、HL1-B100/4P電涌保護器(SPD)產品概述及描述:
HL1-B100/4P電涌保護器(SPD)是邦華電氣主打電源類防雷產品,屬于自帶熔斷型SPD,符合GB18802.1/IEC61643-1標準要求,專為交流50/60HZ、額定電壓380V及以下的TT、TN-S、TN-C、IT等供電系統設計。該產品采用優質金屬氧化物變阻器(MOV)核心元件,可快速導通分流,將竄入電源線路的瞬時過電壓限制在設備承受范圍內,有效泄放雷電流、抑制浪涌,同時集成熔斷器,實現短路與嚴重過載雙重保護,避免設備損壞及安全隱患。

HL1-B100/4P電涌保護器體積小巧、安裝便捷,適配雷擊區LPZ2-3區及過渡接口,可作為終端設備電源部分的優良防雷防護裝置,穩定性強、使用壽命長,邦華電氣全程嚴控生產工藝,確保每一臺產品都符合國標標準、資質齊全。

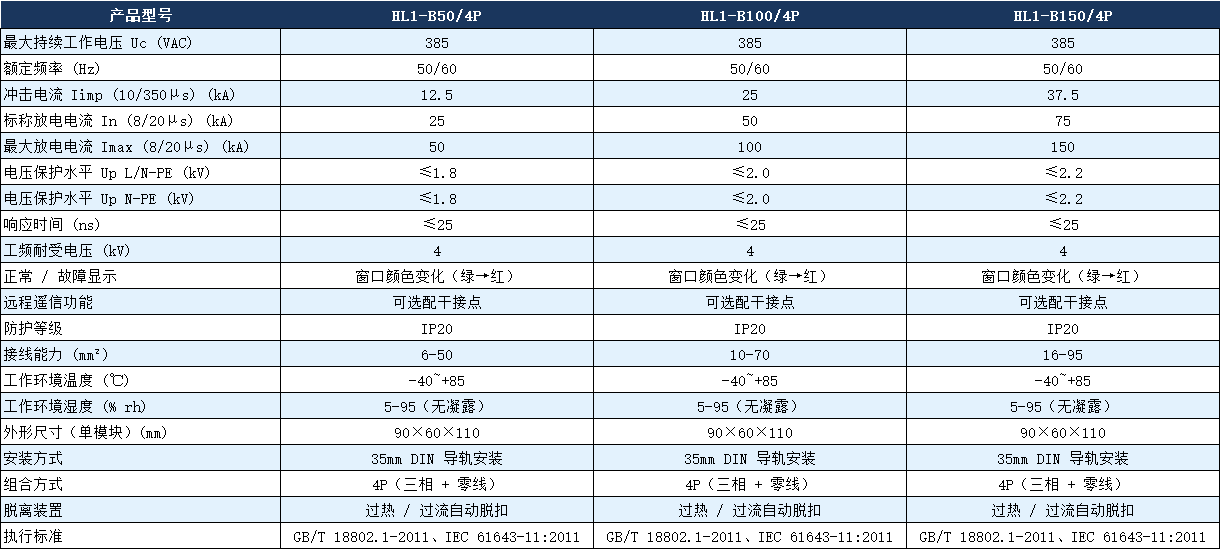

二、HL1-B100/4P電涌保護器核心參數表:

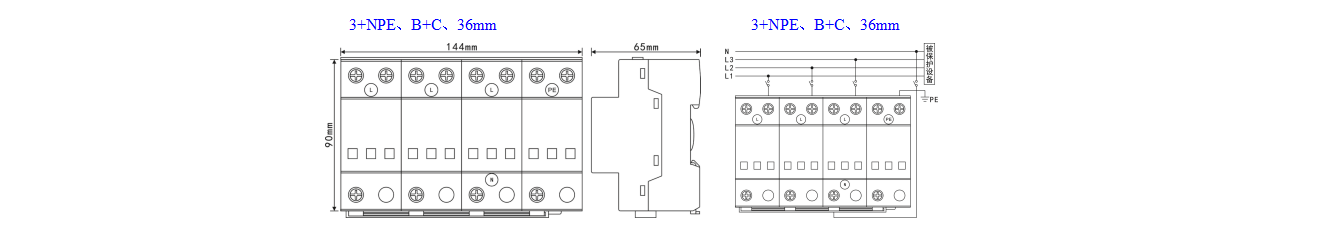

三、HL1-B100/4P電涌保護器尺寸圖+接線圖:

HL1-B100/4P電涌保護器(SPD)采用標準化導軌式設計,尺寸緊湊,適配各類配電柜體安裝,具體尺寸如下(單位:mm),采購時可對照柜體空間核對適配性:
長×寬×高:100mm×65mm×35mm(誤差±2mm)
安裝孔距:50mm(適配35mm標準導軌,無需額外打孔,直接卡裝即可)
備注:批量采購可聯系邦華電氣提供詳細尺寸圖紙(CAD格式),確保安裝適配。
四、系統接線圖:

HL1-B100/4P為4P三相四線制電涌保護器,適配TN-S供電系統(保護零線PE與工作零線N完全分離),接線簡單、規范,采購后可直接對照接線,具體說明如下:
1. 接線原則:上端接電源輸入(三相火線+零線),下端接接地端(PE),并聯在電源線路中,連接線盡量縮短,避免引線感應電壓過高;
2. 具體接線:上端L1、L2、L3接口分別接三相火線,N接口接工作零線;下端PE接口接地線,接地電阻需小于10Ω,確保浪涌電流快速泄放;
3. 接線材質:建議選用≥2.5mm2銅芯導線,接線處需壓緊,避免接觸不良導致發熱;
4. 配套說明:批量采購可聯系邦華電氣提供電子版接線圖及安裝視頻,復雜場景可提供技術對接指導。
五、HL1-B100/4P電涌保護器適用場景:
HL1-B100/4P電涌保護器(SPD)適配范圍廣泛,核心聚焦電源線路防雷,尤其適合對防雷等級要求較高的場景:
- 工業場景:工業車間配電柜體、生產線電源入口、工業控制系統、脈沖控制設備、測量系統防雷防護;
- 商用場景:辦公樓、商場、酒店總電源防護,機房UPS電源入口、中央空調配電系統防雷;
- 其他場景:計算機機房、調制解調器設備電源防護,以及雷擊頻發區域的建筑電源總入口防雷,適配TT、TN-S、TN-C、IT等各類供電系統。
六、購買選型快速對應:
- 場景匹配:若采購需求為“三相四線電源線路防雷、需要熔斷保護”,且適配380V供電系統,直接選用HL1-B100/4P即可,無需額外選型;
- 參數核對:采購核心核對3點——通流容量100kA、額定電壓380V、4P三相四線制,與現場供電系統、防雷需求一致即可直接采購;
- 批量采購:HL1-B100/4P為邦華電氣常規現貨型號,批量采購可提供第三方檢測報告、合格證、國標認證文件,完全適配招標采購需求。

七、常見疑問解答:
- 問:HL1-B100/4P電涌保護器(SPD)參數可定制嗎?
答:支持批量參數定制(如通流容量、持續工作電壓調整),常規型號現貨供應,定制周期3-5個工作日;
- 問:采購后提供安裝指導及售后保障嗎?
答:免費提供電子版安裝說明書、尺寸圖、接線圖,批量采購可安排邦華電氣技術人員一對一對接指導;
- 問:HL1-B100/4P質保期多久,資質是否齊全?
答:所有產品質保2年,質保期內免費售后更換、維修;資質齊全,含國標認證、檢測報告,可按需提供;
- 問:不同采購量價格有優惠嗎?
答:支持批量詢價,采購量越大優惠力度越大,可對接采購專員獲取詳細報價單及報價政策。
HL1-B100/4P電涌保護器(SPD)是邦華電氣匠心打造的電源類防雷精品,符合國標標準、資質齊全、現貨供應,自帶熔斷功能,防雷性能優越,適配各類工業、商用電源防雷采購場景。本文所有信息聚焦采購需求,無冗余內容,可直接對照參數詢價、下單。如需補充詳細參數、定制參數、獲取尺寸圖/接線圖,或批量詢價談價,可直接聯系采購對接專員,邦華電氣以專業技術、優質服務,助力高效完成采購事宜。
