ZH1-B60/4-420 電涌防雷器
閱讀次數:1202 發布時間:2020-09-16

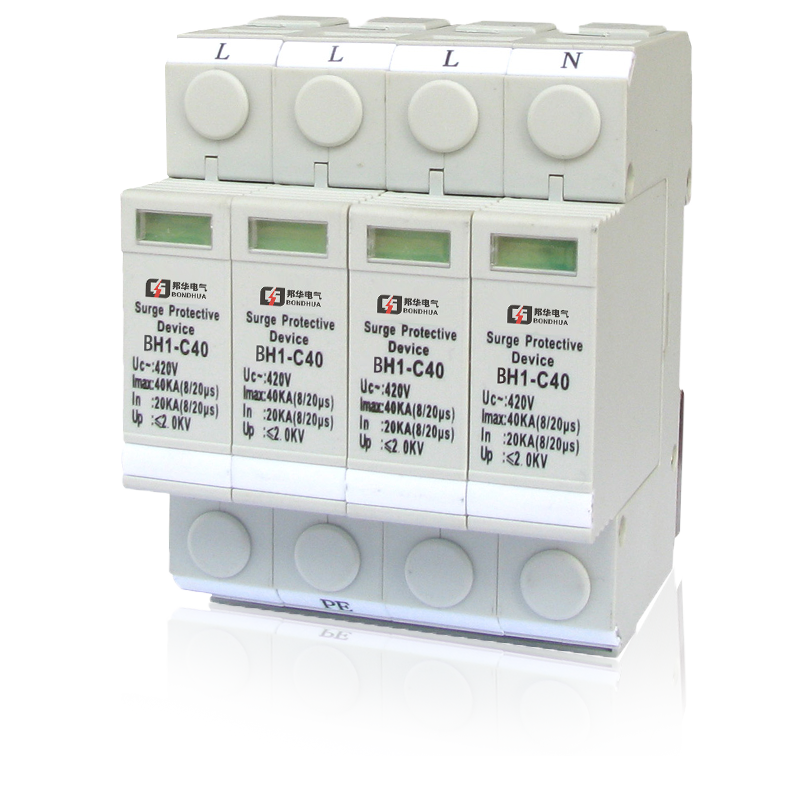

ZH1-B60/4-420 電涌保護器
ZH1-B60/4-420浪涌保護器具有殘壓低、響應速度快、通流容量大,ZH1-B60/4-420防雷器產品壽命長、維護簡單、ZH1-B60/4-420電涌保護器安裝方便!

一. 適用范圍:
ZH1-B60/4-420系列低壓配電系統電涌保護器專為抑制低壓電氣裝置中的浪涌而設計,是一種具有模塊化組合功能的電涌保護器件,用于雷擊區域的LPZOB-1區域或更高界面,通常安裝在埋地入戶進線低壓主配電柜處,并能保護安裝在它下游的電氣裝置和設備免遭由于開關動作、靜電泄放、感應雷擊或直接雷擊所產生的浪涌危害。
最大放電電流可達60KA,用于低壓配電系統的第一級(B)過電壓保護。
二.技術參數:
型號 | 最大持續工作電壓Uc~ | 直流參數 電壓V1mA | 標稱放電電流In(8/20us) | 最大放電電流Imax(8/20us) | 電壓保護水平Up |
ZH1-B60 | 275 V | 430 V | 30 kA | 60 kA | 1.5 kV |
320 V | 510 V | 30 kA | 60 kA | 1.8 kV | |
385 V | 620 V | 30 kA | 60 kA | 2.0 kV | |
420 V(常用) | 680 V | 30 kA | 60 kA | 2.2 kV | |
440 V | 710 V | 30 kA | 60 kA | 2.5 kV | |
460 V | 750 V | 30 kA | 60 kA | 2.8 kV | |
N-PE | 255 V | 600 V | 30 kA | 60 kA | ≤1.5 kV |
響應時間 | ≤25 ns | ||||
適用電源 | 220/380V ~50HZ | ||||
工作環境 | -40℃~+85℃ | ||||
外殼材料 | 阻燃PBT | ||||
防護等級 | IP 20 | ||||
配前置熔斷器或斷路器: 63A(分?jǐn)嚯娏?/span>35KA) | |||||
連接導體的橫截面積: 6~25 mm2 | |||||
三.常用規格型號:
單相電源 | 三相電源 |
ZH1-B60/2-420 ZH1-B60/1+NPE-420 | ZH1-B60/3-420 ZH1-B60/4-420 ZH1-B60/3+NPE-420 |
四.產品特點:
ZH1-B60/4-420浪涌產生的時間非常短,大概在微微秒級。浪涌出現時,電壓電流的幅值超過正常值的兩倍以上。由于輸入濾波電容迅速充電,所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路,AC輸入電壓不應損壞電源或者導致保險絲燒斷。
1. 插拔式模塊化結構, 標準35mm導軌安裝,安裝/更換方便,易于維護
2. 內置溫控斷路技術及熱脫扣裝置,保護器因過熱、擊穿失效時能自動斷開。
3. 窗口顏色顯示工作狀態,綠色為正常。紅色指示產品故障,提示需更換。
4. 可選擇附帶遙信端子,便于遠程報警控制
5. 通流量大、殘壓低、響應速度快、無續流
6. 通過選用一種或兩種模塊可構成2P、3P、4P、1P+N、3P+N等組合,
實現對TT、IT、TN-S、TN-C和TN-C-S供電系統提供電涌過電壓保護。

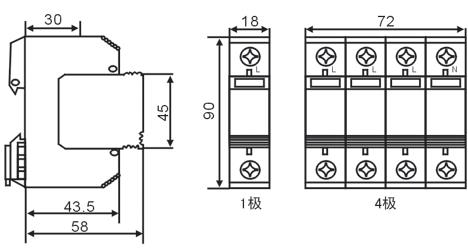

五.外形尺寸圖:

ZH1-A系列電壓開關型電源電涌保護器:ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420
ZH1-B60/4-420避雷器十五年防雷經驗,技術可靠, ZH1-B60/4-420過電壓防雷器應用范圍廣, 價格合理,產品精良,性能優越,用心塑造安全!
