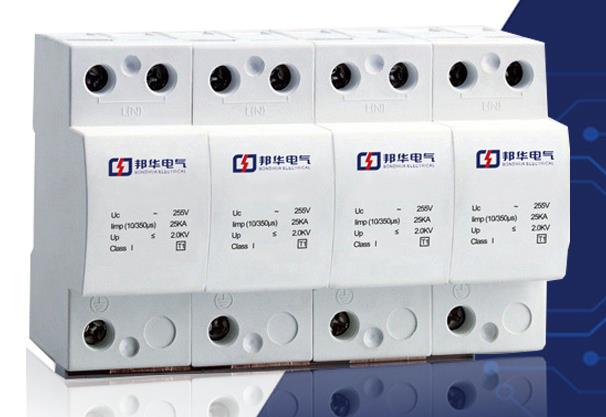

ZH1-B80/4-420 模塊電源式浪涌保護器
閱讀次數：1319 發布時間：2020-09-16
ZH1-B80/4-420 電涌保護器
ZH1-B80/4-420浪涌保護器具有殘壓低、響應速度快、通流容量大，ZH1-B80/4-420防雷器產品壽命長、維護簡單、ZH1-B80/4-420電涌保護器安裝方便！
一． 適用范圍：
ZH1-B80/4-420系列低壓配電系統用大通流電源電涌保護器，專為保護低壓電氣裝置免遭由開關動作、雷擊及電磁脈沖所產生的電涌危害而設計。采用高能壓敏元件和先進防雷技術精心制作。應用于LPZ0Ａ與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L和中性線N之間的等電位連接，安裝在220/380V低壓供電系統的電網進線處或總配電盤中，它可用于保護單相電源系統，也可用于保護三相電源系統；ZH1-B80還可配合NPE專用模塊構成“1＋1”或“3＋1”模式使用，對TT、IT、TN-S、TN-C和TN-C-S供電系統提供雷擊或電涌過電壓保護。最大放電電流可達80KA，用于低壓配電系統的第一級（B級）過電壓保護。
二．技術參數：
型號 | 最大持續工作電壓Uc～ | 直流參數 電壓V1mA | 標稱放電電流In(8/20us) | 最大放電電流Imax（8/20us） | 電壓保護水平Up |
ZH1-B80 | 275 V | 430 V | 40 kA | 80 kA | 1.6 kV |
320 V | 510 V | 40 kA | 80 kA | 2.0 kV | |
385 V | 620 V | 40 kA | 80 kA | 2.2 kV | |
420 V（常用） | 680 V | 40 kA | 80 kA | 2.5 kV | |
440 V | 710 V | 40 kA | 80 kA | 2.8 kV | |
460 V | 750 V | 40 kA | 80 kA | 3.0 kV | |
N-PE | 255 V | 600 V | 40 kA | 80 kA | ≤1.5 kV |
響應時間 | ≤25 ns | ||||
適用電源 | 220/380V ～50HZ | ||||
工作環境 | -40℃～+85℃ | ||||
外殼材料 | 阻燃尼龍 | ||||
防護等級 | IP 20 | ||||
配前置熔斷器或斷路器： 100A（分斷電流35KA） | |||||
連接導體的橫截面積： 6～25 mm2 | |||||
三．常用規格型號：
單相電源 | 三相電源 |
ZH1-B80/2-420 ZH1-B80/1+NPE-420 | ZH1-B80/3-420 ZH1-B80/4-420 ZH1-B80/3+NPE-420 |
四．產品特點：
ZH1-B80/4-420浪涌產生的時間非常短，大概在微微秒級。浪涌出現時，電壓電流的幅值超過正常值的兩倍以上。由于輸入濾波電容迅速充電，所以該峰值電流遠遠大于穩態輸入電流。電源應該限制AC開關、整流橋、保險絲、EMI濾波器件能承受的浪涌水平。反復開關環路，AC輸入電壓不應損壞電源或者導致保險絲燒斷。
1. 內置多級熱脫扣裝置，為供電網絡正常運行提供可靠保護。
2. 窗口顏色顯示工作狀態，紅色指示產品故障，提示需更換。
3. 標準35mm導軌安裝的模塊化設計，便于安裝和維護。
4. 電涌泄放能力大、電壓保護水平低、響應速度快、無續流。
5. 高能壓敏型，最大可承受峰值為80 kA的8/20us脈沖波。
6. 可選擇附帶遙信報警端子，提供故障遠程監控功能。

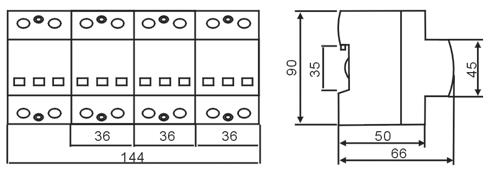

五．外形尺寸圖：
ZH1-A系列電壓開關型電源電涌保護器：ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420
ZH1-B80/4-420避雷器十五年防雷經驗，技術可靠, ZH1-B80/4-420過電壓防雷器應用范圍廣, 價格合理，產品精良,性能優越,用心塑造安全!
