ZH1-B120/4-420系列大電流電源浪涌保護器
閱讀次數：1188 發布時間：2020-09-16
ZH1-B120/4-420浪涌保護器具有殘壓低、響應速度快、通流容量大，ZH1-B120/4-420防雷器產品壽命長、維護簡單、ZH1-B120/4-420電涌保護器安裝方便！
一． 適用范圍：
ZH1-B120系列大電流電源浪涌保護器是專為保護低壓電器設備免受開關動作、雷擊和電磁脈沖引起的浪涌危害而設計的。采用高能壓敏元件和先進的防雷技術。用于LPZ0Ａ與LPZ1區域接口處L相線、N中線與保護線PE之間、L相線與N中線間的等電位連接。安裝在220/380V低壓供電系統進線處或主配電盤處?？蓪?duì)單相供電系統和三相供電系統進行保護；
最大放電電流可分別達到120KA，用于低壓配電系統的一級（B級）過電壓保護。
二．技術參數：
型號 | 最大持續工作電壓Uc～ | 直流參數 電壓V1mA | 標稱放電電流In(8/20us) | 最大放電電流Imax（8/20us） | 電壓保護水平Up |
ZH1-B120 | 320 V | 510 V | 60 kA | 120 kA | 2.5 kV |
385 V | 620 V | 60 kA | 120 kA | 2.8 kV | |
420 V（常用） | 680 V | 60 kA | 120 kA | 3.0 kV | |
440 V | 750 V | 60 kA | 120 kA | 3.2 kV | |
460 V | 750 V | 60 kA | 120 kA | 3.5 kV | |
響應時間 | ≤25 ns | ||||
適用電源 | 220/380V ～50HZ | ||||
工作環境 | -40℃～+85℃ | ||||
外殼材料 | 阻燃尼龍 | ||||
防護等級 | IP 20 | ||||
配前置熔斷器或斷路器： 125A（分?jǐn)嚯娏?/span>35KA） | |||||
連接導體的橫截面積： 6～25 mm2 | |||||
三．常用規格型號：
單相電源 | 三相電源 |
ZH1-B120/2-420
| ZH1-B120/3-420 ZH1-B120/4-420 |
四．產品特點：
1。內置多級熱跳閘裝置，為電網正常運行提供可靠保護。
2。窗口顏色顯示工作狀態，紅色表示產品故障。更換及時，清晰易辨。
3。標準35mm導軌安裝模塊化設計，安裝維護方便。浪涌放電容量大，電壓保護等級低，響應速度快，無持續電流。
5。壓敏型高能浪涌保護器能承受820us的脈沖波，峰值120KA。
6?？蛇x擇遠程信號報警終端，提供遠程故障監測功能。

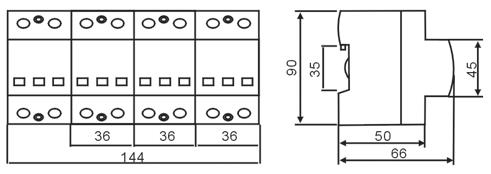

五．外形尺寸圖：
ZH1-A系列電壓開關型電源電涌保護器：ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420
ZH1-B120/4-420避雷器十五年防雷經驗，技術可靠, ZH1-B120/4-420過電壓防雷器應用范圍廣, 價格合理，產品精良,性能優越,用心塑造安全!
