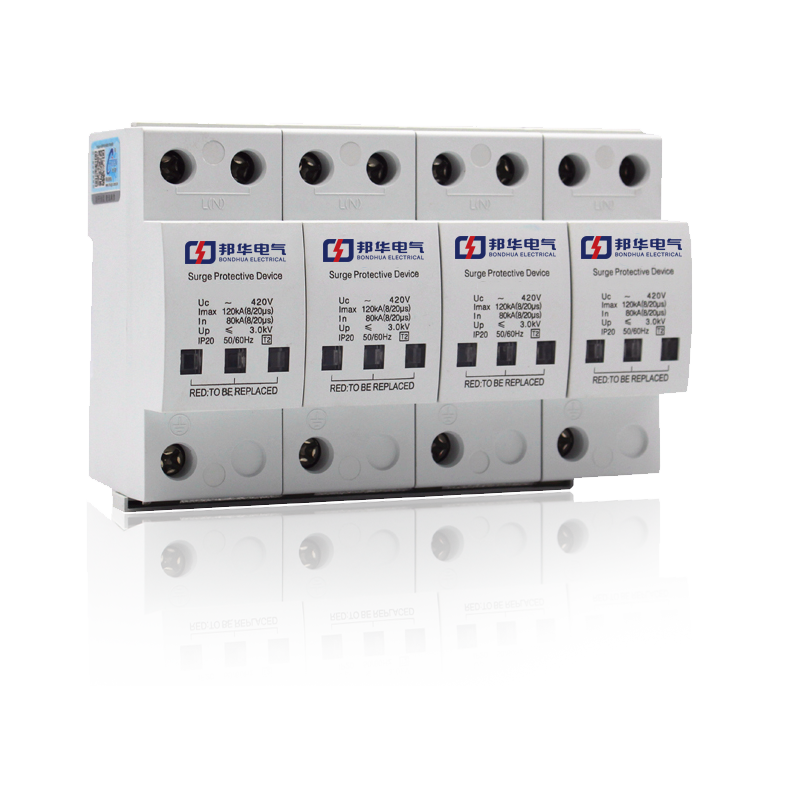

ZH1-B150/4-420 大電流電源浪涌保護器
閱讀次數:1375 發布時間:2020-09-16
ZH1-B150/4-420 電涌保護器 最大放電電流可分別達到150ka(160kA),用于低壓配電系統的一級(B級)過電壓保護。
ZH1-B150/4-420浪涌保護器具有殘壓低、響應速度快、通流容量大,ZH1-B150/4-420防雷器產品壽命長、維護簡單、ZH1-B150/4-420電涌保護器安裝方便!

一. 適用范圍:
ZH1-B150/4-420系列大電流電源浪涌保護器是專為保護低壓電器設備免受開關動作、雷擊和電磁脈沖引起的浪涌危害而設計的。
ZH1-B150/4-420浪涌保護器采用高能壓敏元件和先進的防雷技術。用于lpz0a與lpz1區域接口處L相線、N中線與保護線PE之間、L相線與N中線間的等電位連接。
ZH1-B150/4-420防雷器安裝在220380V低壓供電系統進線處或主配電盤處。可對單相供電系統和三相供電系統進行保護;
二.技術參數:
型號 | 最大持續工作電Uc~ | 直流參數 電壓V1mA | 標稱放電電流In(8/20us) | 最大放電電流Imax(8/20us) | 電壓保護水平Up |
ZH1-B150 | 320 V | 510 V | 80 kA | 150 kA(160kA) | 2.5 kV |
385 V | 620 V | 80 kA | 150 kA(160kA) | 2.8 kV | |
420 V(常用) | 680 V | 80 kA | 150 kA(160kA) | 3.0 kV | |
440 V | 750 V | 80 kA | 150 kA(160kA) | 3.2 kV | |
460 V | 750 V | 80 kA | 150 kA(160kA) | 3.5 kV | |
響應時間 | ≤25 ns | ||||
適用電源 | 220/380V ~50HZ | ||||
工作環境 | -40℃~+85℃ | ||||
外殼材料 | 阻燃尼龍 | ||||
防護等級 | IP 20 | ||||
配前置熔斷器或斷路器: 125A(分斷電流35KA) | |||||
連接導體的橫截面積: 6~25 mm2 | |||||
三.常用規格型號:
單相電源 | 三相電源 |
ZH1-B150/2-420
| ZH1-B150/3-420 ZH1-B150/4-420 |
四.產品特點:
1。內置多級熱跳閘裝置,為電網正常運行提供可靠保護
2。窗口顏色顯示工作狀態,紅色表示產品故障。更換及時,清晰易辨。
3。標準35mm導軌安裝模塊化設計,安裝維護方便。浪涌放電容量大,電壓保護等級低,響應速度快,無持續電流
5。壓敏型高能浪涌保護器能承受820us的脈沖波,峰值150ka(160kA)
6??蛇x擇遠程信號報警終端,提供遠程故障監測功能

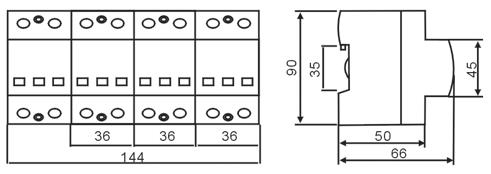

五.外形尺寸圖:
