ZH1-B200/4-420 浪涌SPD避雷器
閱讀次數:1226 發布時間:2020-09-16

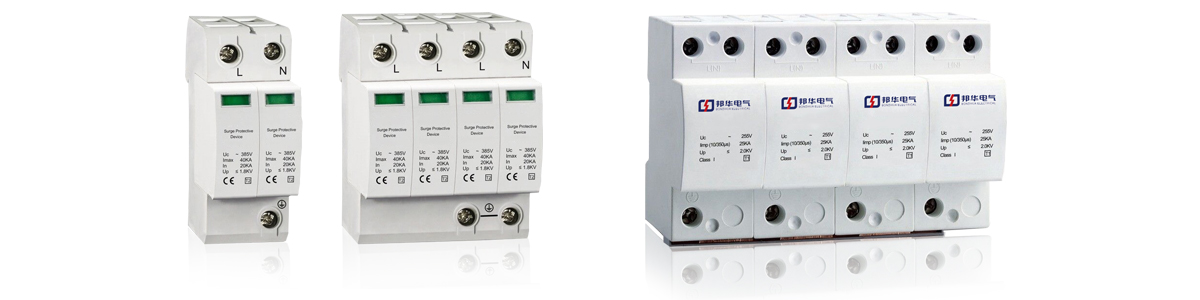

ZH1-B200/4-420 電涌保護器
ZH1-B200/4-420浪涌保護器具有殘壓低、響應速度快、通流容量大,ZH1-B200/4-420防雷器產品壽命長、維護簡單、ZH1-B200/4-420電涌保護器安裝方便!

一. 適用范圍:
ZH1-B200/4-420系列低壓配電系統用大通流電源電涌保護器,專為保護低壓電氣裝置免遭由開關動作、雷擊及電磁脈沖所產生的電涌危害而設計。ZH1-B200/4-420電涌保護器采用高能壓敏元件和先進防雷技術精心制作。ZH1-B200/4-420應用于LPZ0A與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L和中性線N之間的等電位連接,安裝在220/380V低壓供電系統的電網進線處或總配電盤中,它可用于保護單相電源系統,也可用于保護三相電源系統;
ZH1-B200/4-420最大放電電流分別可達200 KA,用于低壓配電系統的第一級(B級)過電壓保護。
二.技術參數:
型號 | 最大持續工作電壓Uc~ | 直流參數 電壓V1mA | 標稱放電電流In(8/20us) | 最大放電電流Imax(8/20us) | 電壓保護水平Up |
ZH1-B200 | 320 V | 510 V | 100 kA | 200 kA | 2.5 kV |
385 V | 620 V | 100 kA | 200 kA | 2.8 kV | |
420 V(常用) | 680 V | 100 kA | 200 kA | 3.0 kV | |
440 V | 750 V | 100 kA | 200 kA | 3.2 kV | |
460 V | 750 V | 100 kA | 200 kA | 3.5 kV | |
響應時間 | ≤25 ns | ||||
適用電源 | 220/380V ~50HZ | ||||
工作環境 | -40℃~+85℃ | ||||
外殼材料 | 阻燃尼龍 | ||||
防護等級 | IP 20 | ||||
配前置熔斷器或斷路器: 125A(分斷電流35KA) | |||||
連接導體的橫截面積: 6~25 mm2 | |||||
三.常用規格型號:
單相電源 | 三相電源 |
ZH1-B200/2-420
| ZH1-B200/3-420 ZH1-B200/4-420 |
四.產品特點:
1. 內置多級熱脫扣裝置,為供電網絡正常運行提供可靠保護
2. 窗口顏色顯示工作狀態,紅色指示產品故障。提示更換,清晰易辨。
3. 標準35MM導軌安裝的模塊化設計,便于安裝和維護
4. 電涌泄放能力大、電壓保護水平低、響應速度快、無續流
5. 壓敏型高能電涌保護器,最大可承受峰值為200 kA的8/20us脈沖波
6. 可選擇附帶遙信報警端子,提供遠程故障監控功能

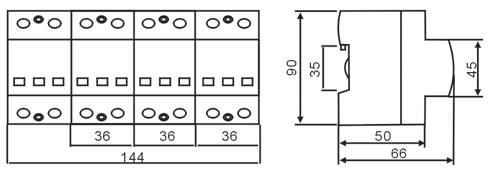

五.外形尺寸圖:

ZH1-A系列電壓開關型電源電涌保護器:ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420
ZH1-B200/4-420避雷器十五年防雷經驗,技術可靠, ZH1-B200/4-420過電壓防雷器應用范圍廣, 價格合理,產品精良,性能優越,用心塑造安全!
