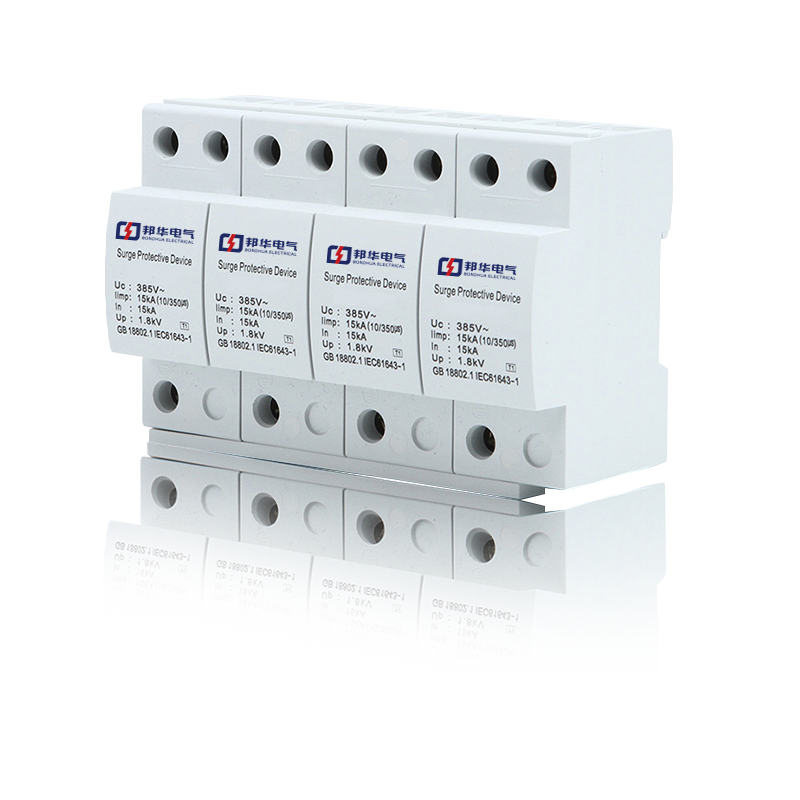

SPD避雷器BEC-20D/4P

SPD避雷器BEC-20D/4P符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。

技術參數

最大放電電流Imax（kA）：120（8/20μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.5

溫度范圍：-40℃~+70℃

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：144×67×92mm

BEC- 產品特性

電壓保護級別Up：保護器在下列測試中的值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。

響應時間tA：主要反應在保護器里的特殊保護元件的動作靈敏度、擊穿時間，在一定時間內變化取決于du/dt或di/dt的斜率。

數據傳輸速率Vs：表示在一秒內傳輸多少比特值，單位：bps；是數據傳輸系統中正確選用防雷器的參考值，取決于系統的傳輸方式。

插入損耗Ae：在給定頻率下保護器插入前和插入后的電壓比率。

回波損耗Ar：表示前沿波在保護設備（反射點）被反射的比例，是直接衡量保護設備同系統阻抗是否兼容的參數。

縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的沖擊電流峰值。

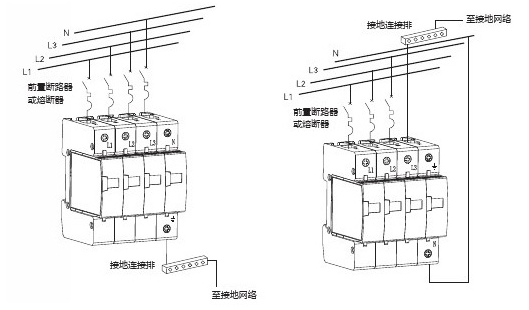

BEC-20D/4P電源防雷器安裝要點

1接線方向：避雷器安裝時，注意輸入端進線，輸出端出線，不要接反，嚴重影響防雷效果和設備的正常運行。避雷器的輸入端是雷電波的傳播方向，即饋線的輸入端，輸出端與被保護設備相連。

2連接方式：有兩種連接方式：串聯連接和連接連接。一般情況下，端子連接采用接線方式，其它接線方式采用接線方式。應以制造商的具體說明為準。

3接地方式：接地線的接地長度應短，一端應直接壓在避雷器的端子上，獨立接地網（與電器接地隔離）應與三相電源中的地線連接。

4安裝位置：避雷器應安裝在室內。同時需要注意的是，避雷器上沒有附著易燃易爆物品，如油庫（站）、油庫（站）、炸藥、火藥、煙花爆竹等，以防電火花引起火災。

5斷電操作：安裝時必須斷開電源，嚴禁帶電作業。作業前，必須用萬用表測試各段母線端子是否完全斷電，斷電后再接線。

6設備維護：應定期檢查其連接是否松動，工作狀態指示燈是否正常。當工作狀態指示燈為綠色時，表示避雷器工作正常。紅色表示避雷器現有部件損壞，防雷效果差，必須更換。

SPD避雷器BEC-20D/4P產品型號

BEC-20D/4P

BEC-40C/4P

BEC-60B/4P

BEC-80B/4P

BEC-100B/4P

BEC-120B/4P

BEC-20D/3P+N

BEC-40C/3P+N

BEC-60B/3P+N
