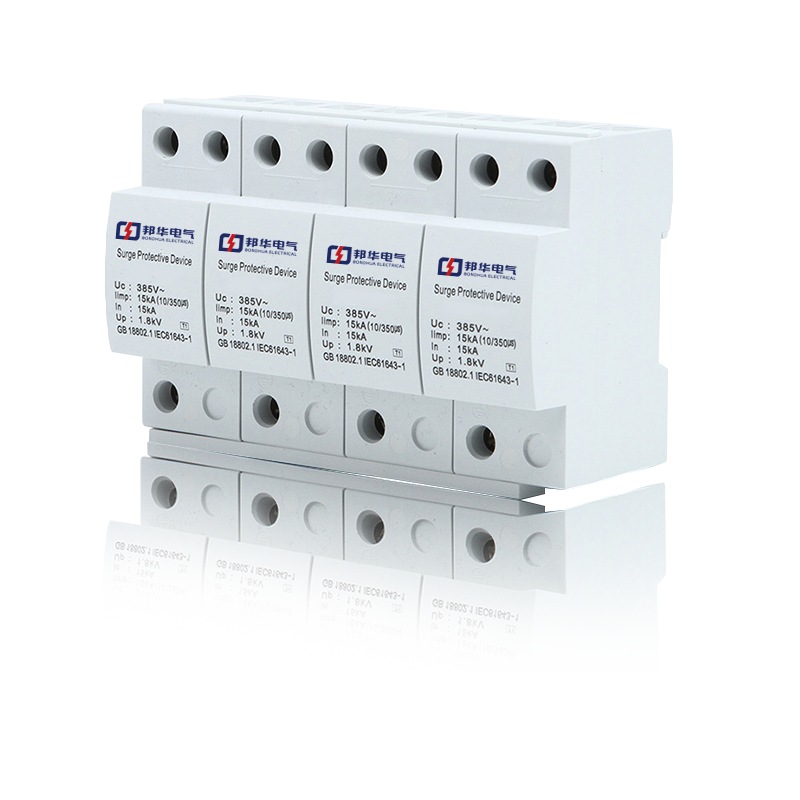

HLSP-400/20/4P 浪涌模塊SPD防雷器
閱讀次數：1346 發布時間：2020-09-15
HLSP-400/40/4P浪涌保護器具有殘壓低、響應速度快、通流容量大，HLSP-400/40/4P防雷器產品壽命長、維護簡單、HLSP-400/40/4P電涌保護器安裝方便！
本產品符合標準
GB18802.1- -2002:《 低壓配電系統的電涌保護器(SPD)》
1IEC61643- -1-1998: ( 接至低壓電力配電系統的浪涌保護器》通信行業標準
GB50057- -2000《 建筑物防雷設計規范》
產品參數：
型號 | 系統額定 | 最大持續工作 | 雷電沖擊保護 | 標稱放電電流 | 最大放電電流 | 電壓保護水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建議選型：
過電壓區域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以內 | |
應用柜型 | 總配電柜或低壓主柜 | 二次配電柜/動力柜 | 終端配電柜或控制柜 | 敏感設備前 |
耐沖擊電壓水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷電保護級別 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推薦選型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推薦選型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推薦選型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推薦選型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |
交流電源spd浪涌保護器適用范圍：
交流電源防雷模塊適用于配電室、配電柜、開關柜、交直流配電屏等系統的電源保護;
建筑物內有室外輸入的配電箱、建筑物層配電箱;
用于低壓( 220/380VAC)工業電網和民用電網;
在電力系統中，主要用于自動化機房、變電站主控制室電源屏內三相電源輸入或輸出端。
產品性能參數及特點：
性能特點
通流容量大，殘壓低，響應時 間快;
漏電流及變化率小;
采用最新熱脫離技術，徹底避免火災;
采用特殊沖擊熔片，具有高可靠性;
自帶遠程告警干接點，便于遠程監控;
具有工作故障指示，遙信告警功能;
采用溫控保護電路，內置熱保護,短路故障自動脫離裝置;
3+1保護模式(L-N，N-PE), 特別適合電網差的地區使用;
采用標準模塊化設計，安裝簡單， 維護方便;
核心元件采用國際知名品牌，性能優異，工作穩定可靠;
可以實現凱文接線;結構嚴謹，安裝方便，維護簡單;
工藝考究，能在酸、堿、塵、鹽霧及潮濕等惡劣環境下長期工作。
安裝注意事項
1、浪涌保護器為35mm標準導軌安裝，產品安裝于室內、靠近配電盒或靠近電源線的入戶處。
2、需在斷開電源的情況下安裝，以免發生意外!
3、浪涌保護器接線方式為并聯，將電源線分別接入浪涌保護器的“L”、“N” 接線孔，從“PE”接線孔引出接地線連接到防雷接地母線。
4、浪涌保護器之間的線路長度小于5m時，在兩級浪涌保護器之間應加裝退耦裝置。
5、浪涌保護器在各個位置安裝時,浪涌保護器的連接導線應盡量短而直，其總長度不宜大于0.5m.
6、浪涌保護器可根據需要提供遙信報警接口，“COM”為中性點，“NC"為常閉點，“NO"為常 開點。
使用維護
本產品無需特別維護，應定期對浪涌保護器進行檢查，特別是在雷雨季節前及整個雷雨期。當浪涌保護器故障指示窗口顯紅色時，表示浪涌保護器已有元件損壞，防雷效果變差，必須立即更換。

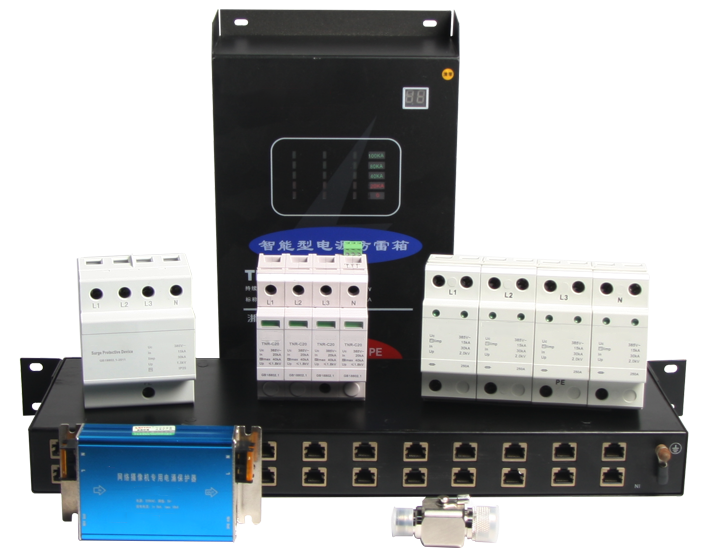

相關產品：
