一、概　念

　　HLSP-400/80/4P浪涌是電路中持續約百萬分之一秒的瞬態過電壓，指的是電壓超過正常的工作電壓值。工作電壓值決定了設備的絕緣特性，而這些絕緣特性是按照相應的規范設計和測試的。絕緣等級是根據不同電氣設備的類型來區分的。

浪涌的產生

　　?浪涌產生的原因有：

　　?設備開關的浪涌

　　?大氣放電產生的雷擊

　　?靜電放電現象

　　?線路故障

二、產品保護原理

　　HLSP-400/80/4P當浪涌過電壓產生時，浪涌保護器里的壓敏閥片迅速動作，從絕緣狀態轉為低阻狀態，瞬間的大通流量過電流流過，且能有效限制浪涌保護器兩端的電壓，保護器并聯于設備，可以起到并聯限壓及旁路泄放脈沖電流的作用。

三、特　點

　　獨特的浪涌識別技術

　　獨特的熱備份技術

　　通流量大（200KA）

　　殘壓低

（1） 應用領域

HLSP-400/80/4P電源浪涌保護器適用于交流5060Hz，額定工作電壓400230V的TT、TN-S、TN-C、it等供電系統，保護間接雷擊、操作過電壓或其他瞬時過電壓引起的浪涌，主要適用于工礦企業、智能建筑、第三產業等領域。

（2） hlsp電源浪涌保護器

HLSP-400/80/4P電源浪涌保護器的功能是在最短的時間（5納秒）內將被保護線路連接到等電壓系統，使設備各端口等電位。同時將雷擊產生的大量脈沖能量釋放到電路上，并對地短路放電，從而減小設備各端口的電位差。Hlsp適用于230400V供配電系統的暫態過電壓保護。該系列產品能有效抑制雷電引起的感應過電壓和系統運行過電壓，保護設備安全，保證系統正常運行。

對于設備（或系統），進出線電纜上必須安裝相應的hlsp保護器。一旦電纜上感應到過電壓，由于浪涌保護器的作用，設備{或系統）各端口的過電壓將達到同一水平（即等電位），以保護設備（或系統）不受損壞。

（3） hlsp電源浪涌保護器的結構和原理

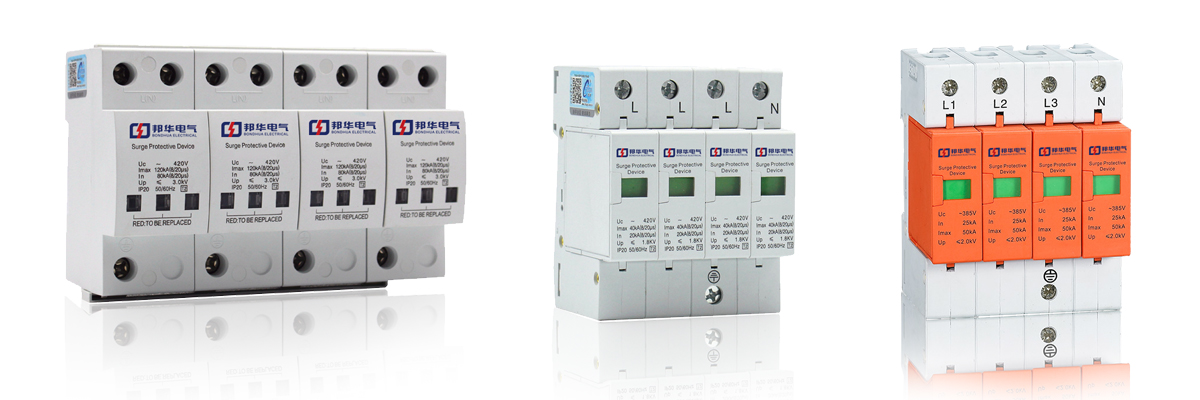

HLSP-400/80/4P電源浪涌保護器分為防雷箱式和模塊式兩種，均采用一種非線性特性優良的變阻器。正常情況下，浪涌保護器處于很高的電阻狀態，泄漏電流幾乎為零，以保證供電系統的正常供電。當供電系統發生浪涌過電壓時，hlsp電源浪涌保護器將在5納秒內立即開啟，將過電壓的幅值限制在設備的安全工作范圍內，并將浪涌能量釋放到地面。然后，浪涌保護器（SPD）迅速變為高阻狀態，不影響電力系統的正常供電。

（4） hlsp電源浪涌保護器特性

1。浪涌識別技術

模塊內安裝有識別開關，可以識別浪涌。正常運行時常開，浪涌時5ns內關閉。該開關能防止漏電，延緩元器件老化，提高產品壽命，保證配電系統的安全。傳統的浪涌防護器一般沒有識別開關。SPD在整個配電系統中的總泄漏電流較大，存在配電系統綜合保護誤跳閘的隱患。此外，浪涌防護器老化快，產品壽命縮短。

2。獨特的熱備份功能

HLSP-400/80/4P系列浪涌保護器的核心部件采用國際知名品牌。通過嚴格的參數選擇和性能匹配，將它們與各自獨特的拓撲結構聯系起來，保證每組芯片性能的一致性和穩定性。具有多重熔斷保護功能，即多組芯片并聯在一組模塊中，所有芯片同時具有熱熔斷和過電流熔斷功能。當一組芯片老化失效時，不影響其他芯片的正常工作。為目前全球電涌保護行業最高水平的故障保護系統，真正做到安全可靠。一般情況下，當浪涌防護器（SPD）受到連續浪涌（如雷電電磁脈沖）干擾時，其芯片單元老化或失效后不能及時更換。當隨后的浪涌發生時，設備將直接暴露在沖擊電流和沖擊電壓下，損壞設備。

3。自由跳脫保護

hlsp系列浪涌保護器采用先進的低溫焊接生產工藝，內置故障永久斷開裝置，安全可靠。當保護器受到大電流沖擊損壞時，能快速分離跳閘，斷開電源，避免因芯片無法判斷過熱而引起的連續電流故障。
