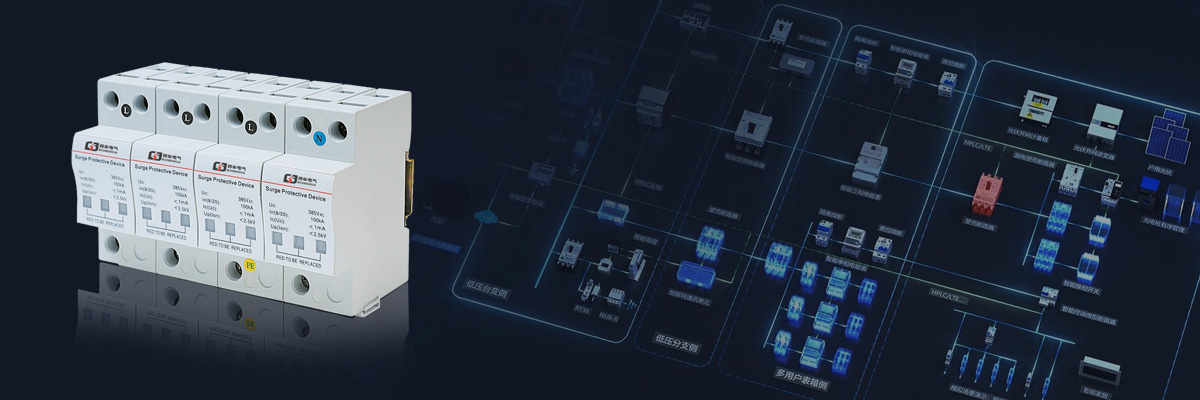

HLSP-400/40/4P 電源模塊SPD防雷器
閱讀次數：1486 發布時間：2020-09-15
HLSP-400/60/4P浪涌保護器具有殘壓低、響應速度快、通流容量大，HLSP-400/60/4P防雷器產品壽命長、維護簡單、HLSP-400/60/4P電涌保護器安裝方便！
HLSP-400/60/4P電源的浪涌保護器（SPD）是在最短的時間（5ns）內將被保護線路連接到等電壓系統，使設備的各端口等電位。同時，雷電產生的大量脈沖能量被釋放到電路中，其短路被釋放到地面，從而減小設備各端口的電位差。Hlsp適用于230400v供配電系統的暫態過電壓保護。該系列產品能有效抑制雷電引起的感應過電壓和系統運行過電壓，保護設備安全，保證系統正常運行。
HLSP-400/60/4P系列浪涌保護器對于設備（或系統），進出線電纜上必須安裝相應的hlsp保護器。一旦電纜上感應到過電壓，由于浪涌保護器（SPD）的作用，設備（或系統）各端口的過電壓將達到同一水平（即等電位），以保護設備（或系統）不受損壞。
本產品符合標準
GB18802.1- -2002:《 低壓配電系統的電涌保護器(SPD)》
1IEC61643- -1-1998: ( 接至低壓電力配電系統的浪涌保護器》通信行業標準
GB50057- -2000《 建筑物防雷設計規范》
產品參數：
型號 | 系統額定 | 最大持續工作 | 雷電沖擊保護 | 標稱放電電流 | 最大放電電流 | 電壓保護水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建議選型：
過電壓區域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以內 | |
應用柜型 | 總配電柜或低壓主柜 | 二次配電柜/動力柜 | 終端配電柜或控制柜 | 敏感設備前 |
耐沖擊電壓水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷電保護級別 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推薦選型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推薦選型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推薦選型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推薦選型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |
浪涌防護器（SPD）參數
1。最大放電電流Imax
浪涌防護器（SPD）承受820微秒標準雷電波一次時所能承受的最大沖擊電流峰值。
2。額定放電電流
SPD在施加820微秒的標準雷電波10次時所能承受的浪涌電流的最大峰值。
3。保護系統的額定電壓UN額定電壓一致。在信息技術系統中，此參數表示應選擇的保護器類型。表示交流或直流電壓的有效值。
4。電壓保護等級up浪涌保護器（SPD）在下列試驗中的最大值：1kV微秒點火電壓斜率；額定放電電流的殘余電壓。
5。在不改變保護器特性、不激活保護元件的最大有效電壓值的情況下，可在浪涌保護器的指定端長時間施加額定電壓Uc。
6。數據傳輸速率vs
表示每秒傳輸的比特數，單位為BPS，是數據傳輸系統中正確選擇浪涌防護器（SPD）的參考值。浪涌防護器的數據傳輸速率取決于系統的傳輸方式。
7。最大縱向放電電流
是指浪涌防護器（SPD）在820微秒波形的標準雷電波一次對地施加時所能承受的最大浪涌電流峰值。
8。泄漏電流
指在75或80額定電壓UN下流過浪涌保護器的直流電流。
9。最大橫向放電電流
是指在線路間施加波形為820微秒的標準雷電波時，浪涌防護器（SPD）所能承受的最大沖擊電流的峰值。
10。峰值放電電流
可分為兩類：額定放電電流isn和最大放電電流Imax。
11。響應時間Ta
主要反映在浪涌保護器（SPD）中特殊保護元件的動作靈敏度和擊穿時間。在一定時間內的變化取決于Dudt或didt的斜率。
12。在線阻抗
指在額定電壓UN下流過浪涌保護器（SPD）的回路阻抗和電感電抗之和。通常稱為“系統阻抗”。
13。回波損耗AR
表示保護裝置（反射點）反射的前波比例，是直接測量保護裝置是否與系統阻抗兼容的參數。
14。插入損失聲發射。
給定頻率下插入前后的SPD電壓比。
相關產品：
電源模塊式：HLSP-400/200/4P、HLSP-400/150/4P、HLSP-400/100/4P、HLSP-400/80/4P、HLSP-400/60/4P、HLSP-400/40/4P、HLSP-400/20/4P、HLSP-A15、HLSP-A25、HLSP-A50
風電光伏專用：HLSP-690/100/4P、HLSP-690/80/4P、HLSP-690/60/4P、HLSP-690/40/4P
HLSP-400/60/4P避雷器十五年防雷經驗，技術可靠, HLSP-400/60/4P過電壓防雷器應用范圍廣, 價格合理，產品精良,性能優越,用心塑造安全!
