DXH06-FCS/4R40型電涌保護器

DXH06-FCS/4R40浪涌保護器具有殘壓低、響應速度快、通流容量大，DXH06-FCS/4R40防雷器產品壽命長、維護簡單、DXH06-FCS/4R40電涌保護器安裝方便！

1、應用范圍

　　DXH06-FCS/4R40電涌保護器，適用于220/380Va.c.電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。

電源系統SPD的選用

    電源線路要裝設多級SPD防護，以達到分級泄流的目的。雷電防護區LPZ（Lightning Protection Zone）是閃電電磁環境需要限定和控制的那些區。根據各部分空間不同的雷電電磁脈沖的嚴重程度和各區交界處的等電位連接點的位置，將需保護的空間劃分為不同的OA、OB、O1、O2防雷區。

    在LPZ0與LPZ1區交界處，入戶為低壓架空線路和電纜宜安裝三相電壓開關型SPD作為*一級保護。第二級電涌保護器即在LPZ1和LPZ2區交界處安裝限壓型SPD。在被保護設備旁進線端宜安裝限壓型SPD作為第三級保護。對于直流電源的信息設備，視其工作電壓需要，宜分別選用適配的直流電源SPD作為末級保護。

    為了使*大浪涌足夠低，要求SPD連接導線包括相線、中性線、保護線間的連接長度越短越好，不宜大于0.5m。SPD*小截面積不小于6mm2銅導線，而接入SPD的相線、中性線和被保護的配電線路同保護線的截面積即可。

    一般電壓開關型SPD與限壓型SPD之間線路長度*好大于10m，限壓型SPD之間的線路長度大于5m，否則就要加裝退耦裝置。當進線端的SPD與被保護電器設備之間的距離大于30m時，需要在離被保護設備盡可能近的地方安裝另一個SPD；反之，如果不增加一級保護，由于電纜距離較長，SPD的殘壓加上電纜感應電壓仍可能損壞設備，起不到保護作用。當SPD具有能量自動配合功能時，浪涌保護器之間的線路長度就不受限制。

    目前浪涌保護器市場還不是很規范，很難發現那些性能不符合規范要求的產品，這些產品的使用不僅不能起到保護作用，甚至可能導致設備的重大損壞。首先，選用的產品應符合GB18802.1和GB/T18802.21標準的要求，經國家認可的檢測實驗室檢測并出具檢測報告；

    其次需要關注SPD的一些重要參數，如工作電壓、*大持續工作電壓UC、標稱放電電流In、*大放電電流Imax及殘壓等，根據保護設備參數選取適配的SPD產品；*后，在運輸過程中，可能由于氣溫高、外力撞擊等因素，導致熱脫扣裝置的誤動作等損壞，所以安裝之前應對SPD做一些基本檢查。

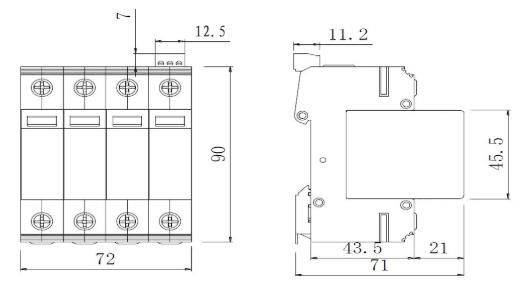

產品尺寸：

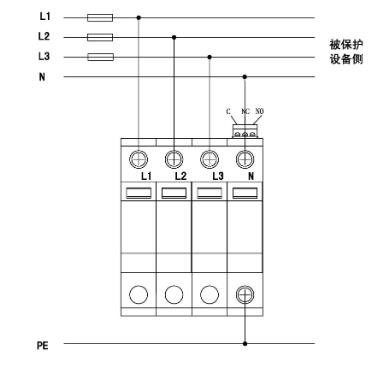

尺寸接線圖：

技術參數

相關產品型號：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25、DXH06-F/DC1500、DXH06-FBZS/3+MB100、DXH06-FCS/3+MR40、DXH06-FC385/4、DXH06-F/3+1AC690R40、DXH06-FCS/4R40

訂貨須知：

    質量標準及技術標準：按雙方簽署的技術附件，沒有技術附件的按照國家標準執行，國家標準沒有明確的按行業標準。

    質量保證期：貨到驗收合格后12個月。

    包裝：符合國家包裝標準，包裝費用含在合同價款內，包裝物不回收。

    驗收：按產品標準和雙方簽訂的技術附件或國標/行業標準進行驗收，在需方未收到貨物前，供方對貨物的正確性完整性負責。貨物到達買方指定的交貨地點，買方應按賣方提供的貨物裝箱單對所收貨物數量、總包裝數進行驗收。

    供方供貨產品不應有對任何第三方知識產權的侵害，若因買方使用供方產品而受到的來自任何第三方的關于侵害知識產權的告訴及爭議時，買方不承擔責任，供方應自己承擔費用與責任單獨與第三方解決這些告訴及爭議。

    連接導線的選擇：連接導體應符合相線要求，采用黃、綠、紅色，中性線用淺藍色，保護先用黃綠雙色線，其截面積符合防雷技術規范要求。

DXH06-FCS/4R40避雷器十五年防雷經驗，技術可靠, DXH06-FCS/4R40過電壓防雷器應用范圍廣,  價格合理，產品精良,性能優越,用心塑造安全!
