過電壓GPU1-B35保護器
閱讀次數:1314 發布時間:2020-09-11

過電壓GPU1-B35保護器 產品介紹
GPU1-B系列自點火可控極電涌保護器具有極高的通流容量,經由半導體觸發電路,電流維護水準大大降低,適用于易遭受直接雷擊的低壓配電系統和重要設備的保護。可安裝在交流50Hz(或60Hz),額定工作電壓220/380V的三相配電系統中。產品內裝有滅弧罩,能把放電后產生的電弧分割成許多小段,由此產品的反向電壓使得很大的工頻續流GP也能被消除。這一顯著優點明顯提高了保護設備運行的安全性和連續性。
GPU1-B35避雷器參數設置
產品型號 | GPU1-B25 | |
最大持續工作電壓Uc(V) | 260/440/690 | |
沖擊電流Iimp(10/350)kA 最大放電電流Imax(8/20)kA | 25 100 | |
電壓保護水平 Up(kV) | L/N-PE | 1.2/2.5/3.0 |
N-PE | 1.0/2.0/2.5 | |
后備保護器(SCB) 防護等級 | GP-BP/B25 IP20 | |
溫度范圍 | -40℃ - +85℃ | |
阻燃等級 | V0 | |
接線能力 相對濕度 | 6~25mm2 ≤95% | |
組合方式 | 1P/2P/3P/4P | |
1P+N/3P+N | ||
GPU1-B系列產品特點
◇ 開關型電涌保護器
◇ 斷開續流能力強-可接近變壓器側安裝
◇多間隙觸發、自點火可控極專利技術
◇ 完美的滅弧設計
◇超大的通流容量
GPU1-B系列實際應用
防雷器的作用是用來保護電力系統中各種電器設備免受雷電過電壓、操作過電壓、工頻暫態過電壓沖擊而損壞的一種電器。防雷器的類型主要有保護間隙、閥型防雷器和氧化鋅防雷器。保護間隙主要用于限制大氣過電壓,一般用于配電系統、線路和變電所進線段保護。閥型防雷器與氧化鋅防雷器用于變電所和發電廠的保護,在500KV及以下系統主要用于限制大氣過電壓,在超高壓系統中還將用來限制內過電壓或作內過電壓的后備保護。

GPU1-C系列產品簡介
GPU1-C系列電涌保護器適用于交流50Hz(60Hz),額定工作電壓為220V/380V的配電系統中,可廣泛應用于建筑物和工廠供電系統的電源保護,主要安裝在電氣系統的各級配電柜中,對直擊雷、感應雷和操作過電壓等能抑制其瞬態過電壓幅值,泄放電涌能量,從而保護系統電路和用電設備。
產品特點
◇限壓型電涌保護器
◇多等級組合方式應用各種類供電系統
◇更換方便-無需停電可更換保護模塊
◇故障顯示-各模塊均帶顯示告警功能
◇遠程監控一-帶有遠程告警裝置,方便遠程監控(可選)
◇防誤插功能一底座和模塊均帶有限位裝置
◇保護模式-各模塊均帶有熱脫扣裝置
◇自鎖卡扣-防止模塊在震動環境下的松動,應用在充電樁、風電等設備中。

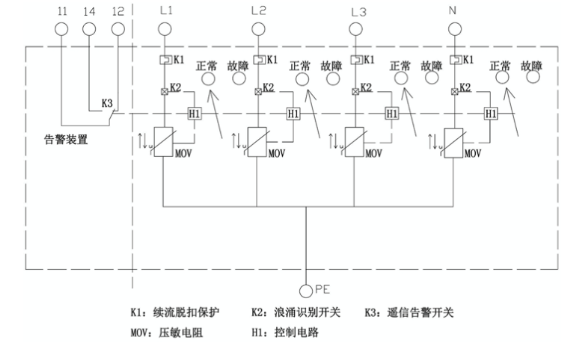

GPU1-產品安裝線路圖

過電壓GPU1-B35保護器 相關型號
GPU1-B35、GPU1-B35/260、GPU1-B25/440、GPU1-B35/440、GPU1-B25/690、GPU1-B35/690、GPU1-B25/4P、GPU1-B35/4P、GPU1-B25/440/4P、GPU1-B35/440/4P、GPU1-B25/690/4P、GPU1-B35/440/4P
