CGNU1-B/60/4P 電涌保護器(T2級)
閱讀次數：1061 發布時間：2020-09-10
CGNU1-B/60/4P 電涌保護器(T2級)
◆產品說明:
CGNU1-B系列電涌保護器(以下簡稱SPD)適用于交流50/60HZ, 額定電壓至380V的IT、 TT、 TN-C、TN-S、TN-C-S， 等供電系統,對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1: 1988-02標準的第1級電涌保護器。B類電涌保護器。SPD具有共模(MC)和(MD)差模保護方式。SPD符合GB188802.1/IEC61643-1。
◆工作原理:
CGNU1-B/60/4P 電涌保護器(T2級) 在三相四線制系統中，三切向錢看相線和一條零線對接地線之間均有保護器(圖1) 。在正常情況下保護器處于高電阻狀態，當電網因雷擊或者其它原因出現浪涌過電壓時，保護器將立即在納秒級時間人迅速導通,將當涌入大地，從而保護了電網上的用電量設備。當該當涇有電壓通過保護器，且消失后保護呂重新變到高電阻狀態，從而不影響電網的正常運行。
◆安裝:
1、保護器按要求安裝后不需調整。
2、只要保護器安裝得當即自動對電網保護區。
3、運行中要定期檢查模塊是否失效，同時觀察熔斷器的指示紅燈是否發亮，及時更換失效元件。

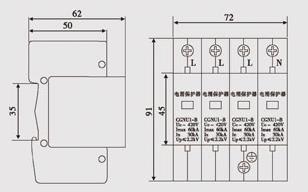

◆外型尺寸圖:
◆原理圖：
◆技術參數：
型號規格 | CGNU1-B/60 | CGNU1-B/80 | |||||
極數 | 1P | 2p | 3p | 4P | 1P | 2p | 3P 4P |
電網運行電壓Un(V) | 220 | 380 | 220 | 380 | |||
最大持續工作電壓Uc(V) | 220 | 385/420/440/460 | 220 | 385/420/440/460 | |||
電壓保護水平Up(kV)< | 2 | 2 | 2.3 | 2.3 | |||
最大放電電流 | 60 | 80 | |||||
標稱放電電流 | 30 | 40 | |||||
響應時間ns | <25 | ||||||
防護等級 | IP20 | ||||||
用途 | 進線—級保護 | ||||||
相關產品型號：CGNU1-B/60/4P 電涌保護器(T2級)、CGNU1-B/100/4P、CGNU10-25/4P、CGNU1-B/100/4P、CGNU1-B/160/4P、CGNU1-B/120/4P、CGNU1-C/40/4P、CGNU1-D/20/4P、CGNU1-B/80/4P、CGNU5-B/40/4P
