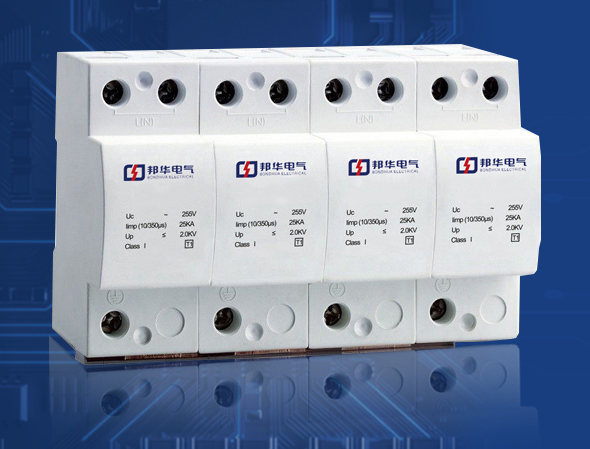

BNG-160/4P 自主研發、技術合作、民族品牌，躋身先進行列，BNG-160/4P 處于行業技術發展的前沿，BNG-160/4P 可靠性、安全性和穩定性強，歡迎咨詢！

【BNG- 產品概述】

      采用 MOV-MOV (Metal Oxyd Varistro 金屬氧化物避雷器)TUR PV電涌保護器，過電壓限制在電壓保護等級范圍內。標準和用戶指南中推薦的浪涌保護器采用全模式保護（+ 和 - ，+ 和地，- 和地）。每個SPD可使用遙信輔助接點（可選擇）提供TUR工作狀態。

【BNG- 產品特性】

◎　通流量大、殘壓低、響應速度快、無續流

◎　內置熱脫扣裝置，使保護器因過熱、擊穿失效時能自動斷開

◎　標準35MM導軌安裝的模塊化設計，非常便于安裝和維護

◎　窗口顏色顯示工作狀態，綠色為正常，紅色指示產品故障

◎　可選擇附帶遙信端子，便于遠程報警控制

【參數設置】

標稱電壓：230/400V AC

極數：1，2，3 和 4極

最大放電電流 Imax(8/20μs)：20、40、70和100kA

沖擊電流 limp(10/350μs)：25、50kA

電壓保護水平 Up：1.3 ... 2.3kV

標準：IEC 61643-1/EN 61643-11，GB 18802.1

環境溫度：-40 ~ + 80℃

結構特點：插拔式模塊，安全儲備保護，工作指示窗，遠端遙信觸點

保護對象：交流總配電、逆變器交流側設備、追蹤系統交流配電

【BNG- 產品接線圖】

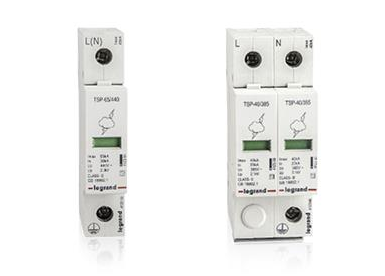

BNG- 系列產品

BNG-160/4P、BNG-80/4P、BNG-20/4P、BNG-40/4P、BNG-60/4P、BNG-150/4P、BNG-200/4P

【浪涌產生的原因】

設備開關的浪涌

大氣放電產生的雷擊

靜電放電現象

線路故障

如何規范的安裝和接地呢？

第一，必須仔細調查現場條件。根據規劃好的電源線位置和電源線的大小，應仔細規劃好電源線的位置。各級電力線路的電涌保護器應安裝在進入建筑物的線路入口處、防雷區的接口處和被保護設備附近。安裝時應切斷電源，防止觸電。

其次，電力浪涌防護器（SPD）的安裝主要是為了釋放大量的雷電和浪涌電流，限制浪涌電壓。由于浪涌電流較大，SPD的標稱放電電流和最大放電電流都很大，上下引線的截面積必須確定。根據不同的SPD系列，對導線截面積的要求也不同。一般來說，信號線路浪涌防護器的SPD接地端子應與設備室內的局部等電位接地端子板連接，其截面積不小于4mm2，以降低導線電感、動阻抗和線路殘余電壓。

另外，根據《建筑物電子信息系統防雷技術規范》，信號線路浪涌保護器的安裝應符合下列規定：信號線路浪涌保護器SPD應連接在被保護設備的信號端口上。浪涌保護器SPD輸出端與被保護設備的端口相連。

因此，浪涌防護器于裝配及其負載領域有比較高的技術要求。浪涌防護器至少有依照專業標準與規范裝配，方才能展現最為強的相互作用。
