CPM-RH100T 軌道專用 熔斷一體式 浪涌保護器
閱讀次數：1884 發布時間：2020-09-09
熔斷組合型電涌保護器
CPM-RH100T 丨 CPM-RH100T(3P) 丨 CPM-RH100S 丨 CPM-RH80T 丨 CPM-RH80T(3P) 丨 CPM-RH80S 丨 CPM-RH65T 丨 CPM-RH65T(3P) 丨 CPM-RH65S 丨 CPM-RH40T 丨 CPM-RH40T(3P) 丨 CPM-RH40S 丨 CPM-RH40TA 丨 CPM-RH40SA 丨 CPM-RH20T 丨 CPM-RH20T(3P) 丨 CPM-RH20S 丨 CPM-RH20TA 丨 CPM-RH20SA 丨 CPM-RH20D 丨 CPM-RH10D 丨 CPM-RH10D(24V) 丨 CPM-RH5D
產品描述
本產品是專用于交流AC低壓380V系統中，由感應雷電波或其他原因在系統中引起過壓，過流，浪涌干擾對用電設備引起侵害的電涌保護SPD裝置。CPM-R系列產品將SPD所必須的短路保護集成于SPD模塊內，原需要選用熔斷器+CPM的場合，改選CPM-R系列產品后，無須配置熔斷器。
產品特點：
保護特性方式：限壓型
端口方式：壓接端子
外殼材料： 阻燃PC塑料
工作溫度T：-40℃至+85℃
外型尺寸：143.7×118.5×73mm
當用戶需要時可加裝電報警端子
插入相線截面積S：16≤S≤35mm2
插入接地線截面積S：25≤S≤35mm2

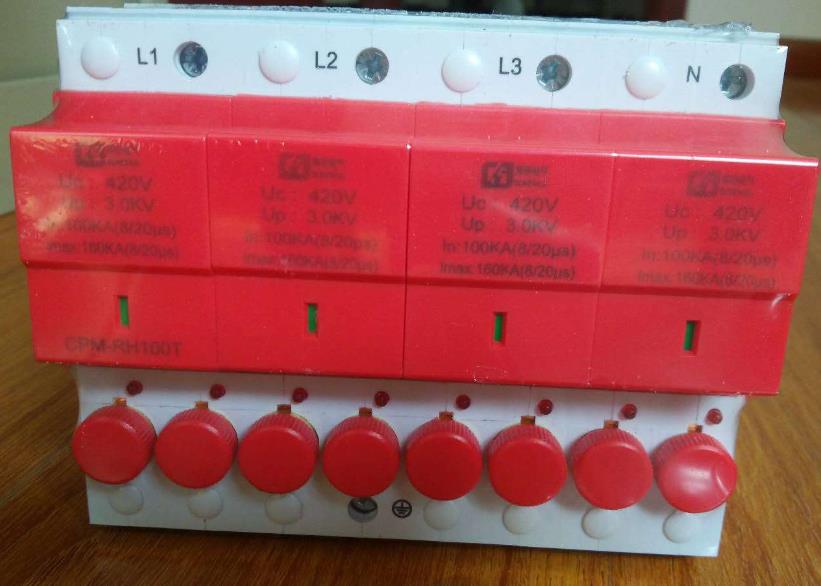

CPM-RH100T
1.標稱電壓Un(AC)： | 380V |
2.最大持續電壓Uc(AC)： | 420V |
3.每路泄漏電流Ile： | ≤20μA |
4.導通電壓Vlma(DC)： | 680V±10% |
5.放電電流In(8/20μs)： | ≤100KA |
6.最大放電電流Imax(8/20μs)： | 160KA |
7.保護水平Up（100KA）： | ≤3.0KV |
8.響應時間ta： | ≤25ns |
CPM-RH80T
1.標稱電壓Un(AC)： | 380V |
2.最大持續電壓Uc(AC)： | 420V |
3.每路泄漏電流Ile： | ≤20μA |
4.導通電壓Vlma(DC)： | 680V±10% |
5.放電電流In(8/20μs)： | ≤80KA |
6.最大放電電流Imax(8/20μs)： | 120KA |
7.保護水平Up（100KA）： | ≤2.6KV |
8.響應時間ta： | ≤25ns |
CPM-RH65T
1.標稱電壓Un(AC)： | 380V |
2.最大持續電壓Uc(AC)： | 420V |
3.每路泄漏電流Ile： | ≤20μA |
4.導通電壓Vlma(DC)： | 680V±10% |
5.放電電流In(8/20μs)： | ≤65KA |
6.最大放電電流Imax(8/20μs)： | 85KA |
7.保護水平Up（100KA）： | ≤2.8KV |
8.響應時間ta： | ≤25ns |
CPM-RH40T
1.標稱電壓Un(AC)： | 380V |
2.最大持續電壓Uc(AC)： | 420V |
3.每路泄漏電流Ile： | ≤20μA |
4.導通電壓Vlma(DC)： | 680V±10% |
5.放電電流In(8/20μs)： | ≤40KA |
6.最大放電電流Imax(8/20μs)： | 80KA |
7.保護水平Up（100KA）： | ≤1.9KV |
8.響應時間ta： | ≤25ns |
CPM-RH20T
1.標稱電壓Un(AC)： | 380V |
2.最大持續電壓Uc(AC)： | 420V |
3.每路泄漏電流Ile： | ≤20μA |
4.導通電壓Vlma(DC)： | 680V±10% |
5.放電電流In(8/20μs)： | ≤20KA |
6.最大放電電流Imax(8/20μs)： | 40KA |
7.保護水平Up（100KA）： | ≤1.5KV |
8.響應時間ta： | ≤25ns |
