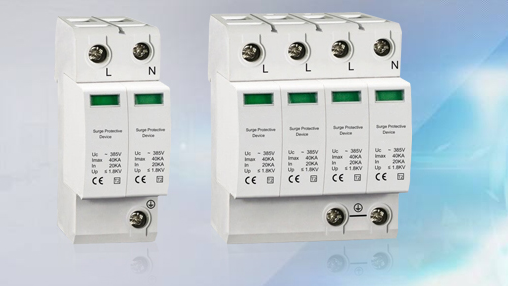

浪涌CDY1-80/4P 避雷器
閱讀次數:1314 發布時間:2020-09-08
CDY1-80/4P 響應速度快,產品品質高;CDY1-80/4P 價格合理,服務上乘;CDY1-80/4P 以優質和專業的口碑做好每一項工程!

【CDY1-系列產品參數】
浪涌Imax: | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC: | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up: | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
CDY1-80/4P 電源防雷器應用
CDY1-80/4P 為根據IEC61312、IEC61643、VDE0675標準設計,用于B類防雷保護的場合,該過電壓保護器尤其適用于TT和IT電網場合。防雷器采用新型的設計,既做到符合DIN VDE0100 Part534/A1的標準要求,又使得該型號在TT和IT電網上的安裝變得簡單易行。防雷器保護用戶設備免遭由于雷電和開關操作所引起的瞬態浪涌的危害。
【浪涌接線圖】

【CDY1-80/4P 產品功能】
采用三組氧化鋅壓敏電阻模塊對v25——b/3+NPE型避雷器的相線與零線之間的電壓進行限制,使過電壓鉗制到很低的振幅,壓敏電阻在很短的響應時間內釋放出大的放電電流。在零線和地線保護中,該模型采用高能石墨電極間隙放電模塊來限制零線與地線之間的過電壓。當電網故障電壓導致內部防雷模塊快速老化時,防雷裝置內防雷模塊內置的動態熱斷路器動作,使防雷模塊能安全地跟隨主線路線路線路分開,顯示窗口及時由綠色變為紅色,并提供多種報警方式。
避雷器采用了一種新的結構,當避雷器因電力負荷過載時,使防雷模塊的前熔斷器(空開)安全工作,為避免其他類型防雷箱防雷裝置內部結構不合理導致避雷器內壓敏電阻連續短路而造成的嚴重后果,采用了新的結構,使內部防雷模塊的前端熔斷器(空開)在雷電防護模塊因電波運動過大而過載時安全運行,使防雷模塊能與主電路安全隔離,避免因防雷裝置連續打開而造成短路損壞。
【CDY1- 產品型號】
CDY1-80/4P
CDY1-80/4P-385
CDY1-80/1P+N
CDY1-80/3P+N-385
CDY1-80/NPE-225
【CDY1- 產品優勢】
高能電涌保護,內置瞬間過流斷路裝置;
遙信電涌保護,可插拔更換防雷模塊;
失效檢測指示,單模塊放電電流10~40KA;
標準模塊化,安裝內置過熱斷路裝置;
ns級反應速度,插拔防呆設計。
