ZGG40-500(2+1)PV型電源模塊浪涌保護器
閱讀次數:1465 發布時間:2020-09-04
ZGG40-500(2+1)型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大,ZGG40-500(2+1)產品壽命長、 維護簡單、安裝方便!十五年防雷經驗,技術可靠, 避雷器,應用范圍廣, ZGG40-500(2+1)價格合理,產品精良,性能優越!十年如一日,用心塑造安全!

ZGG40-500(2+1)PV型電源模塊浪涌保護器
概述
ZGG40-500(2+1)PV型電源模塊浪涌保護器并聯在直流電源系統或光伏發電系統中,可用于光伏發電站中逆變器的第二級防護。電源模塊浪涌保護器內部采用壓敏電阻作為防護元件,同時內部具有防止過熱、過流的安全脫離機構,來確保產品出現故障時,安全熄滅直流電弧,保證產品不出現燃燒等事故。在沒有電涌時,SPD具有高阻抗,當出現電涌電流和過電壓時,SPD將以≤25ns的速度響應、阻抗持續的減小,將SPD兩端的電壓限制在一個較低的水平,從而達到防止雷電過電壓(直接雷擊過電壓、感應雷電過電壓等)、操作過電壓(電氣裝置內任何開關動作、故障開始、中斷等產生的過電壓)和暫時過電壓(低壓配電系統的故障、電容器動作和電動機停機、啟動等產生的過電壓)對設備的損壞。
技術指標
| 過載特性模式 | 開路模式 |
| 最大持續運行電壓 UCPV | 600 V DC |
| 額定短路電流 ISCPV | 200 A |
| 標稱放電電流 In(8/20μs) | 20 kA |
| 最大放電電流 Imax(8/20μs) | 40 kA |
| 電壓保護水平 Up | 2.5 kV |
| 殘流 IPE | DC:≤20μA; AC:≤500μA |
| 保護模式 | + — -、+/- —PE |
| 外殼防護等級(IP代碼) | IP 20 |
| 應用系統 | 光伏系統 |
| 安裝形式 | 35 mm標準導軌 |

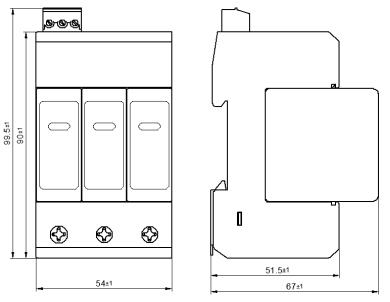

外型結構

執行標準
EN 50539-11:2013 低壓電涌保護器:包括直流的特殊應用的電涌保護器(SPD) 第11部分:用于光伏系統的電涌保護器的性能要求和測試方法
根據GB18802.12 3.1.27 3.1.28 3.1.29:浪涌保護器分為電壓開關型SPD、電壓限制型SPD以及復合型SPD;電壓開關型SPD沒有電涌時具有高阻抗,當對電涌電壓響應時能突變成低阻抗的SPD;電壓限制型SPD在沒有電涌時具有高阻抗,但是隨著電涌電流和電壓的上升,其阻抗將持續的減小;復合型SPD由電壓開關型元件和電壓限制型元件組成,其特性隨所加的電壓的特征可以表現為電壓開關型、電壓限制型或兩者皆有。
浪涌保護器平時是一個并聯在電路上的高阻抗電器,而當電涌電流和電壓上升時,浪涌保護器的阻抗會下降,此時浪涌保護器可視為導線,暫態短路電流和雷電流會通過浪涌保護器泄放到大地,這和規范GB 18802.1 3.1(浪涌保護器是用于泄放瞬態過電壓和泄放電涌電流的電器)對浪涌保護器的功能描述相同。
