ZGG30-750(3+0) 型電源模塊浪涌保護器
閱讀次數：1407 發布時間：2020-09-04
ZGG30-750(3+0)型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，ZGG30-750(3+0)產品壽命長、 維護簡單、安裝方便！十五年防雷經驗，技術可靠, 避雷器,應用范圍廣, ZGG30-750(3+0)價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
ZGG30-750(3+0)型電源模塊浪涌保護器
概述
ZGG30-750(3+0)型電源模塊浪涌保護器由壓敏電阻型電源模塊和底座組成，分別用于L-PEN的第二級保護。模塊具有防反插功能。該電源模塊浪涌保護器具有過熱保護、失效指示和集中遙信報警干接點，可利用干接點對模塊是否安裝可靠和模塊工作狀態進行遠程監控。
技術指標
| 最大持續運行電壓 Uc | 600 V AC |
| 標稱放電電流 In(8/20μs) | 15 kA |
| 最大放電電流 Imax(8/20μs) | 30 kA |
| 電壓保護水平 Up | 3.0 kV |
| 保護模式 | L-PEN |
| 外殼防護等級（IP代碼） | IP 20 |
| 應用系統 | TN-C |
| 安裝形式 | 35 mm標準導軌 |

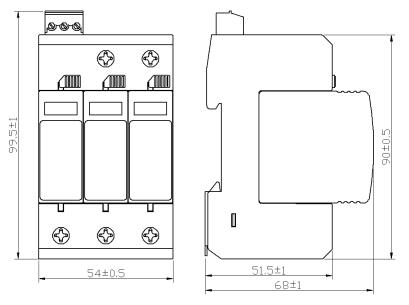

外型結構
執行標準
UL1449 浪涌保護器安全標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
配電箱中的浪涌保護是：浪涌保護器（SPD）會將來自電源插座的電流輸送給電源板上插接的多個電氣和電子設備。如果產生浪涌或尖峰，使電壓超過了可接受的級別，SPD會將多出來的電流分流到電源插座的地線，保護電路的安全使用。配電箱中浪涌的來源分為外部（雷電原因）和內部（電氣設備啟停和故障等），而含有浪涌阻絕裝置的產品可以有效地吸收突發的巨大能量，以保護連接設備免于受損。
根據GB 50343-2012中5.4.3要求：進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置Ⅰ類試驗的浪涌保護器或Ⅱ類試驗的浪涌保護器作為1級保護；在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置Ⅱ類或 Ⅲ類試驗的浪涌保護器作為后級保護;
在實際應用中，浪涌后備保護器被串聯在SPD的前端，當防雷支路上有沖擊電流時不脫扣，使雷電流順利通過SPD泄放到大地；當防雷支路上出現工頻電流時，它可以在電流達到3A時，0.1S內速斷，從而保護SPD不起火。
同時根據GB18802.1和GB50057的相關要求：SPD回路前端必須串聯過電流保護電器(如熔斷器和斷路器)，而當SPD失效或短路時,熔斷器和斷路器由于不能與SPD協調配合,導致發生火災和設備遭雷擊損壞的事故。
所以配電箱后備保護器（SCB）在雷電防護功能中擔任著重要的作用，能快速分?jǐn)啾Ｗo(hù)SPD不在TOV下?lián)p壞起火，還能在雷電沖擊電流下不誤動，使SPD發揮其原本的作用泄放雷電沖擊電流，同時也能在SPD劣化后可快速分?jǐn)啵鸬骄咀饔茫嵝压ぷ魅藛T及時更換劣化的SPD，防止在發生雷擊時SPD失效導致保護的電氣設備損壞，可見配電箱中安裝浪涌后備保護器的重要性。
相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
