DK-60模塊式電源電涌保護器
閱讀次數：979 發布時間：2020-09-02
DK-60響應速度快，DK-60通流容量大(沖擊電流1..為65kA/線)，DK-60產品壽命長、DK-60維護簡單

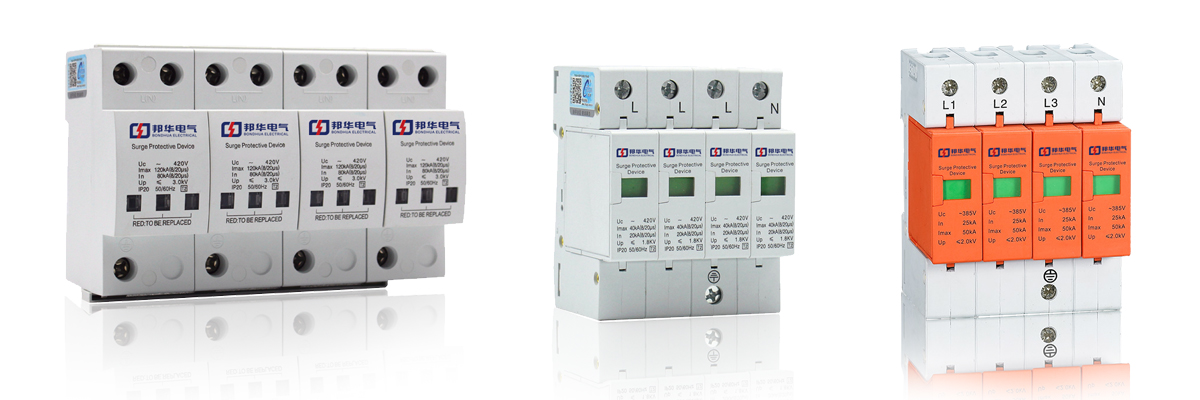

模塊式電源電涌保護器：DK-60
模塊式電源SPD
DK-40系列 產品介紹
●產品設計標準:本產品按照IEC相關標準設計，產品性能符合GB 18802. 1-2011《低壓電涌保護器(SPD)第1部分: 低壓配電系統的電涌保護器性能要求和試驗方法》國家標準的要求。
●產品結構:本產品采用獨立模塊化設計，密封性好，適用于35mm導軌式安裝。每組線路的防雷模塊采用溫控斷路技術，有過流保護功能。防雷模塊劣化時自動脫扣，能徹底避免火險。防雷模塊內設遠程告警接口，便于遠程監控。
●產品特點:本產品具有殘壓低、響應速度快，通流容量大(沖擊電流1..為65kA/線)，產品壽命長、維護簡單、安裝方便等特點。
●適用范圍:一般安裝在建筑物低壓總配電柜/箱，可保護安裝在建筑物LPZ1與LPZ2邊界處配電系統中的各種電源進線端的，耐受沖擊電壓類別為Ⅲ類的電源設備。
產品參數：
電湯 | SPD類型 | |
防雷保護等級 | 級 | |
適用的供電系統類型 | 、ITN、IT | |
額定電壓U | 220W/3EN AC | |
最大持續運行電壓u | 385VAC | |
額定工作頻率 | 50Hz/6QH | |
標稱放電電流I(8/20 u s) | 3OkA | |
最大放電電流l_(8/20 u s) | cbkA | |
電壓保護水平U | 1.7kV | |
響應時間(LN-PE) | 之25ns | |
外觀 | 外殼防護材質 | P |
外殼阻燃等級 | u94—O | |
外殼防護等級 | IP20 | |
外殼顏色 | 灰白 | |
工作狀態指示 | 指示窗指示. | |
安裝方式 | 3m標準導軌 | |
接線端口數量 | 5PIN(4P)或3PIN(2P) | |
接口類型 | 壓線框接線柱 | |
螺栓規格 | ||
LD端連接導線(BVR截面 | ~35mi | |
PE端連接導線(BVR截面 | 10md～35md |
產品型號表：
產品型號 保護模式 產品尺寸(mm) | ||
DK-60 2p | L/N-PE | 36×90×69 |
DK-60 3p | L-PE | 54×90×69 |
DK-60 4p | L/N-PE | |
DK-60 3+1 | L-N-PE | |
低壓配電系統電源設備的耐壓沖擊過電壓類別: 11類
低壓配電系統電源設備的耐壓沖擊過電壓額定值: 2. 5kV
雷電防護區類別: LPZ1與LPZ2交界處
防護級別:低壓配電系統第二級保護
