DK-40?模塊式電源電涌保護器
閱讀次數：997 發布時間：2020-09-02
DK-40殘壓低、響應速度快，DK-40通流容量大(沖擊電流1..為40kA/線)，產品壽命長、DK-40維護簡單、安裝方便

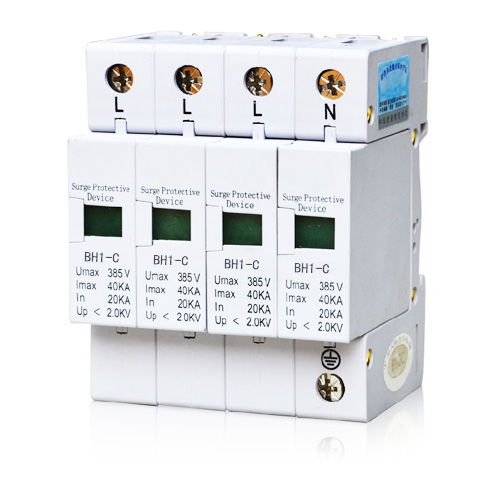

模塊式電源電涌保護器：DK-40
模塊式電源SPD
DK-40系列 產品介紹
●產品設計標準:本產品按照IEC相關標準設計，產品性能符合GB 18802. 1-2011《低壓電涌保護器(SPD)第1部分: 低壓配電系統的電涌保護器性能要求和試驗方法》國家標準的要求。
●產品結構:本產品采用獨立模塊化設計，密封性好，適用于35mm導軌式安裝。每組線路的防雷模塊采用溫控?cái)嗦芳夹g(shù)，有過流保護功能。防雷模塊劣化時自動脫扣，能徹底避免火險。防雷模塊內設遠程告警接口，便于遠程監控。
●產品特點:本產品具有殘壓低、響應速度快，通流容量大(沖擊電流1..為40kA/線)，產品壽命長、維護簡單、安裝方便等特點。
●適用范圍:一般安裝在建筑物低壓總配電柜/箱，可保護安裝在建筑物L(fēng)PZ1與LPZ2邊界處配電系統中的各種電源進線端的，耐受沖擊電壓類別為II類的電源設備。
產品參數：
電涌保護電氣參數 | SPD類型 | 一端口 |
防雷保護等級 | B級 | |
適用的供電系統類型 | TT、TN、IT | |
額定電壓U。 | 220V/380VAC | |
最大持續運行電壓U | 385VAC | |
額定工作頻率 | 50Hz/60Hz | |
標稱放電電流1,(8/20s) | 20kA | |
最大放電電流I(8/20μs) | 40kA | |
電壓保護水平U | 1.6kV | |
響應時間(L/N-PE) | <25ns | |
外觀參數安裝線路連接參數 | 外殼防護材質 | PC |
外殼阻燃等級 | U94V一0 | |
外殼防護等級 | IP20 | |
外殼顏色 | 灰白 | |
工作狀態指示 | 故障時顯殺紅色。 | |
安裝方式 | 35mm標準導軌 | |
接線端口數量 | 5PIN(4P)或3PIN(2P) | |
接口類型 | 壓線框接線柱 | |
螺栓規格 | M6 | |
L(NO端連接導線(BVR)截面 | 6mm?'~35em2 | |
PE端連接導線(BVR)截面 | 10m'~35mm |
產品型號參數
產品型號 保護模式 產品尺寸 | ||
DK-402P | L/N-PE | 36×90×68 |
DK-401+1 | L-N-PE | 36×90×68 |
DK-404P | L/N-PE | 72×90×68 |
DK-40 3+1 | L-N-PE | |
低壓配電系統電源設備的耐壓沖擊過電壓類別: 11類
低壓配電系統電源設備的耐壓沖擊過電壓額定值: 2. 5kV
雷電防護區類別: LPZ1與LPZ2交界處
防護級別:低壓配電系統第二級保護
