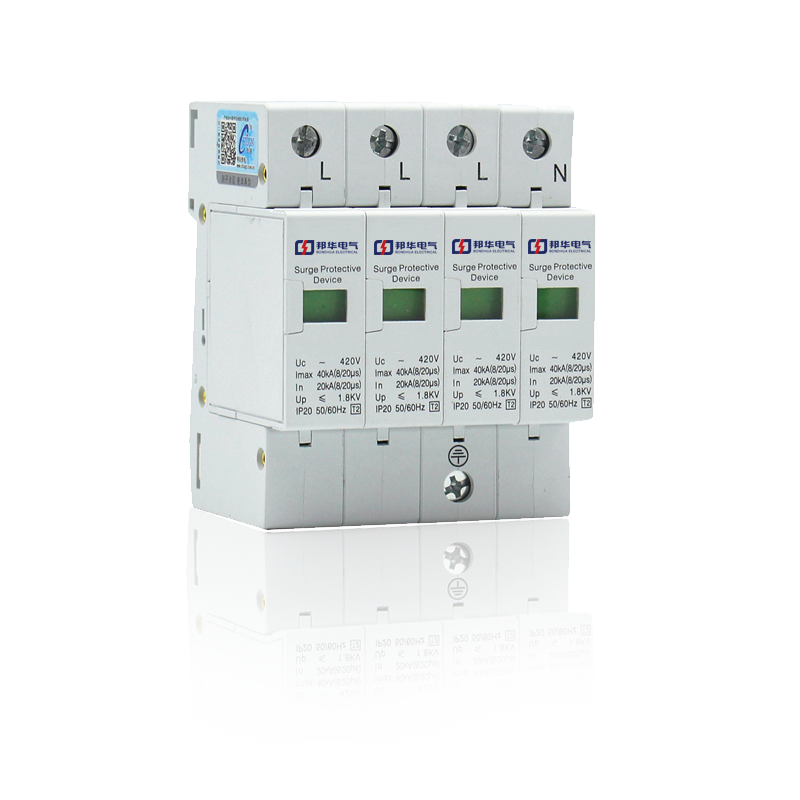

浪涌保護器的關鍵性作用

浪涌對電路的影響包括浪涌電流和浪涌電壓，是指電路之中超過正常工作電壓和電流的現象。在工業通信領域之中，既有雷電過電壓和雷電落下引起的感應雷浪涌，也有電力系統開關操作引起的浪涌（特別是重感性負載）。這些浪涌產生的暫態過電壓和過電流會導致數據總線通信網絡癱瘓，甚至使元件發出錯誤的信號，這將給用戶帶來巨大的損失。

首先了解幾種典型的暫態擾動：從表中可以看出，浪涌能量最大，過電流最大，所以危害也最大。

浪涌有兩種類型：共模和差模。雷電或大電流開關產生的浪涌一般為共模；差模浪涌通常是由于高壓線經過數據電纜鄰近，數據電纜與高壓線間的絕緣不良而引起的，在數據通信網絡之中會長期穩定。光耦或磁耦合器的標稱耐壓為共模，即從后端到后端的耐壓。如果耐壓超過這個極限，后端和前端將一起燒毀；元件不會承受標稱差模耐受電壓。差模耐壓能力由電路設計決定。如果差模電壓超過電路承載范圍，前端會燒壞，后端不會燒壞。

防浪涌電路通常分為：隔離方法和規避方法

母線浪涌保護方案有兩種：采用分立元件構建或采用集成模塊。

許多應用需要滿足IEC61000-4-2靜電放電4級和IEC61000-4-5浪涌抗擾度4級的要求。一般收發器ESD，浪涌保護級別較低，如ctm1051m隔離can接收器隔離電壓為2500vdc，裸露金屬外殼，ESD，浪涌電平低，因此有必要增加周圍電路。

隔離方法：采用光耦合器或磁耦合器來分離輸入輸出信號。這種隔離方法只能抑制共模浪涌，而不能抑制差模浪涌。

規避方法：將主設備接地連接在一起形成單點接地，一旦出現浪涌，就可以安全地傳遞浪涌能量，此外，還需要增加一些浪涌抑制裝置，主要是TVs管，變阻器、氣體放電管。

如果將隔離方法與規避方法相結合，可以更好地保護系統。一方面，規避裝置可以抑制浪涌保護隔離裝置，還可以抑制母線之上產生的差模浪涌。隔離裝置抑制共模浪涌，保護主要設備。兩者相輔相成，可以更好的保護總線設備。

GDT置于后端，提供一級保護。當雷擊和浪涌發生時，GDT會瞬間達到低阻狀態，為瞬時大電流提供放電通道，并連接can_uuh、can_uuuu，L間的電壓鉗制在20v超過。實際值可根據保護等級和設備成本進行調整。R3、R4推薦采用PTC，D1~D6推薦采用快恢復二極管。

如果設備參數不合適，很容易引起電磁兼容問題。有沒有更簡單的保護設計？答案是肯定的。可選用專業的信號浪涌抑制器sp00s12，用于各種信號傳輸系統之中，抑制雷擊、浪涌、過電壓等有害信號，保護設備的信號端口。采用ZLG全隔離CTM或SC系列隔離can收發器，可以大大提高產品的集成度，同時大大縮短開發周期。
