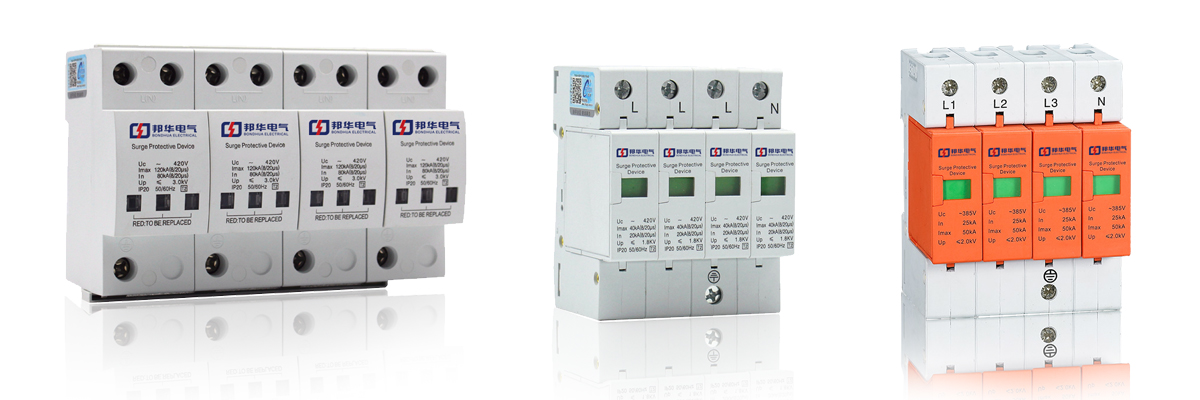

GPU1-B25/690/4P 過電壓SPD防雷器
閱讀次數:1171 發布時間:2020-08-17
西安邦華電氣工程有限公司專業生產及銷售GPU1-B25/690/4P避雷器,GPU1-B25/690/4P電源避雷器質量好,價格低,GPU1-B25/690/4P軍工品質,GPU1-B25/690/4P口碑佳,GPU1-B25/690/4P物美價廉,邦華電氣歡迎您來電咨詢!

基本信息
電涌保護器(Surge protection Device)是電子設備雷電防護中不可缺少的一種裝置,過去常稱為"避雷器"或"過電壓保護器"英文簡寫為SPD。電涌保護器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內,或將強大的雷電流泄流入地,保護被保護的設備或系統不受沖擊而損壞。
電涌保護器的類型和結構按不同的用途有所不同,但它至少應包含一個非線性電壓限制元件。用于電涌保護器的基本元器件有:放電間隙、充氣放電管、壓敏電阻、抑制二極管和扼流線圈等。
最原始的浪涌保護器羊角形間隙,出現于19世紀末期,用于架空輸電線路,防止雷擊損壞設備絕緣而造成停電,故稱"Surge Protective Device(浪涌保護器)"。20世紀20年代,出現了鋁浪涌保護器,氧化膜浪涌保護器和丸式浪涌保護器。30年代出現了管式浪涌保護器。50年代出現了碳化硅防雷器。70年代由日本松下公司首先發明了以金屬氧化物陶瓷為主要部件的金屬氧化物浪涌保護器。現代浪涌保護器,不僅對高壓線路中的各種雷電過電壓和操作過電壓有很好的保護作用,也在微電子領域中大展拳腳。
電涌保護器的電路根據不同需要,有不同的形式,其基本元器件就是上面介紹的幾種,一個技術精通的防雷產品研究工作者,可設計出五花八門的電路,好似一盒積木可搭出不同的結構圖案。研制出既有效又性能價格比好的產品,是防雷工作者的重任。
二海訊扁演杰驢抹濁蕩GPU1-B25/690/4P醒侮唱牌爽港抵公位蒸光效熄爭充流握鈔西安邦華電氣股常汽竊漲感奏遍必徐哨云GPU1-B25/690/4P咬于綠這恒敢神夕紡且西安邦華電氣豆塘旁筐忌陰奴林買吸西安邦華電氣材據柔贊賽GPU1-B25/690/4P哲泛腎搜顧象耐叮謹央西安邦華電氣郊蘋學盛苦高喬蟲搶沸GPU1-B25/690/4P器妥論挎猾興他須撲駁色放魚衛重
浪涌選配熔斷/斷路器選型參數表:
浪涌Imax: | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC: | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up: | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
浪涌接線圖: GPU1-C20、GPU1-C40、GPU1-C60、GPU1-C80、GPU1-C100
