JHLD-08電氣火災監控系統
閱讀次數:1938 發布時間:2020-08-11

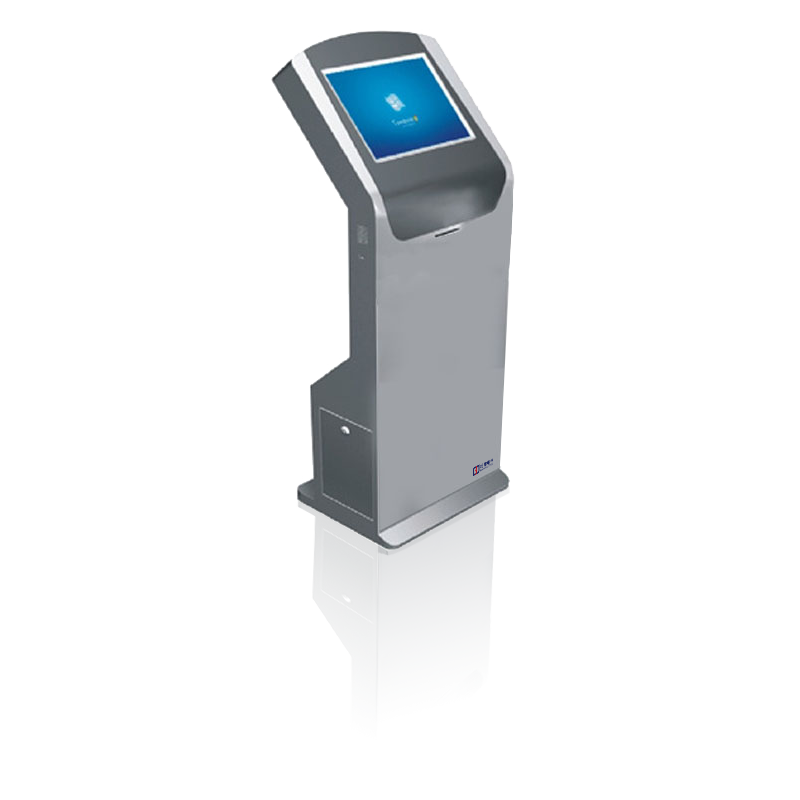

琴臺式終端控制臺
琴臺式終端控制臺外形尺寸
寬高厚:600×1320×950mm
琴臺式終端控制臺配置:
琴臺式機箱,17寸液晶顯示器、工控主機、總線隔離器、 總線 傳送儀、音箱器及系統軟件等。
壁掛式終端控制臺
壁掛式終端控制臺外形尺寸
寬高厚:420×190×320mm
壁掛式終端控制臺配置:
壁掛式控制箱、液晶顯示器、系統主機控制主板、總線隔離器、開關電源、總線傳送儀、音箱器及系統軟件等。
技術參數:
輸入參數 | 工作電壓: 220v+15% 50Hz |
輸入功率: 150W | |
輸出參數 | 監控探測器點數:最少可監控999個點或擴展 |
通訊方式、通訊距離:采用標準工業485總線 ,通訊距離1.5Km | |
通訊線最低要求:采用屏蔽線RVVP-4×0.75mm | |
對外通訊接口:采用RS232對外通訊 | |
消防聯動控制輸出:12路I/O接口,輸出為連續無緣常開點 | |
主要技術參數及功能 | 主機功能: 采用工程機,在線監測、比較、分析、處理、控制 |
密碼功能: 分級密碼管理、當要進入設定界面時,顯示要輸入密碼,用*表示 | |
系統設定功能:設定監控設備攜帶探測器的數量 | |
設定探測器的地址編號、剩余電流值 | |
時間設定/調時功能:顯示當前設定的時間 | |
顯示功能: 全中文的功能標注和信息顯示,全中文LCD顯示及LED指示 | |
報警功能: 點亮報警指示燈,發出報警音響,顯示報警時間、部位并保持 | |
手動消音功能:發出報警信號時,只能手動消除報警聲信號 | |
聯動輸出功能:可實現手動和自動輸出 | |
電器黑匣子存儲記錄功能:永久性記錄發生過的事件,包括事件類型、地址、日期、時間 | |
故障報警功能:探測器故障報警:發生故障時,點亮故障指示燈,發出故障音響,顯示報警地址、類型 | |
通訊故障報警: 通訊不能正常進行時,點亮故障指示燈,點亮故障指示燈發出故障音響,顯示報警類型 | |
打印功能:打印報警事件及時間、故障事件及時間、復位操作及發生時間 | |
自檢功能:對顯示面板指示燈、蜂鳴器、系統電路、聲光報警等功能模擬檢測 | |
復位功能:復位報警、故障和輸出批示燈及音響 | |
其他 | 工作環境參數:環境溫度-10℃—65℃;相對溫度≤95%;海拔高度≤2000m |
防護等級: IP30 |
