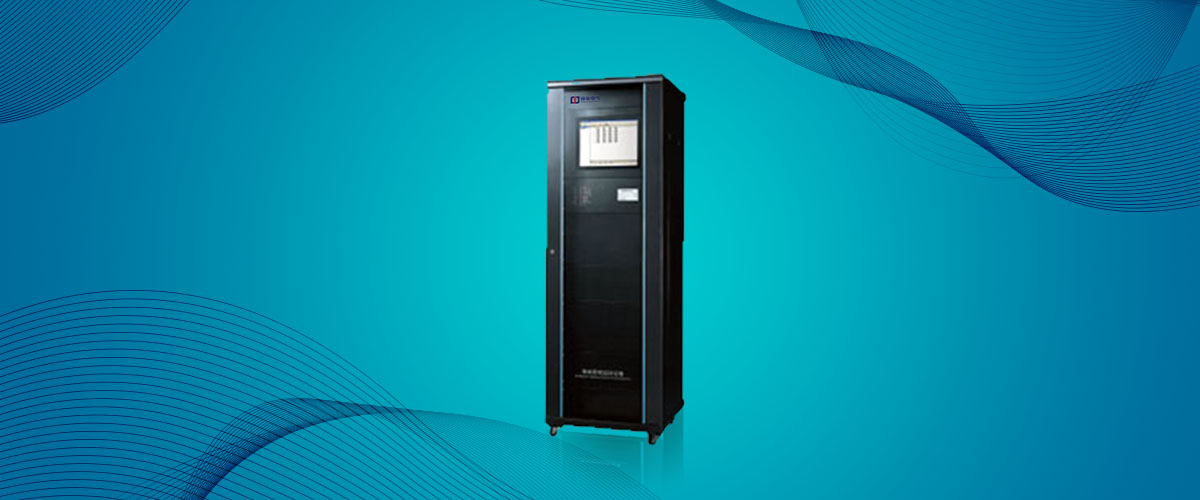

本系統為集中電源集中控制型系統，系統由應急照明控制器、A型應急照明集中電源、消防應急照明燈具、消防應急標志燈具組成。應急照明控制器設置在消防控制室內或有人值守場所，A型應急照明集中電源設置在配電間或電氣豎井內。 智能疏散指示控制器 消防應急照明集中電源 分配電裝置EPS應急電源0.4kVA.

系統功能:

1、電氣系統能夠?qū)ο缿?yīng)急燈具、線路及備電電池狀態進行監測，如消防應急燈具、供電線路或備電電池發生故障，應急照明控制器能夠報警，并定位故障發生點，提醒工作人員在*時間進行維護，確保建筑內應急照明和疏散指示燈具的正常工作。

2、電氣智能控制功能：通過應急照明控制器可以遠程設定消防應急燈具基本工作方式，如持續式、非持續式、可控式；配合監測系統可以自動控制或手動（強制）控制應急燈具的應急轉換功能，以確保完成監測任務。

3、人員密集場所、老年人照料設施、病房樓或手術部內的樓梯間、前室或合用前室、避難走道的區域地面水平*低照度不應低于10.0lx；消防電梯間的前室或合用前室地面水平*低照度不應低于5.0lx；人員密集場所的區域地面水平*低照度不應低于3.0lx；疏散走道、配電室、消防控制室、消防水泵房、自備發電機房等發生火災時仍需工作、值守的區域地面水平*低照度不應低于1.0lx。

4、應選擇采用節能光源的燈具，消防應急照明燈具的光源色溫不應低于2700K，室內B型燈具的防護等級不應低于IP34。

5、GB51309-2018中規定蓄電池電源選擇安全性高、不含重金屬等對環境有害物質的蓄電池，本系統所采用的蓄電池均為鋰電池。

6、配接燈具的額定功率總和不應大于配電回路額定功率的80%%%；A型燈具配電回路的額定電流不應大于6A；B型燈具配電回路的額定電流不應大于10A.

7、集中電源在電氣豎井內，應選擇防護等級不低于IP33;沿電氣豎井垂直方向為不同樓層的燈具供電時，集中電源的每個輸出回路在住宅建筑的供電范圍不超過18層。

8、電氣應急照明控制器采用通信協議與消防聯動控制器通信時，應選擇與消防聯動控制器的通信接口和通訊協議的兼容性滿足現行*標準《火災自動報警系統組件兼容性要求》GB22134有關規定的產品。

9、電氣應急照明控制器直接控制燈具的總數量不應大于3200,A型應急照明集中電源每回回路配接燈具的數量不宜超過60只。

10、聯動控制：火災確認后,由火災報警控制器或消防聯動控制器在1S內發出聯動信信號，應急照明控制器在 接受指令后，將全部區域消防應急照明燈具在5S內一次性同時轉入應急（點亮）狀態。指令完成后發出相應反饋總信號。
