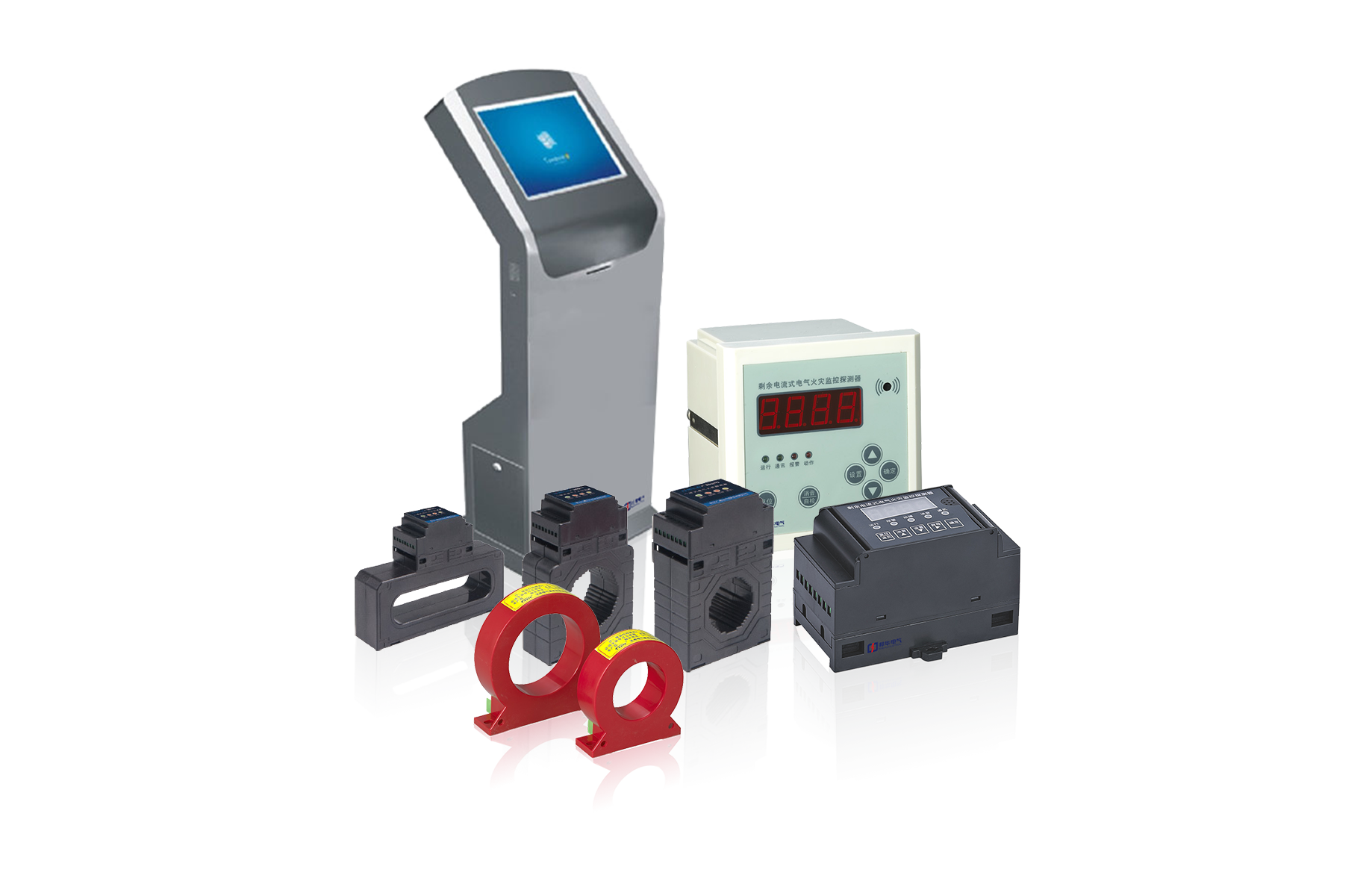

EF-RT4/A5 電氣火災探測器EF-RT8
閱讀次數：2507 發布時間：2020-08-07
電氣火災監控設備：EF-64N/A5、EF-128N/A5、EF-128N/A3SG、EF-128N/A3ST
本產品符合標準：GB14287.1－2014《電氣火災監控系統 第1部分：電氣火災監控設備》
◇ 輸入交流電源：AC220V±15% 50Hz。
◇ 通訊方式采用標準工業RS485總線，正常通訊距離小于1200米，超過可通過中繼器延長通訊距離。
◇ 通訊容量為每條回路128臺探測器。
◇ 最多可以輸出4路電源，輸出電壓及功率：DC24V/4A。
◇ 兩路常開干結點，可用于消防聯動控制。
◇ 黑匣子記憶功能，可大容量記錄存儲異常故障事件，存儲事件超過20萬條。
◇ 主用電源停電時，備用電源可以滿足4h的供電要求。
◇ 防護等級：IP30。
剩余電流式電氣火災監控探測器：EF-R1/Y45D、EF-R1/Y70D、EF-R1/150F18D、EF-R1/210F34D
本產品符合標準：GB14287.2－2014《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》
輸入電源：DC24V
輸入功率：0.5W
通訊制式：標準工業485總線（2線制）
通訊距離：最大通訊距離1200米
地址設定：設定范圍：1～128，現場可設定
報警閾值設定：出廠默認300mA，現場可設定
報警方式：LED指示燈顯示
工作環境溫度：－10℃～55℃
工作環境濕度：≤95％
海拔高度：≤2000m
防護等級：IP40
組合式電氣火災監控探測器：EF-R8/A5、EF-R1-VA、EF-RT4/A5
本產品符合標準：GB14287.2－2014《電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》
GB14287.3－2014《電氣火災監控系統 第3部分：測溫式電氣火災監控探測器》
主要技術參數
輸入電源方式：DC24V和AC220V兩種工作方式
輸入功率：< 0.8W
配接傳感器：可配接1～8只剩余電流傳感器和1～4只溫度傳感器
通訊制式：標準工業485總線（2線制）
通訊距離：最大通訊距離1200米
繼電器動作輸出：4路無源常開點輸出（AC220V/1A，DC24V/1A）
地址設定：設定范圍：1～128，現場可設定
剩余電流報警閾值設定：出廠默認300mA，現場可設定
溫度報警值設定：出廠默認70℃，現場可設定
報警方式：LED報警指示，LCD顯示報警部位和類型
安裝方式：標準35mm導軌安裝
工作環境溫度：－10℃～55℃
工作環境濕度：≤95％
海拔高度：≤2000m
防護等級：IP40
溫度傳感器型：TC TL
安裝接線方式：
| 箱柜溫度傳感器設置方法 | 導線溫度傳感器設置方法 | 電纜溫度傳感器設置方法 |
| 將溫度傳感器直接壓接于模塊上，通過空氣取樣箱柜的平均溫度，檢測箱柜溫升；每箱柜需一個或多個溫度傳感器。 | 將溫度傳感器與A、B、C、N分別壓接在靠近接線端子處的絕緣導線外表處，取樣為絕緣材料的溫度，可檢驗線路的長期過電流溫升及因接觸不良的接點溫升；每路需四個溫度傳感器。 | 將溫度傳感器直接壓接在電纜的絕緣材料外表處，取樣為絕緣材料的溫度，檢測線路的長期過電流溫升；每路只需一個溫度傳感器。 |
主要技術參數：
1. 溫度量程：－40～＋255℃；
2. 信號輸出方式：模擬量信號，二線輸出，標準出線1m；
3. 延長線要求：NH-RV2*0.5mm2。
分類及型號規格：
| 序號 | 名稱 | 型號規格 |
| 1 | 箱（柜）溫傳感器 | TC |
| 2 | 線溫傳感器 | TX |
| 3 | 纜溫傳感器 | TL |
