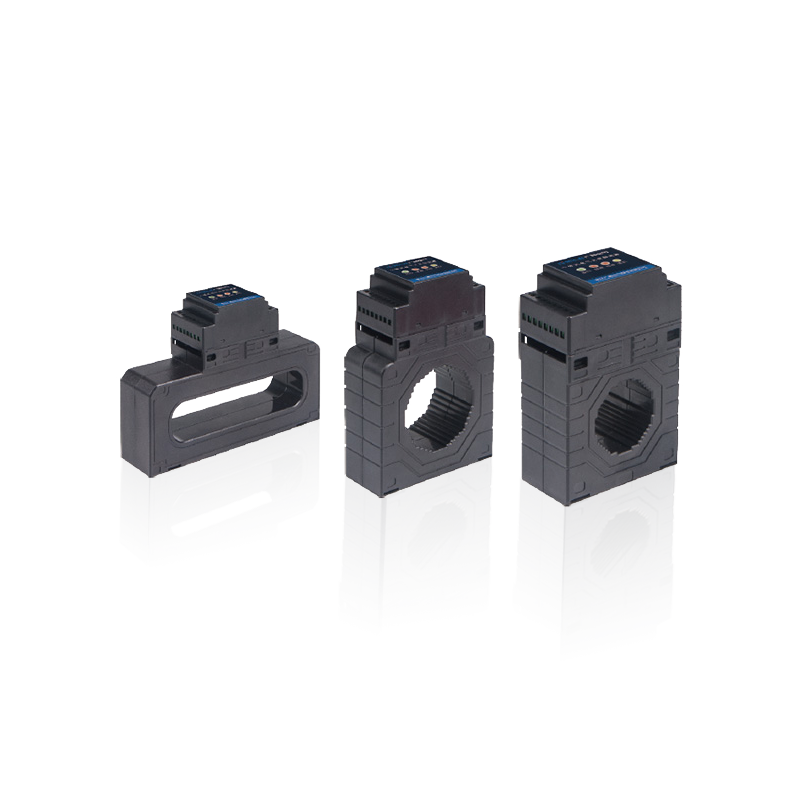

JBF6180系列一體式剩余電流式電氣火災監控探測器JBF6181系列
閱讀次數:2178 發布時間:2020-08-07

剩余電流式電氣火災監控探測器:
JBF6180系列:JBF6180-100、JBF6180-315、JBF6180-630、JBF6180-315C、JBF6180-630C、JBF6180-1000C
JBF6181系列:JBF6181-100、JBF6181-315、JBF6181-630、JBF6181-315C、JBF6181-630C、JBF6181-1000C
功能特點
探測器設置了一個指示燈,通過指示燈不同顏色區分各種狀態。綠色閃爍時表示為正常工作狀態,紅色常亮為報警狀態。
低功耗工作,采用總線供電,最大傳輸距離可達1500米。
實時將電流值及故障等狀態信號送到配接的電氣火災監控設備。
剩余電流互感器采用灌封工藝,耐受惡劣環境。
獨特的產品PSN碼讀取功能,便于產品跟蹤管理。
技術參數列表
內容 | 技術參數 |
檢測對象 | 剩余電流 |
檢測范圍 | 剩余電流(50~1000)mA |
線 制 | 兩總線,無極性 |
工作電壓 | DC24V |
使用環境 | 溫度(-10~65)℃ 濕度(10~93)%RH(非凝露) |
工作電流 | <0.1mA |
編碼方式 | 使用專用電子編碼器 |
編碼范圍 | 1-252號 |
執行標準 | GB14285.2-2014《電氣火災監控系統》 第2部分:剩余電流式電氣火災監控探測器 |
設備型號規格表
探測器型號 | 報警設定值范圍(mA) | 額定 電流(A) | 尺寸(mm) | 適用檢 | ||
A(高) | C(長) | D(寬) | ||||
JBF6180-100 JBF6181-100 | 50~1000 | 100 | 113 | 99 | 30 | 線纜 |
JBF6180-315 JBF6181-315 | 100~1000 | 315 | 152 | 131 | 30 | 線纜 |
JBF6180-630 JBF6181-630 | 100~1000 | 630 | 181 | 160 | 30 | 線纜 |
JBF6180-315C JBF6181-315C | 200~1000 | 315 | 105 | 208 | 38 | 銅排 |
JBF6180-630C JBF6181-630C | 200~1000 | 630 | 141 | 332 | 38 | 銅排 |
JBF6180-1000C JBF6181-1000C | 200~1000 | 1000 | 184 | 440 | 50 | 銅排 |
接線說明
探測器的接線端子處有兩個帶L1、L2標注的接線端子,兩個端子為無極性總線輸入,接入電氣火災監控設備的回路總線上。
注意:禁止在通電的情況下進行線路連接。
安裝注意事項
接線導線應選用ZR-RVS-2×1.5mm2,兩總線安裝布線時,注意與強電線路分開布線。
當回路通訊線采用屏蔽雙絞線時,屏蔽雙絞線的屏蔽層應良好接地,否則屏蔽層不起作用。
注意:為了保證系統的穩定性,回路總線禁止使用單股導線或者平行線。
