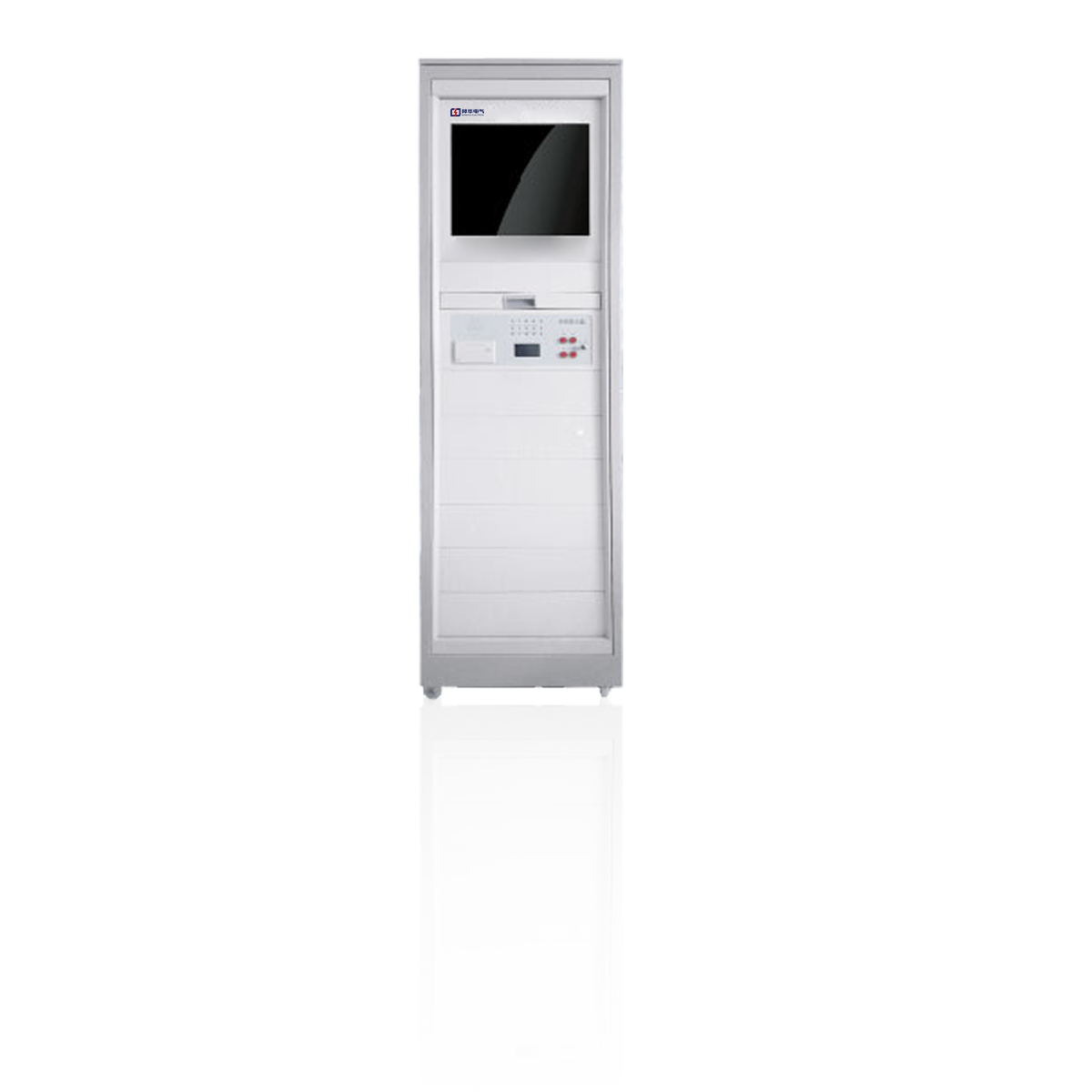

應急照明控制器：YY-C-IMC、YY-C-IPC

產品原理：

當發生火災時，根據火災報警系統提供的火災信號傳輸給控制器，控制器根據火災信號確定著火點的位置，然后通過發指令改變著火點附近的方向指示燈具，使其指向遠離著火點。同時實時監控網絡系統中各個設備的運行狀態，及時顯示各個設備的故障信息等功能。

產品特點：

1、采用工業標準控制處理芯片，實時處理各種任務。

2、液晶屏幕顯示燈具的運行狀態，有聲光報警，使系統設備運行狀態一目了然。

3、設備故障時發出聲光報警。

4、具有與火災探測器聯動接口，通過RS232通訊接口實時聯動。

技術參數：

主電輸入電壓/頻率：AC180～AC260V／50Hz

備電電壓為：DC12V

外形尺寸：372mm*137mm*500mm

輸出回路：8個

設備總數：180 x 8 個；

額定功率： 30W

與火災探測控制器通信接口：RS232

轉換時間/應急時間： 3S／180分鐘

工作環境:相對濕度10%～90%、溫度：-20℃～45℃

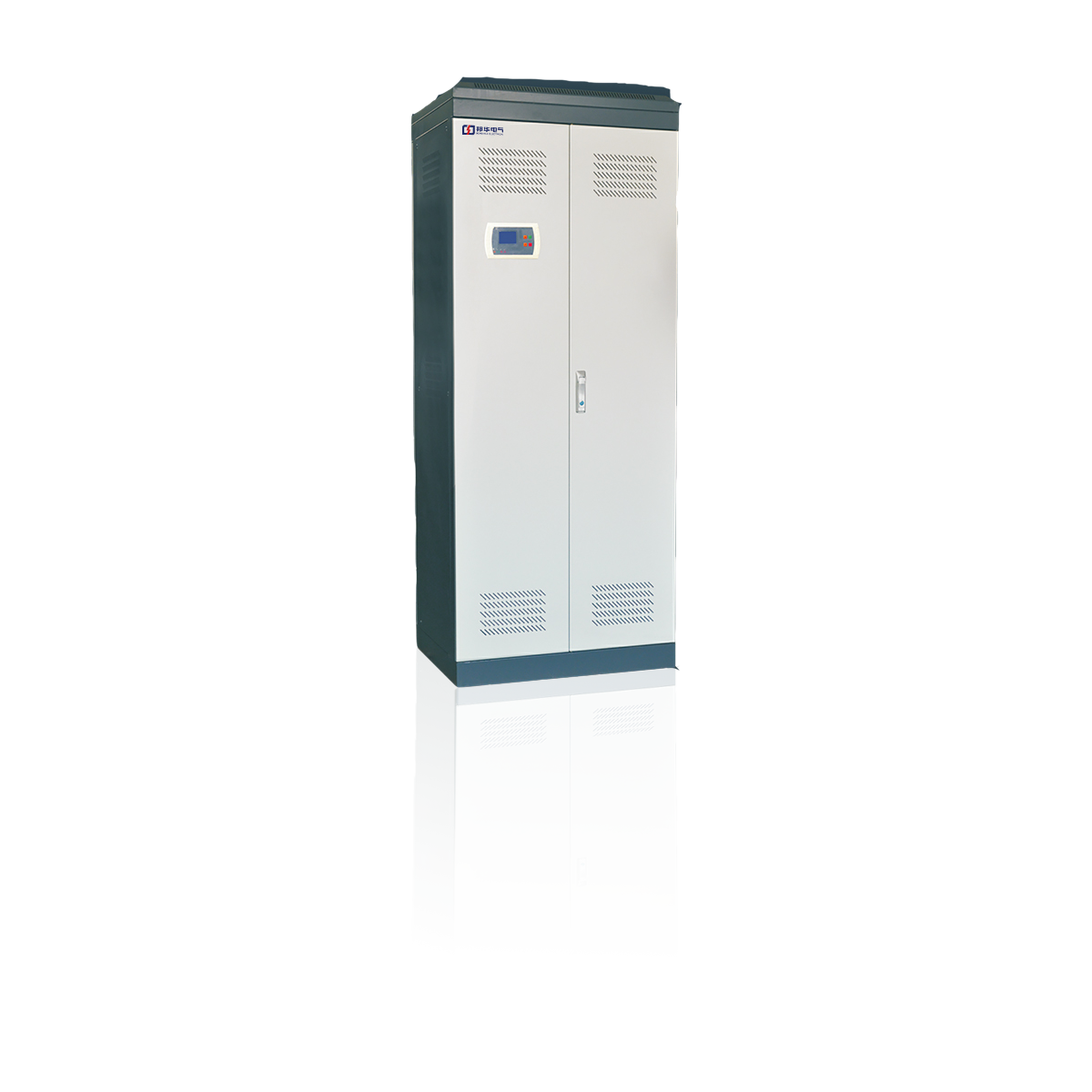

應急照明集中電源：YY-D-3KVA(主型)、YY-D-1KVA

產品原理：

    系統正常工作在主電狀態，由主電輸入直接給負載供電并通過充電器給電池充電；系統檢測到主電電壓低/高時，系統自動切換至電池組供電，進入應急狀態，輸出直流電，實現不間斷輸出供消防應急燈具使用，主電恢復正常時，自動切換至主電狀態。

產品特點：

1、大尺寸觸摸屏顯示和聲、光報警，系統狀態一目了然。

2、實時顯示主電電壓、電池組電壓、輸出電壓、輸出電流、充電電流。

3、具有手動自檢，自動自檢功能，便于檢測系統狀態。

4、具有欠壓、過壓、過載保護，增強系統對負載的保護能力。

5、具有電池巡檢功能，實時監測每節電池狀態，便于查詢各電池狀態。

6、備電直接采用電池組電壓輸出，提高系統的響應時間。

7、具有強制應急、手動/自動功能，便于系統主備電人為可控。

8、提供標準的RS485通信接口，支持實時數據通訊功能，便于聯網可控。

9、多級操作級別，提高系統安全級別。

技術參數：

輸入電壓：單相  AC220V/50Hz

輸出電壓：AC220V/DC216V

外形尺寸：800mm*250mm*1600mm

充電時間 < 24h

主備電切換時間： < 1s

電池容量：3KVA

應急時間： > 90分鐘

復位時間: < 0.20S -0.5S

控制方式：7寸觸摸液晶屏顯示，可設置參數、控制EPS并且可以查看當前EPS狀態及各節電池信息。

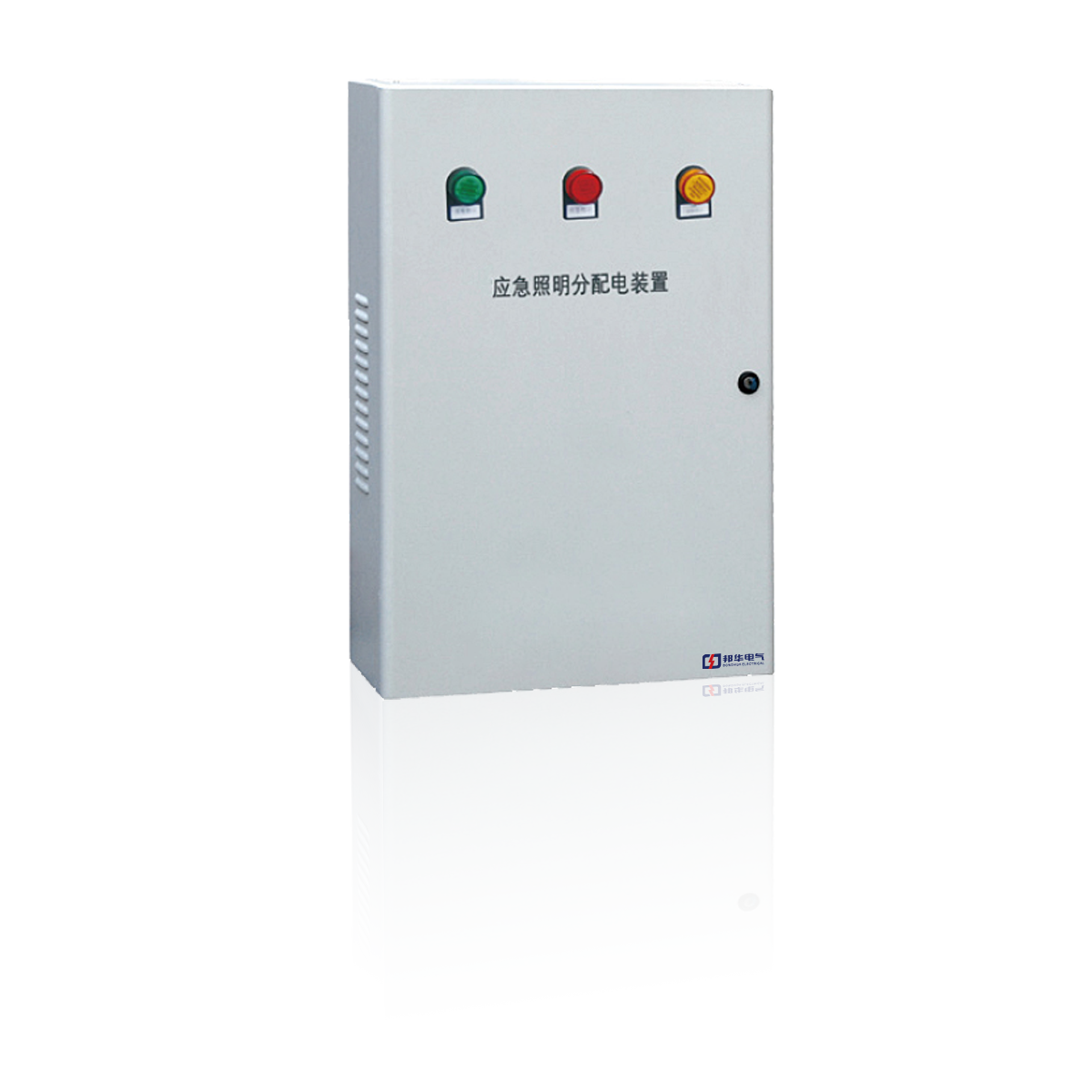

應急照明分配電裝置：YY-FP-1KVA、YY-FP-1KVA-T

產品原理：

YY-FP-1KVA-T型應急照明分配電裝置是把EPS電源輸出的電壓轉換成燈具正常工作電壓，通過YY-Fire-Bus通信協議與燈具通信，實時監控燈具運行狀態的裝置。本裝置與應急照明控制器、EPS電源及燈具構成一個通信網絡，當發生火災應急情況時轉發應急照明控制器的各種指令。

產品特點：

1、采用高速CPU作為處理器，實時處理各種任務。

2、LED液晶顯示和聲音報警，系統狀態一目了然。

3、具有短路保護功能。

4、具有聯動控制功能，由應急照明控制器實時監控和控制。

技術參數：

主電輸入：AC220V 50Hz±20%

備電輸入：DC216V ±20%

正常狀態輸出：DC36V

應急狀態輸出：DC36V

輸出回路：4路*7A

通訊回路：63點*8路

通訊方式:KN-BUS、RS485

控制方式：7寸觸摸顯示屏，可查看當前狀態信息及分控燈具信息和 EPS狀態信息，

設置分配電參數。
