消防應急照明和疏散指示系統(應用方案)

A系統說明

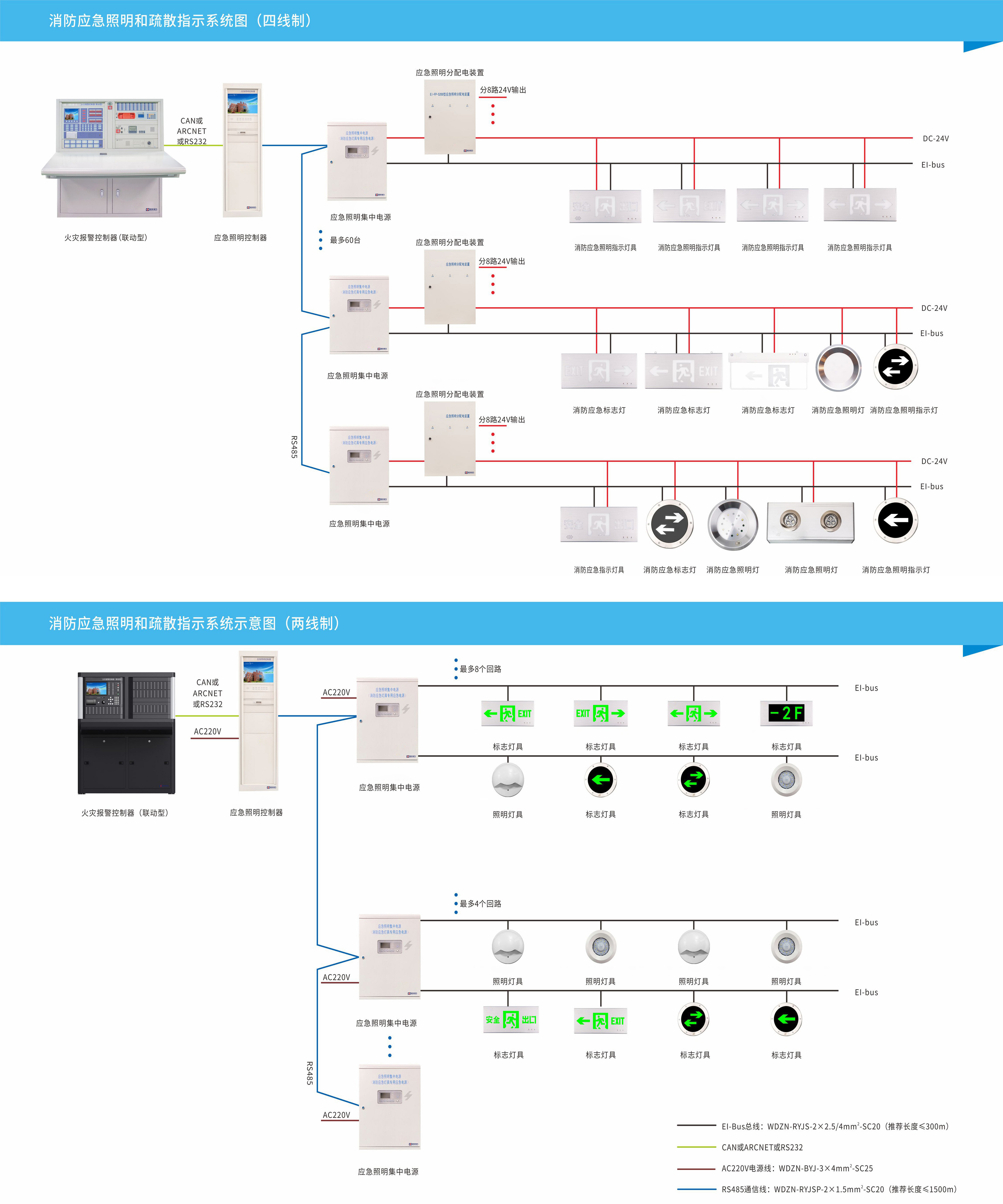

本系統由應急照明控制器、應急照明集中電源、應急照明配電箱、消防應急照明 燈具組成。本系統的應急燈具能統-由EPS輸出的低壓電源供電，EPS內置大容量的 電池，在發生火災時EPS切換到內置的蓄電池給應急燈具供電。 B系統功能

1)系統采用“兩線制”( 電源線與通信線合并)，只需布兩條線與燈具連接， 可實現與現場燈具全天候通訊控制功能。

2)本系統能夠對消防應急燈具、線路及備用電池狀態進行監測，如消防應急燈

具、供電線路或備電電池發生故障，應急照明控制器能夠報警，并定位故障發生

點，提醒工作人員在第-時間進行維護，確保建筑內應急照明和疏散指示燈具的正常工作。

3)本系統可根據建筑防火分區和消防通道等的變化情況設定控制區域、疏散路線、疏散預案、方向、語 音、頻閃等)。在發生火災時，控制系統根據火災報警器傳遞的報警地址信息進行聯動所有消防應急燈具轉入 應急狀態，疏散指示標志燈始終指向最近的安全疏散出口，快速點亮建筑物內所有消防應急照明燈具。

4)應急照明控制器放置于消防控制中心，提供管理功能和圖形顯示，應急照明控制器通過圖形化軟件， 完成系統故障點平面位置指示、顯示畫面的自動切入和文字顯示報警點的樓層位置等功能。

5)發生火災情況時，應急照明控制器根據火災報警系統傳遞的火警位置信息進行聯動:①消防應急標志 燈具啟動頻閃功能，通向危險區域的出口燈關閉，點亮通向安全區域的出口燈進行閃爍，原指向危險區域的應 急標志燈調整為指向安全區域;②點亮消防應急照明燈具，引導人員避煙避險、安全逃離危險區域。 C燈具分類

A類燈具定義是工作電壓不大于DC36V的消防應急燈具。

B類燈具定義是工作電壓大于DC36V或AC36V的消防應急燈具。

D應用方向

1)設置消防控制室的場所應選擇集中控制型系統;

2)設置火災自動報警系統，但未設置消防控制室的場所宜選用集中控制型系統;

3)其他場所可選擇非集中控制型系統。

應急照明控制器：KD-C-1K

應急照明集中電源：KD-D-2KVA、KD-D-1KVA、KD-D-9KVA、KD-D-20KVA

應急照明分配電裝置：KD-FP-1K
