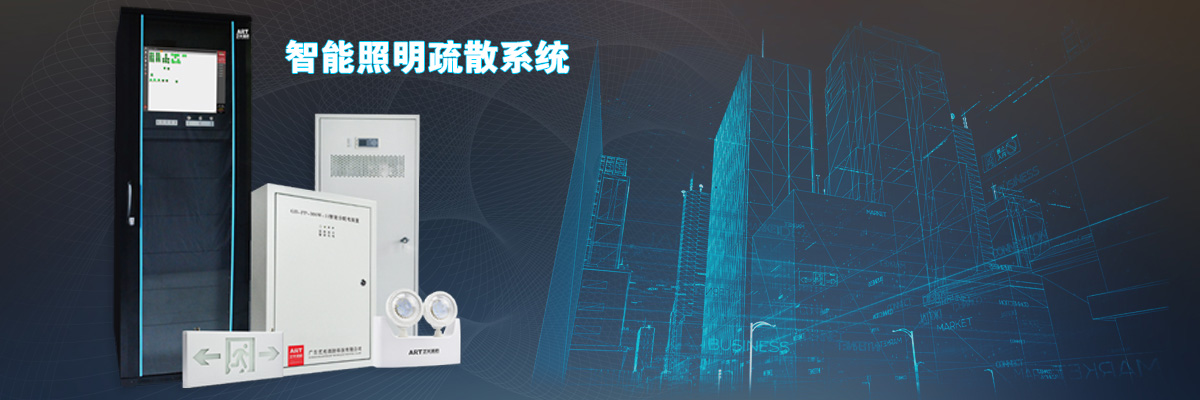

KR-C-1000A應急照明疏散系統控制器
閱讀次數:1434 發布時間:2020-08-06

應急照明控制器KR-C-1000A、KR-C-1000B
應急照明集中電源(消防應急燈具專用應急電源)
產品概述
應急照明集中電源(消防應急燈具專用應急電源)為I-EIS智能疏散指示系統的專用供電設備(后文簡稱應急電源),為區域內的分配電裝置提供工作電源。在正常情況下,由交流市電經過互投裝置給負載供電,當交流市電斷電后,互投裝置將立即切換至電池組供電,當市電電壓恢復時,應急電源將恢復為市電供電。集中電源通過RS485總線與應急照明控制器通訊,將運行信息傳輸給應急照明控制器,并可接受應急照明控制器的遠程控制。
設備參數
| 輸入 | 供電方式 | 單電源(主備電切換) |
|
| 供電電壓 | AC220V±20% | ||
| 相數 | 單相+PE制 | ||
| 頻率 | 50HZ±5% | ||
| 輸出 | 電壓 | DC36±10% | |
| 電池 | 免維護閥控式鉛酸蓄電池 | ||
| 應急供電時間 | 大于90分鐘 | ||
| 超載能力 | 負載120%時能夠正常工作 | ||
| 保護 | 過壓保護、過載保護、短路保護 | ||
| 噪音(1m距離) | 正常時:無噪音 | 應急時:大于65dB,小于115dB | |
| 工作環境 | 相對濕度 | 0~90%RH | |
| 環境溫度 | 0℃~55℃ | ||
| 海拔高度 | 2000米以下 | ||
| 適應負載 | 適用阻性負載、容性負載、混合負載 | ||
應急照明集中電源:KR-D-0.5KVA/24、KR-D-3KVA、KR-D-6KVA、KR-D-30KVA(主型)、KR-D-15KVA、KR-D-1KVA-36(主型)、KR-D-0.5KVA-36、KR-D-0.3KVA-36
KR-C-1000B應急照明控制器
產品概述
KR-C-1000B應急照明控制器為I-EIS智能消防應急疏散指示系統主機,采用工控計算機系統,組態軟件架構,可導入CAD圖形,顯示平面疏散圖形,并具有縮放功能。放置于消防控制中心,需與FAS系統連接,為系統的中央指揮中樞。
應急照明控制器主要由工控機、液晶顯示器、應急電源模塊等構成。由交互式操作軟件支持,負責解析底層設備的工作故障狀態信息,接收來自消防報警系統的火警聯動信息,對火警信息進行決策,對底層燈具發送各種指令進行疏導。
當火災探測器報警后,通過火災報警系統(FAS)將火災信息傳輸給應急照明控制器,應急照明控制器發出火災報警信號并發出報警音響,點亮應急燈具疏散人群。
當應急照明控制器與應急燈具之間的通訊線或應急燈具發生故障時,應急照明控制器發出故障信號,點亮故障指示燈,發出故障報警音響,同時在液晶屏上指示報故障的燈具地址。
應急照明控制器可記錄最近發生的事件,包括火災報警、應急聯動、復位操作事件發生地址、日期、時間,用戶可以通過液晶屏進行事件查詢。
設備參數
| 產品型號 | KR-C-1000B |
| |
| 設備參數 | 輸入電壓 | AC220V/50HZ | |
| 總線回路 | 4路RS485總線(可拓展) | ||
| 顯示設備 | 15寸液晶顯示屏 | ||
| 安裝方式 | 壁掛式安裝 | ||
| 應急時間 | ≥180分鐘 | ||
| 設備尺寸 | 650mm×550mm×182mm | ||
| 使用環境 | 溫度-10℃~+55℃ 濕度≤95%RH | ||
| 執行標準 | GB17945-2010 | ||
| 海拔高度 | ≤2000m | ||
應急照明分配電裝置:KR-FP-350VA、KR-FP-0.5KVA、KR-FP-0.35KVA-36、KR-FP-0.5KVA-36、KR-FP-5KVA
產品概述
應急照明分配電裝置為I-EIS智能疏散指示系統的區域性控制主機,受控于系統應急照明控制器。采用RS485總線與中央主機通訊,輸出DC36V安全電壓,可以對每個應急照明燈具和疏散標志燈具進行巡檢并傳送疏散指令和消防聯動指令。
設備參數
| 產品型號 | KR-FP-0.5KVA-36 | 產品型號 | KR-FP-0.35KVA-36 | ||
| 輸入電壓 | DC36V | 輸入電壓 | AC220V/50Hz | ||
| 輸出電壓 | DC36V | 輸出電壓 | DC36V | ||
| 總線回路 | 4路 | 總線回路 | 4路 | ||
| 功率 | 500W | 功率 | 350W | ||
| 保護 | 短路保護、過流保護 | 保護 | 短路保護、過流保護 | ||
| 執行標準 | GB17945-2010 | 執行標準 | GB17945-2010 | ||
| 工作環境 | 相對濕度 | 0~90%RH | 工作環境 | 相對濕度 | 0~90%RH |
| 環境溫度 | 0℃~55℃ | 環境溫度 | 0℃~55℃ | ||
| 海拔高度 | 2000米以下 | 海拔高度 | 2000米以下 | ||
