TC-C-5930應急照明疏散系統控制器
閱讀次數:1541 發布時間:2020-08-06

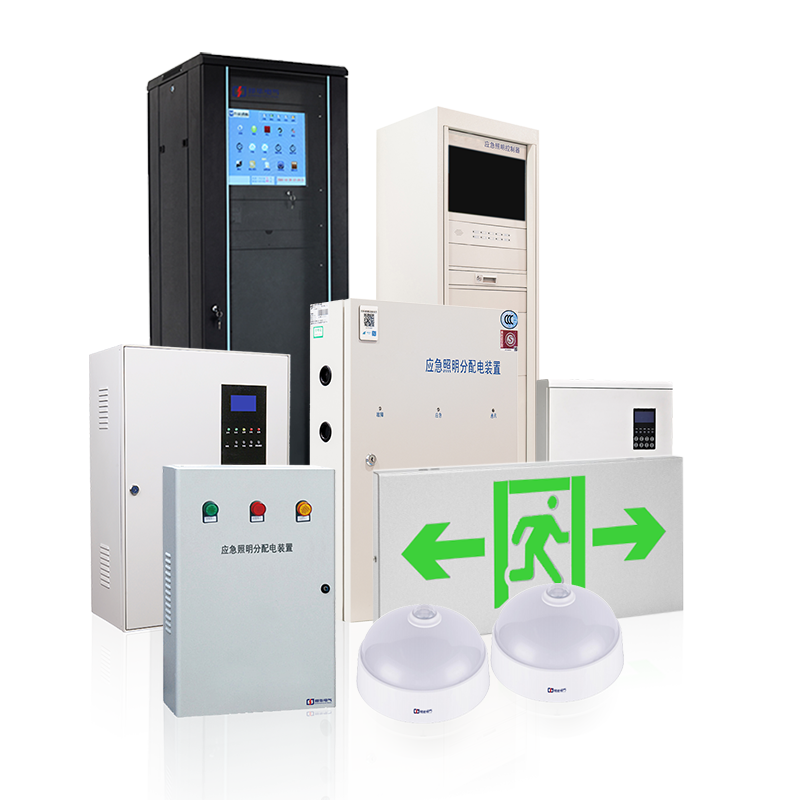

應急照明控制器TC-C-5930、TC-C-2301、TC-C-2300
? 廣泛用于工廠、學校、醫院、商場、賓館、劇院、展廳、辦公樓等各種 人員密集場所

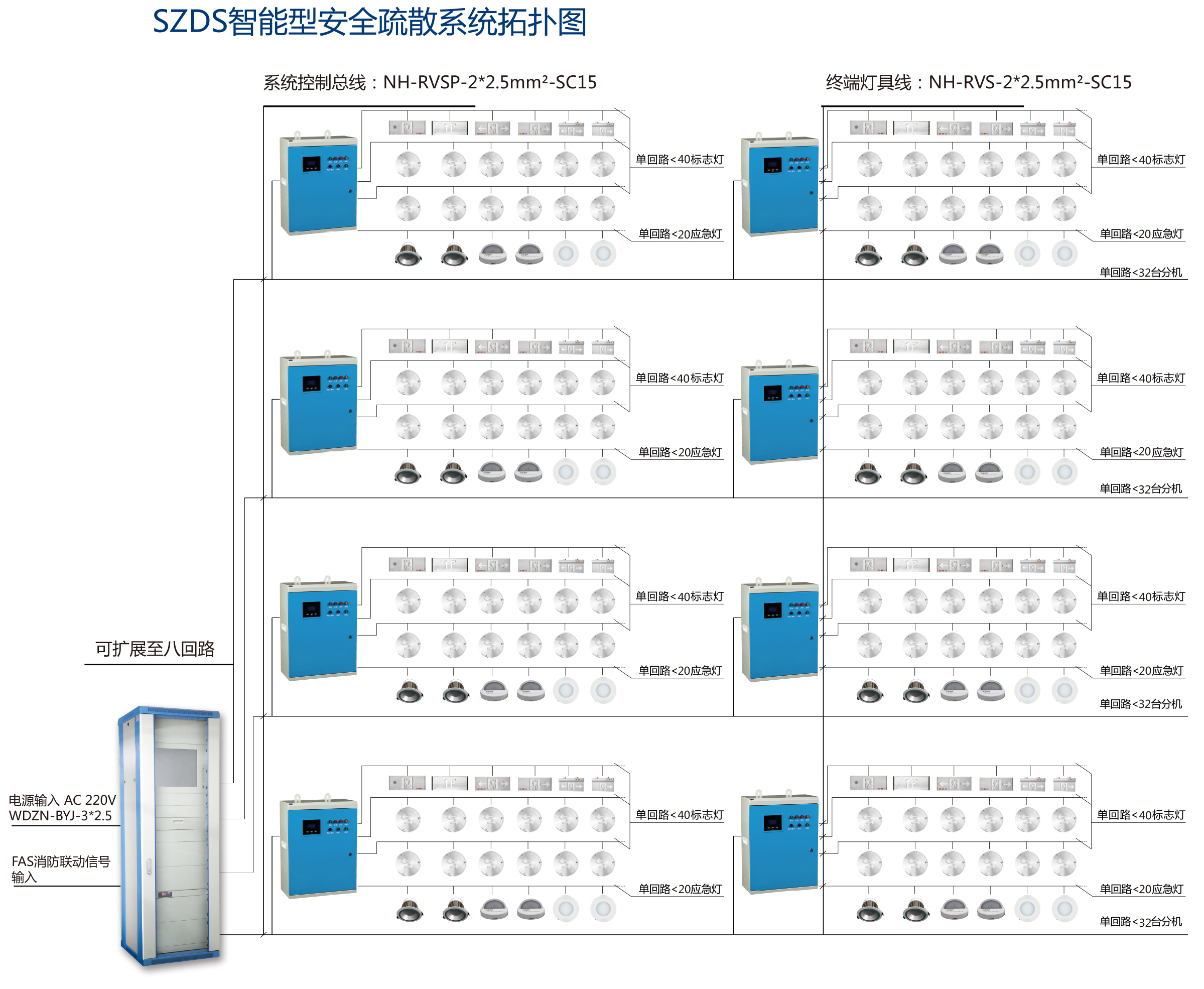

? 應急照明控制器結構采用柜式結構,可攜帶4路消防應急燈具專用應急電源,每路分機數量最大為3 2臺。每臺控制器最多可帶6 3臺分機
? 一臺分機具有4個燈具回路,每回路可配接1 2 7只集中控制型消防應急燈具,所以一臺分 機的最大容量為1 2 7×4 = 5 0 8點,一臺控制器最大可控制燈具數量為6 3×5 0 8=3 2 0 0 4只
? 應急照明控制器可以通過網口、R S 2 3 2、R S 4 8 5或C A N接口與火災報警控制器進行通訊,接收火災報警控制器輸的火災探測器信息,利用火災煙氣態勢信息實施人 員疏散。也可以通過4路開關量接口接收火災報警控制器監視的防火分區狀態,按照預定的疏散預案實施人員疏散
? 應急照明控制器采用嵌入式系統,顯示采用1 7寸L C D屏,可直接在液晶屏上同時顯示設備信息、報警文字信息和建筑圖形信息,顯示內容豐富、直觀,方便用戶使用
? 系統根據火災報警信息,結合建筑結構特征、疏散路徑寬度、人員荷載等信息進行人員疏散路徑設計,編程方式靈活,簡便
? 具有歷史信息存儲查詢功能,存儲記錄:≥1 0 0 0 0條
? 外形尺寸:5 4 5 m m×4 6 0 m m×1 7 6 3 m m
應急照明集中電源TC-D-0.5KVA-3601、TC-D-0.5KVA-36
? 具有較好的擴展性與可維護性,可為智能型應急疏散監控系統中的燈具提供直流電源
? 功率:5 0 0 W / 1 0 0 0 W
? 正常時輸出功率5 0 0 W / 1 0 0 0 W,輸出電壓D C 3 6 V
? 應急時輸出功率5 0 0 W / 1 0 0 0 W,輸出電壓D C 3 6 V,持續時間9 0 m i n以上
? 燈具輸出回路:4路
? 具有聯網功能,即可以作為獨立的集中電源使用,也可以與應急照明控制器組網,組成大容量的集中控制型系統
? 由于單臺電源功率為5 0 0 W / 1 0 0 0 W,所以大大降低了工程中集中電源出現故障的風險,提高了工程可靠性
? 外形尺寸:6 0 0 m m×2 6 0 m m×8 0 0 m m
應急照明分配電裝置TC-FP-36
? 此裝置是智能型應急疏散監控系統的一部分,是為消防應急燈具專用應急電源輸出進行分配電的供配電裝置
? 直流分配電,功率3 0 0 W,2回路輸出,每路1 5 0 W,輸出電壓D C 3 6 V
? 具有輸出短路保護功能,抗強電磁干擾
? 采用C A N總線通訊,具有輸出故障監視功能,可以將信息直接上傳至應急照明控制器,在應急照明控制器上顯示
? 具有主電和應急狀態顯示功能
? 外形尺寸:3 3 0 m m×1 3 6 m m×4 0 0 m m
