ZD-C-01應急照明疏散系統控制器
閱讀次數:1479 發布時間:2020-08-05

應急照明控制器:ZD-C-01、ZD-C-02

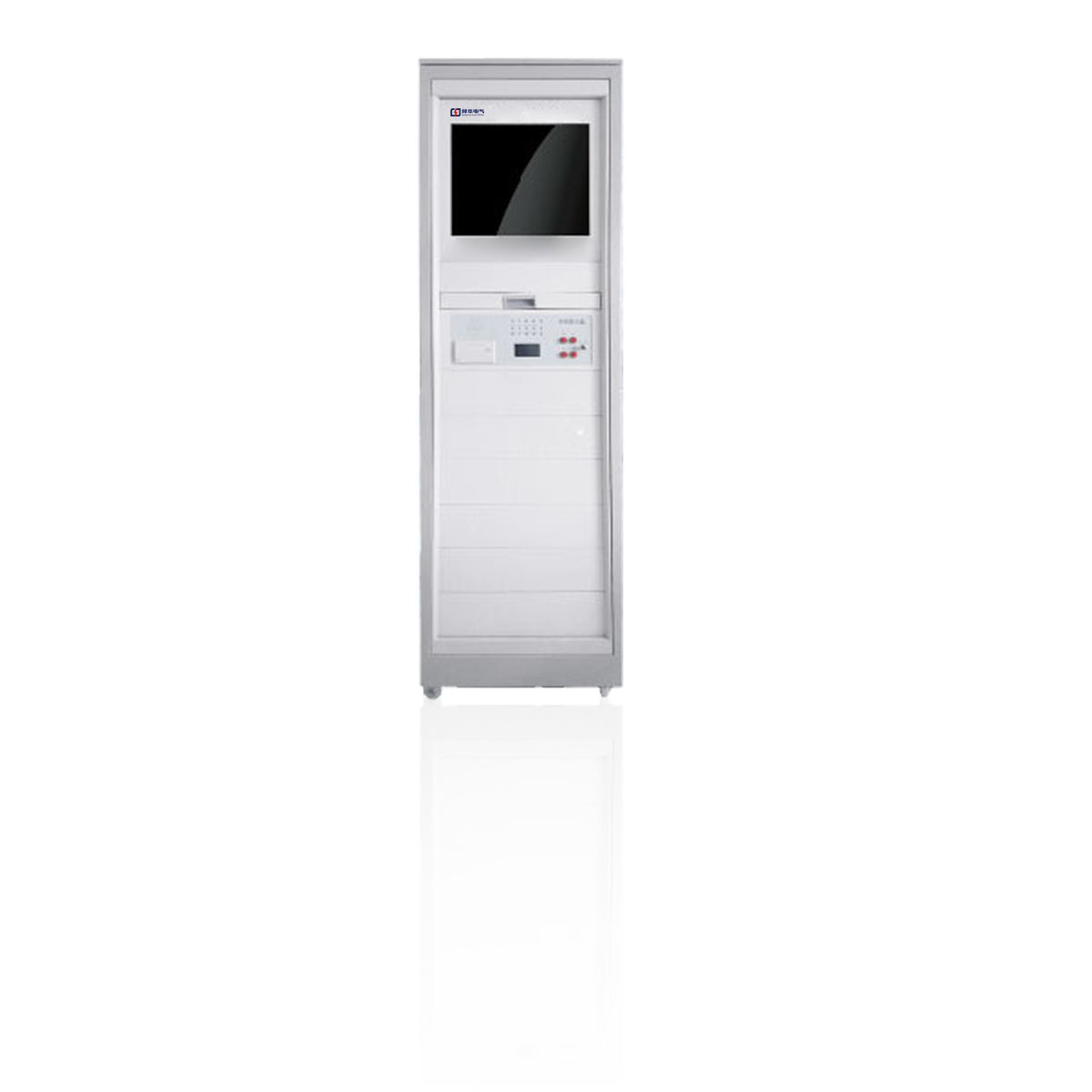

ZD-C-01型集中控制智能消防應急燈具控制主機
主要功能 >>
主機自檢、月檢、年檢、自動巡檢終端標志燈具、應急照明燈具、控制終端標志燈具、應急照明燈具、報告系統故障信息、記錄系統運行信息、全中文觸控式人機界面、多任務多線程工作方式,內置軟件看門狗、用戶自行設定操作權限密碼,防止誤操作、遠程監控、遠程軟件升級、應急燈具強制點亮等功能。
技術參數 >>
外形尺寸:(寬)700mm×(高)1800mm×(深)600mm
材質:柜體冷軋鋼板,表面環氧涂漆
主用電源:AC220V/50Hz
備用電源:免維護鉛酸電池
設備功率:55W
應急時間:≥3h
主控機:嵌入式工控機
人機界面:17" 全中文觸控式
防護等級:IP65
安裝環境:溫度 -10 - 50℃
相對濕度:≤95%
安裝方式:落地靠墻安裝
應急照明集中電源:ZD-D-10KVA(主型)、ZD-D-5KVA、ZD-D-3KVA、ZD-D-0.5KVA-L(主型)、ZD-D-0.3KVA、ZD-D-0.13KVA、ZD-D-1KVA(主型)、ZD-D-0.75KVA、ZD-D-0.5KVA(主型)、ZD-D-0.25KVA、ZD-D-0.125KVA
ZD-D型消防應急燈具專用應急電源(集中式)
主要功能 >>
技術先進,抗過載能力強;工作效率高。
· 適應能力強,可用于各種惡劣工作環境。
· 具有完善的自檢、月檢、年檢、在線監控功能。
· 與控制主機ZD-C-01通訊功能,可實現遠程監控;簡約明了的界面顯示,遠傳 故障信息、聲音報警,運行狀態一目了然,管理簡單。
· 主、備用電源自動瞬間切換,可保證切換時燈具無閃爍。
· 具有過壓、欠壓、過流、短路等保護功能。
· 具有智能電池充電管理、自動監控電池工作狀態、電池過放電自動保護、可實現均浮充自動轉換,有效延長電池壽命;對每組電池均有監控功能,當個別電池出現問題也能報告故障并能顯示具體位置,當充電線出現短路、斷路等故障時能夠及時保護并報告故障位置。
· 采用鉛酸免維護電池,可循環使用300~500次。
· 設計簡單,施工方便;綜合造價低,節省投資;使用壽命長。
· 集中設置,便于維護管理。
應急照明分配電裝置:ZD-FP-2V8、ZD-FP-2D8、ZD-FP-V12(主型)、ZD-FP-V6、ZD-FP-V6L、ZD-FP-D12(主型)、ZD-FP-D6、ZD-FP-D6L、ZD-FP-V8(主型)、ZD-FP-V4

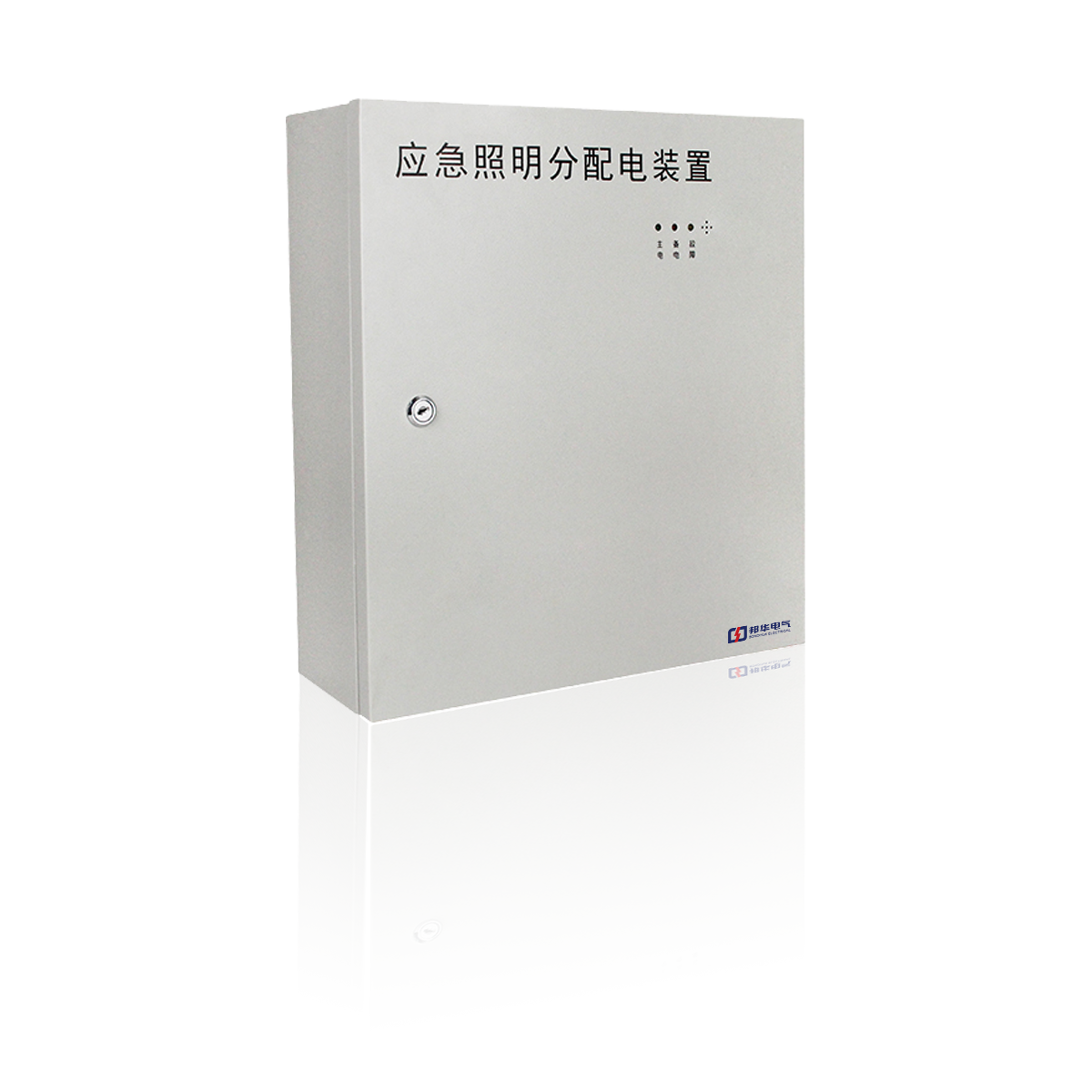

ZD-FP型應急照明分配電裝置(配接集中式應急電源)
主要功能 >>
· 為終端標志燈具、應急照明燈具提供36V的低電壓。
· 可與系統主機完成通訊,上傳自身的工作狀態以及所控回路燈具的狀態信息。
· 具有隔離斷開、過載、短路保護等功能,用作進線開關、電源分合隔離。
應急照明配電箱:ZD-PD-300-6(主型)、ZD-PD-300-5、ZD-PD-300、ZD-PD-500
ZD-PD-300型消防應急照明配電箱
主要功能 >>
·隔離斷開、過載、短路保護功能,用作進線開關、電源分、合隔離。
·給終端標志照明燈具提供AC36V安全供電電壓。
·與系統主機具有通訊功能,并上報其工作狀態,可接收消防控制信號,切斷供電電源,并能發出反饋信號。
·傳統的標志燈具的供電采用AC220V供電,由于疏散指示標志燈具的特殊性,維護時不宜斷電維修,增加了維護危險性。同時在發生火災的時候,消防噴淋系統打開,燈具容易和潮濕的墻面產生漏電現象。
·智能照明配電箱可向受控的燈具提供AC36V的安全電壓,由于是安全電壓因此可以忽略疏散指示標志燈具不斷電維修和潮濕環境下可能
技術參數 >>
外形尺寸:(寬)600mm×(高)1000mm×(深)300mm(ZD-PD-300型)
(寬)500mm×(高)600mm×(深)200mm(ZD-PD-300-6型)
主用電源:AC220V/50Hz ±10% 或者AC380V/50Hz ±10%
備用電源:AC220V/50Hz ±10% 或者AC380V/50Hz ±10%
輸出電壓:AC220V AC36V
輸出回路:1~6回路,回路數及控制燈具數量,根據實際工程確定。
雙路電源切換時間:2S
強制應急切換時間:1S
安裝方式:嵌墻暗裝或壁掛明裝
