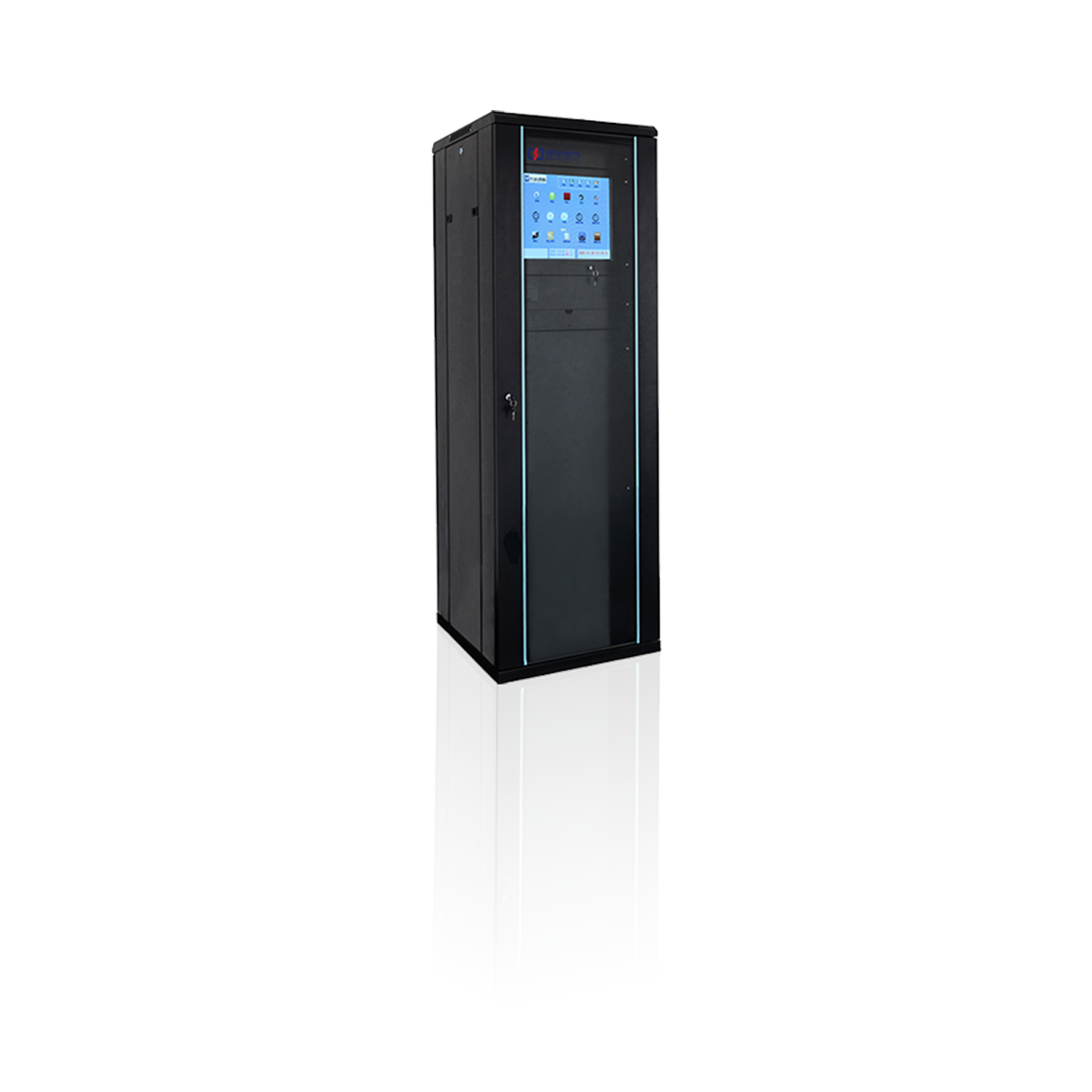

應急照明控制器：GH-C-A

產品特性

1、滿足國家標準GB17945-2010《消防應急站名和疏散指示系統》的要求。

2、應急照明控制器結構采用柜式結構，可攜帶4路分機，每路分機數量最大為32臺。

3、一臺分機具有4個燈具回路，每回路可配接127只集中控制型消防應急燈具，所以一臺分機的最大容量為127*4=508點，一臺控制器最大可控制燈具數量為32*4*508=65024只。

4、應急照明控制器可以通過網口、RS323、RS485或CAN接口與火災報警控制器進行通訊，接收火災報警控制器輸出的火災探測器信息，利用火災煙氣態勢信息實施人員疏散。也可以通過4路開關量接口接收火災報警控制器監視的防火分區狀態，按照預定的疏散預案實施人員疏散。

5、應急照明控制器采用嵌入式系統，顯示采用17寸LCD屏，可直接在液晶屏上同時顯示設備信息、報警文字信息和建筑圖形信息，顯示內容豐富、直觀，方便用戶使用。

6、系統根據火災報警信息，結合建筑結構特征、疏散路徑寬度、人員荷載等信息進行人員疏散路徑設計，編程方式靈活，簡便。

7、用戶操作分級

8、具有歷史信息存儲查詢功能，存儲記錄：≥10000條。

9、工作環境溫度：-10℃～+55℃，濕度：＜95%RH。

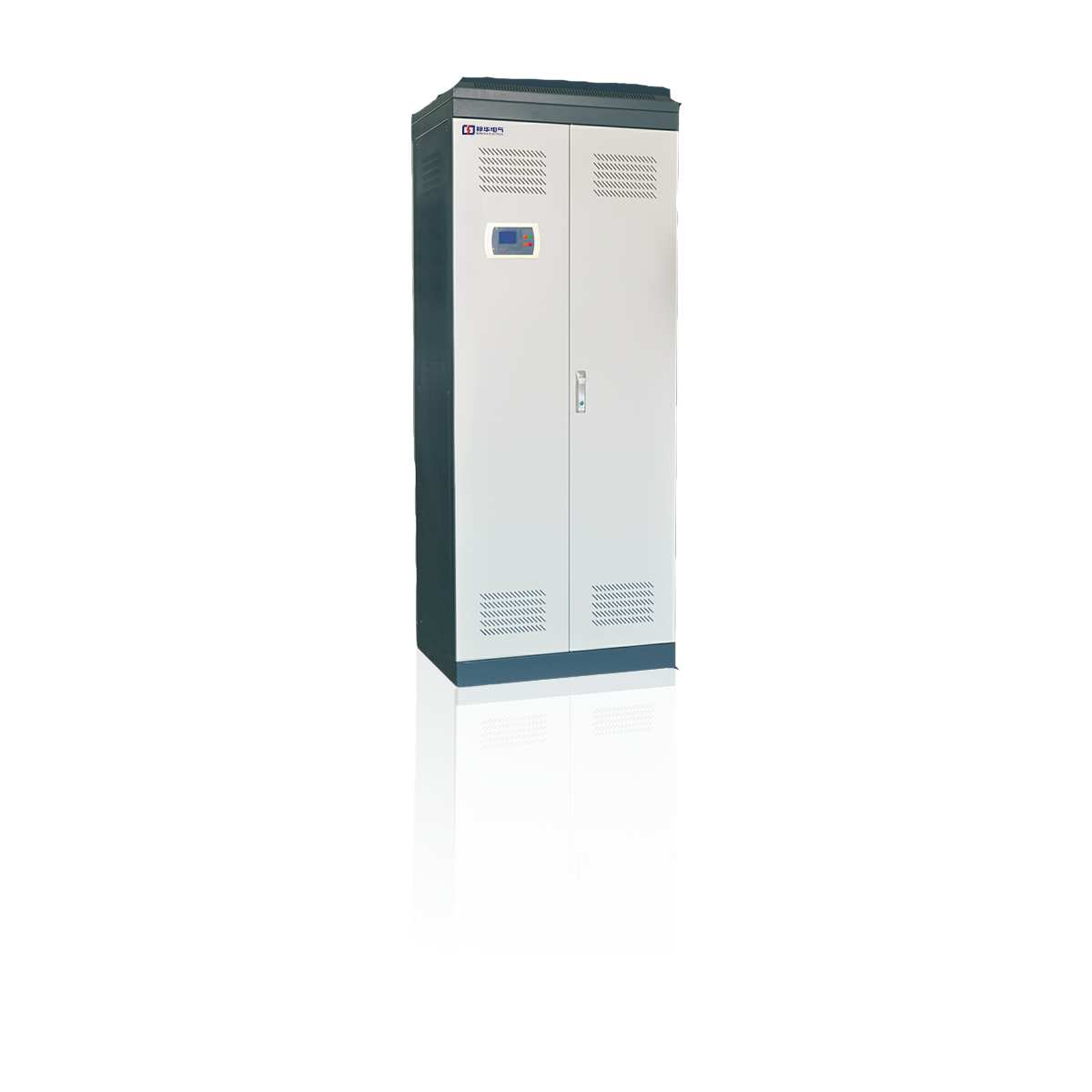

應急照明集中電源：GH-D-5KVA

產品特性

市電輸入：電壓220V(-15%至+10%)

相數：單項+PE線

頻率：50Hz±0.5Hz

電壓：AC220V

電壓精度：市電旁路供電時同市電；逆變供電時為±5%

波形：正弦波

頻率：市電旁路供電時同市電；電池供電時為50Hz±0.5Hz

過載能力：負載120%時，不小于30秒；負載150%時，不大于1秒

轉換時間（市電轉應急）：≤5s（標準配置）；特殊時≤0.25s

備用時間：90分鐘

保護短路、過流保護

應及時電池欠電壓保護（可強制解除）

顯示：LCD中文液晶屏顯示，LCD指示燈

效率應急供電時：90%以上

電網供電時：趨近于100%

運行環境溫度：-10℃～+55℃

相對濕度：0～90%，不結露

噪音應急時：≤55dB

外形尺寸：以實物或設計尺寸為準

重量：以實物為準

電池巡檢：訂貨可選配

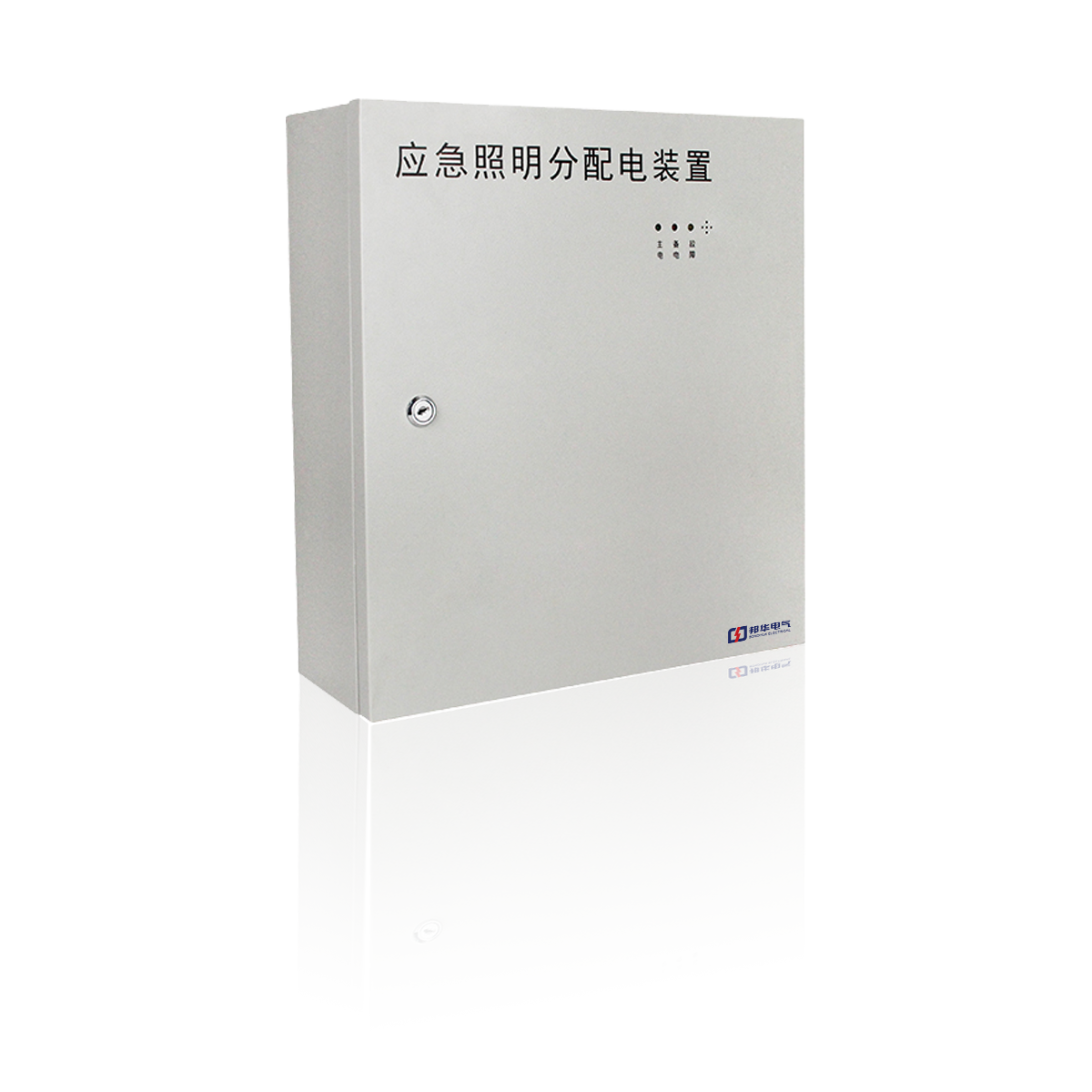

應急照明分配電裝置：GH-FP-0.5KVA(主型)、GH-FP-0.24KVA

產品特性

1、輸出電源電壓AC220V

2、輸出電壓DC24V

3、直流分配電，功率24W，4回路輸出，每路60W

4、具有輸出短路保護功能，抗強電磁干擾

5、采用CAN總線通訊，具有輸出故障監視功能，可以將信息直接上傳至應急照明控制器，在應急照明控制器上顯示

6、工作環境溫度-10℃～+55℃，濕度：＜95%RH

7、外形尺寸：620*500*200

8、外殼防護等級IP30
