柜式TY-C-100W01應急照明疏散系統控制器
閱讀次數:1576 發布時間:2020-08-04

柜式TY-C-100W01應急照明控制器
詳細介紹
柜式TY-C-100W01
供電電源:AC96~276V 50HZ
外形尺寸:600*600*1705mm (寬*深*高)
通信接口:RS232*4個、RS485*1個,xBUS*3個、USB*4個、RJ45網口*1個
組網能力:可接256個獨立設備地址
組網距離:總線設計距離可達2000米,>2000米時可選用光纖:
備用時間:≥180min
打印機:熱敏打印機
運行環境:溫度:-40℃~55℃
相對濕度:≤RH95%
安裝方式:消防控制室,落地安裝
防護等級:IP30
功能及特點
滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求;
硬件采用工業控制計算機,穩定性好、可靠性高;
配備19寸觸摸屏,友好的監控操作界面,監控界面分操作區、直接操作區、狀態顯示區,可直接在液晶屏上同時顯示設備運行信息、報警信息,內容豐富、直觀,可方便用戶使用;
控制軟件基于windows操作系統,監控直觀,操作方便快捷;
自動實時檢測系統設備及應急燈具運行狀態,具有年檢、月檢功能;
可與FAS火災報警主機進行聯動,快速準確地獲得火災點位置信息。采用獨特軟件算法,自動生成疏散方案;
配有微型熱敏打印機,方便用戶打印系統運行時發生的各種火警、故障等信息;
可建立用戶賬戶,對系統通訊參數、與消防監控系統的通訊參數、各用戶名的使用權限進行設置;
歷史事件記錄功能,用戶可查看所有的關鍵操作、系統狀態等的記錄;
通訊容量大,每條通訊回路最多可帶256個獨立設備地址。

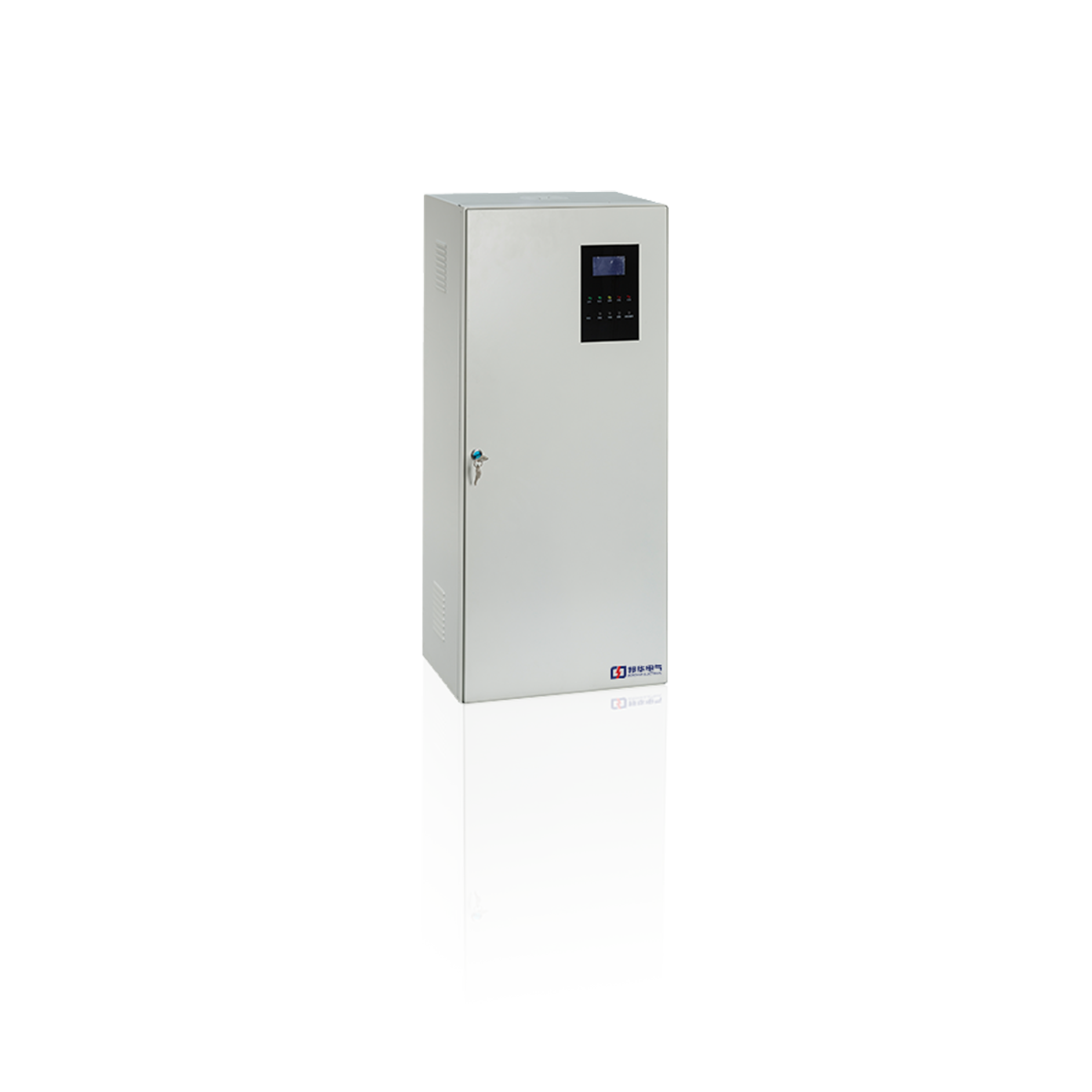

TY-D-0.2KVA 應急照明集中電源:外形尺寸:400×158×780mm(寬*深*高)
TY-D-3KVA01 應急照明集中電源:外形尺寸:600×600×1600(寬*深*高)
輸出功率:200W
輸入電壓:AC220V(±10%)50Hz
輸出電壓:正常狀態,DC24V;應急狀態,DC24V
應急時間:≥90min
蓄電池類型:閥控式免維護鉛酸蓄電池
保護:過載保護、輸出短路保護、電池欠壓保護
報警:電池欠壓、電池連接故障、充電器故障、輸出回路開路
運行環境:溫度:-15℃~55℃
相對濕度:≤RH95%
海拔高度:≥2000m,降額使用
安裝方式:壁裝/落地
防護等級:IP30
功能及特點:
滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求;
模塊化設計,可熱插拔,保證系統可靠連續工作;
冗余化設計,性能穩定,可靠性高;
中文液晶顯示,顯示工作狀態,方便用戶維護;
具有可靠的輸出過載保護、短路保護、過熱保護、電池過放電保護等保護功能;
聲光故障報警,指示故障類型,并具有實時時鐘和歷史事件記錄功能;
AC220V / DC216 ;
與系統主機通訊,將自身工作狀態上傳至主機,實現主機監控;
具有消防聯動功能,可與現場FAS、BAS信號直接聯動;
具有市電探測功能,周邊防火分區斷電時,可自動轉為應急工作狀態,并將信息上傳主機。

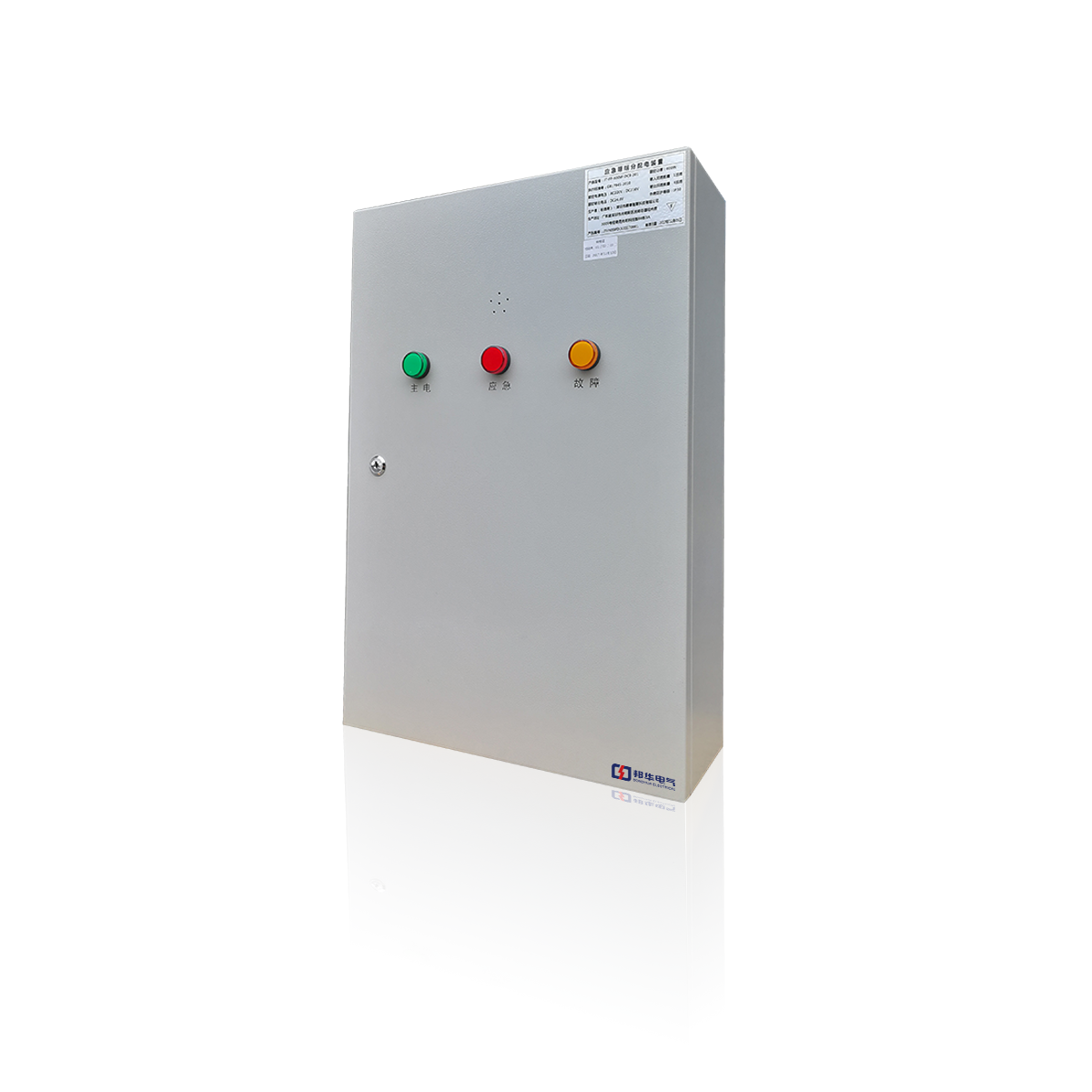

TY-FP-700W18 應急照明分配電裝置
外形尺寸:500×158×720mm(寬*深*高)
輸出回路:8
輸入電源:AC220V(±10%)/DC24V
輸出電壓:DC24V+AC220V(可選,針對大功率照明燈回路)
運行環境:溫度:-40℃~55℃
相對濕度:≤RH95%
安裝方式:壁掛、落地、暗裝
防護等級:IP30
功能及特點:
滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求;
作為通信及配電設備,接收系統主機的指令,用于消防應急燈具供電及控制;
模塊化設計,可熱插拔,保證系統可靠連續工作;
冗余化設計,性能穩定,可靠性高;
獨特的環路組網方式,互為備份,提高系統穩定性
級聯組網,延長總線通信距離,提高負載能力;
體積小巧、安裝維護方便;
良好的自保護功能;
故障自動上報功能;
輸出電壓等級:安全電壓型(DC24V);混合輸出型(AC220V與DC24V);
與系統主機通訊,將自身工作狀態上傳至主機,實現主機監控;
