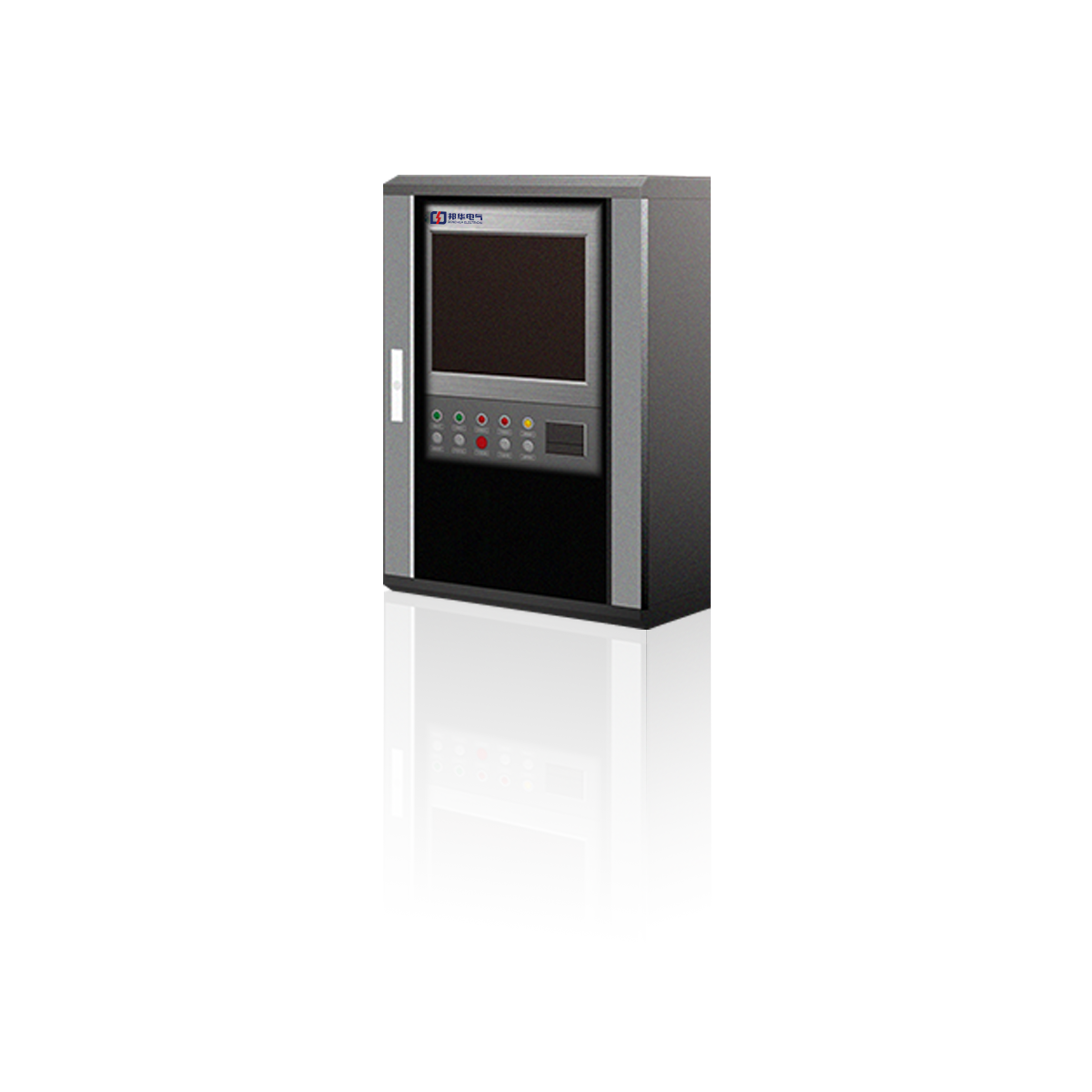

JT-C-100W-002 應急照明系統控制器
閱讀次數:1649 發布時間:2020-08-03

特點和功能:
1、能夠實時采集和管理終端設備數據,顯示應急時間;
2、監測EPS和EPS電池及終端設備狀態;
3、發布火警消息,根據緊急疏散預案選擇最佳最近的逃生路徑指揮終端設備指示逃生方向;
4、顯示終端故障信息,包括故障類型,故障時間,故障位置,并有聲光信號警報并打印故障信息;
5、打印設備維護報表;
6、能夠根據需要配置終端工作方式和狀態,根據國家安全標準定期檢測終端狀態;
7、在沒有市電的情況下,控制器依靠自身備用電源(UPS)可維持設備運轉3個小時以上。
產品參數:
1、硬件環境
CPU:P4(雙核)
內存:1G
硬盤:250G
顯示器:17”工業液晶顯示器
備用電源:12V鉛酸電池
外形尺寸:600﹡800﹡2200(mm)
接地方式:正常運行接地<4Ω,應急運行時,輸出對地隔離運行
2、軟件環境
操作系統:Windows XP
數據庫:SQL Server
3、運行參數
輸入電源:AC220V±10%
應急轉換時間:<1S
使用環境:溫度:-40℃—80℃,相對濕度≦95%RH不凝露
應用標準:GB17945-2010
通訊接口標準:RS485,RS232,USB
4、執行標準:GB17945-2010
相關型號:JT-C-100W-002、JT-C-45W-001

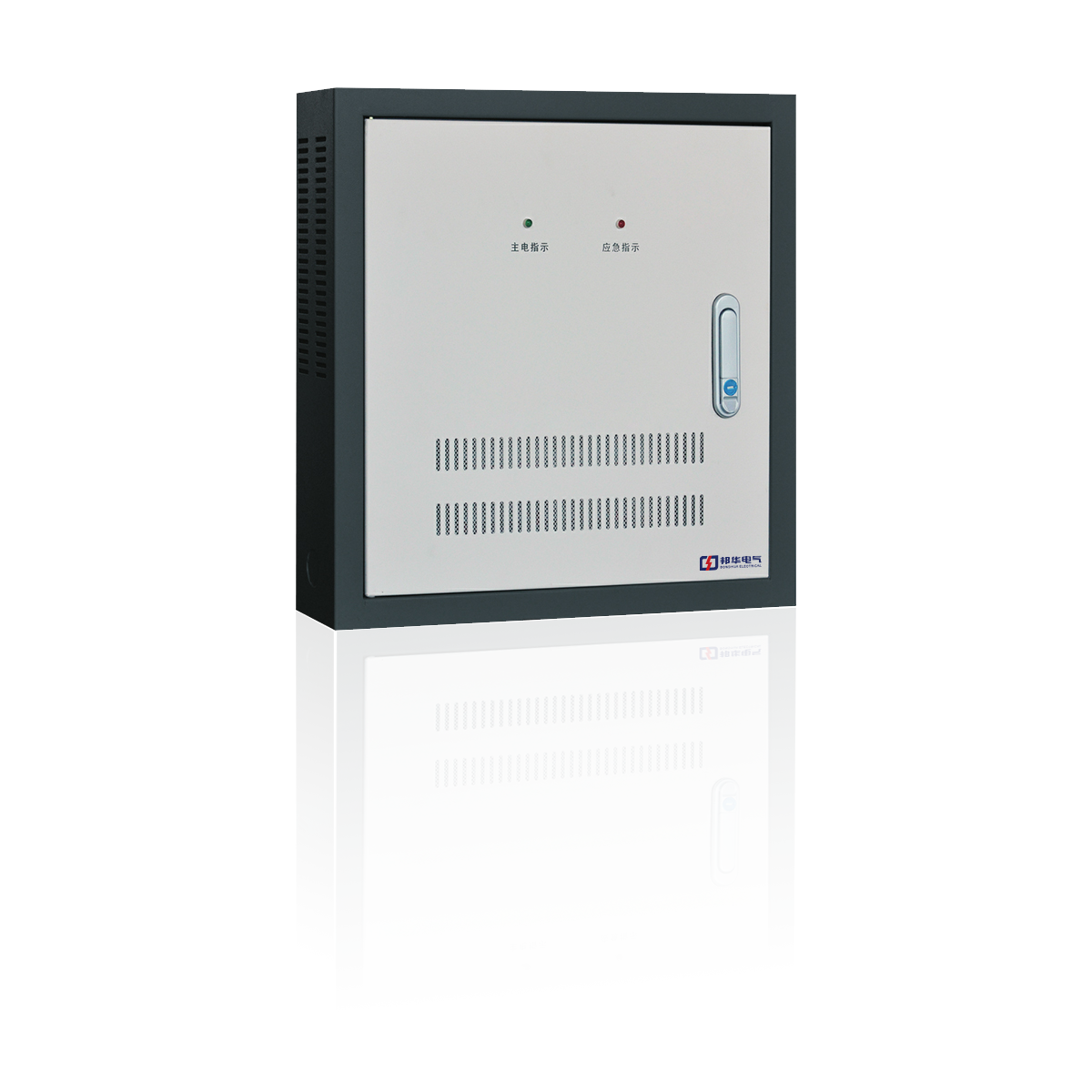

消防電源采用后備的工作方式,是為建筑物內緊急疏散照明或重要用電設備提供集中供電的應急電源設備。當市電正常時,由市電經過互投裝置給負載供電,同時充電器給備用電池進行智能充電。當市電故障時,或超過正常電源的20%時,由智能EPS控制系統快速將負載切換到逆變器上,由蓄電池經逆變后繼續為負載供電。當市電電壓正常后,應急電源將自動恢復電網供電。在上述的切換過程中,采用了高可靠的IPM智能模塊切換裝置,確保對電源切換時間要求較高的負載正常工作。YL-D系列應急電源可替代在線式UPS電源,與在線式UPS電源相比,新一代EPS消防電源具有正常工作效率高(>99%)、使用壽命長、負載能力強、搞過載能力強等突出特別。
主要部件包括:蓄電池組、IPM智能模塊、充電器、主控板、液晶(LCD)顯示屏、電流/電壓/溫度等檢測電路、互鎖切換電路、報警電路等。
消防電源產品特點
·采用集中模式、無需特殊燈具;
·雙路電源自動切換,可靠性高;
·壽合長,主機壽命20年以上;
·采用CPU控制,保證各動作點準確;
·LED顯示和聲音告警,工作狀態一目了然;
·具有過壓、欠壓、過溫、過流、短路等保護功能;
·智能電池充電管理功能,可實現均浮充自動轉換,有效延長電池壽命;
·自動監控電池工作狀態,具有電池充放自動保護;
·模塊化結構設計,維護方便。
·具有消防聯動,通過RS232/RS485通訊接口,可與上位機進行通訊,實現“四遙”功能。
消防電源使用范圍
YL系列應急電源廣泛應用于人防通道、地下設施、醫院、手術室、政府機關、大型超市、商場、學校、廣場、車站、公園、體育場館、會展中心、證券交易大廳等公共場所的提供消防應急照明電源、及為電梯、噴淋泵、卷簾門、水泵、風機、監控設置,軍用雷達、車載移動電源、金融機構的系統設備等提供應急動力電源。
消防電源主要型號
YL系列:2.2、3.7、5.5、7.5、11、15、18、22、30、37、45、55、75、90、110等不同規格。
非標產品:如有特殊要求,請與我們聯系,我們可另外設計,滿足您的技術要求。
消防電源安裝形式及備用時間
分為落地式,壁掛式,嵌入式三種類型,用戶可根據不同使用環境選擇。
備用時間為90分鐘(國標型),并可按照客戶實際要求,延長配置備用時間。
相關產品:JT-D-3KVA-001、JT-D-2KVA-002(主型)、JT-D-1KVA-002、JT-D-1KVA-001、JT-D-0.5KVA-002(主型)、JT-D-0.26KVA-002、JT-D-0.5KVA-001(主型)、JT-D-0.26KVA-001、JT-D-2KVA-001、JT-D-5KVA-001
集中控制型應急照明配電箱
集中控制型應急照明配電箱,具備消防應急疏散照明系統的通信路由功能,同時可為自帶電源型消防應急疏散照明系統配電。設計符合GB51309-2018、GB2010、GB7251.3 及GB17466標準,箱內裝有 BQ-Bus總線通訊路由器、降壓電源裝置。
集中控制型應急照明分配電裝置
集中控制型應急照明分配電裝置,具備消防應急疏散照明系統的通信路由功能,同時可為集中電源型消防應急疏散照明系統配電。設計符合
GB51309-2018、GB2010、GB7251.3 及GB17466標準,箱內裝有 BQ-Bus總線通訊路由器、降壓電源裝置,主備電自動切換控制器等裝置。
相關產品:JT-FP-320W-DC4-202、JT-FP-800W-DC8、JT-FP-5KW-A4D4、JT-FP-260W-DC4、JT-FP-500W-A1D3、JT-FP-600W-DC4-202、JT-FP-320W-DC4-401、JT-FP-3KW-A4D4-201、JT-FP-500W-DC4-201
應急照明配電箱:JT-PD-3KW-A4D4
