產品概述

ZGS-B系列產品采用獨立模塊化設計，密封性好，適合35mm電氣導軌式安裝。每組線路的防雷模塊均配置有工作 狀態指示窗，采用溫控斷路技術，內置過流保護電路，防雷 模塊劣化時自動脫扣，能徹底避免火險。防雷模塊內設置遠 程告警接口，便于遠程監控。

本產品具有殘壓低、響應速度快、通流容量大、產品壽命長、

維護簡單、安方便等特點。

ZGS-B 系列產品一般安裝在建筑物低壓分配電箱:建筑物

樓層配電箱;室外配電柜/配電箱:需要防水、防潮、防塵、 防腐的環境:適用于TT,TN供電系統可安裝在建筑物LPZ0. 與LPZ1邊界處的三相配電系統中的各種電源進線端。

主要結構

響應速度快，小于25納秒。

限制電壓低。

通流容量大。

正常白色、失效紅色。

可采用凱文接線方式。

安裝

B級雷電流SPD保護，用于雷擊時等電位連接。

通常 安裝在進線低壓主配電柜處- -架空進線。

保護器采用標準 35mm軌道。

保護采用10^35mm2的銅質導線聯接，接地線應采用16mm2

以上的雙色銅質多股軟導線。

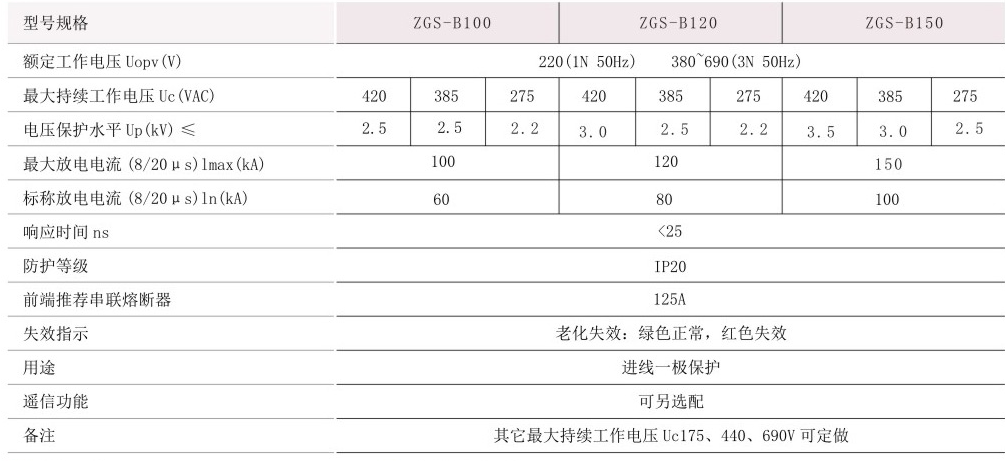

產品參數

相關型號

ZGS-D/20

ZGS-C/40

ZGS-B/60

ZGS-B/80

ZGS-B/100

ZGS-D/20/420

ZGS-C/40/420

ZGS-B/60/420

ZGS-B/80/385

ZGS-B/100/385

ZGS-D/20/420/2P

ZGS-C/40/420/2P

ZGS-B/60/420/2P

ZGS-B/80/385/2P

ZGS-B/100/385/2P

ZGS-D/20/420/3P

ZGS-C/40/420/3P

ZGS-B/60/420/3P

ZGS-B/80/385/3P

ZGS-B/100/385/3P

ZGS-D/20/420/4P

ZGS-C/40/420/4P

ZGS-B/60/420/4P

ZGS-B/80/385/4P

ZGS-B/100/385/4P
