概述

       為滿足智能建筑控制系統和消防系統智能化的需要，根據國標GB17945-2010《消防應急照明和疏散指示系統》和歐標EN62034-2006《電池供電的應急逃生照明燈的自動測試系統》等標準要求，同時借鑒國外先進消防技術而進行自主研發的c-bus集中電源集中控制型智能消防應急照明和疏散指示系統，它融合了電力電子技術、計算機控制技術、網絡通信技術，以安全、快速、科學、合理的原則，將傳統持續靜態疏散指示逃生轉變為動態安全疏散引導逃生方式，與消防火災自動報警系統聯動，以取得最快最佳的疏散路徑。無論從先進性、安全性、可靠性還是低碳環保性都是較為理想的設計，必將得到大規模推廣應用。

應用

        廣泛的適用性

 系統可廣泛用于酒店、醫院、大型商場、超市、高層辦公樓、影劇院、博物館、會展中心、體育場館、機場、火車站、地鐵等人群密集的公共場所或其它大型建筑物內，作為應急照明和疏散指示所必需的消防產品。

       先進的控制技術

系統采用先進的分布式智能控制技術，CAN二總線通信方式，將控制器主機、集中電源、應急照明分配電裝置及其控制的各個應急照明燈、疏散標志燈的控制單元組成分布式智能控制網絡系統，對系統網絡（供電、通訊）、集中電源、分配電裝置及終端應急燈具開路、短路、運行狀態進行實時監測與控制，控制燈的點亮、頻閃、熄滅、方向指示。

      智能化疏散指示

系統根據自動火災報警系統FAS、BAS聯動信號及火災位置情況，計算機會自動生成選擇一條最佳疏散逃生線路，同時標志燈會按最佳疏散路線自動調向指示。

      安全工作電壓

系統中應急照明燈、疏散標志燈采用DC24V安全電壓供電，燈內不帶電池，避免了人身意外觸電事故，使用安全可靠。

       低碳節能環保

系統中應急照明燈采用LED光源，既節能又減少因集中電源大量使用鉛酸蓄電池時環境的污染。

       管理與維護成本低

集中電源供電，集中設備及燈具的控制型設計，管理維護人員容易發現設備電池、燈具或供電、通訊線路故障，大大減少繁瑣工作，管理維護輕松方便，而且減少維護成本。強大的監控管理能力系統單主機最多可監控256臺設備、8192點，擴容后可達16384點。

       友好的人機界面

c-bus系統主機采用人機交互圖形操作界面，具有建筑平面的顯示和編輯功能，可使管理操作人員清晰準確掌握建筑平面圖上智能應急燈具的分布情況、工作狀態，可以通過圖形操作界面，對燈具進行狀態查詢、修改、調整疏散方案，著火時計算機機會自動生成最佳疏散路徑，以圖形顯示火災發生部位及安全疏散路線。

      可靠的消防聯動功能

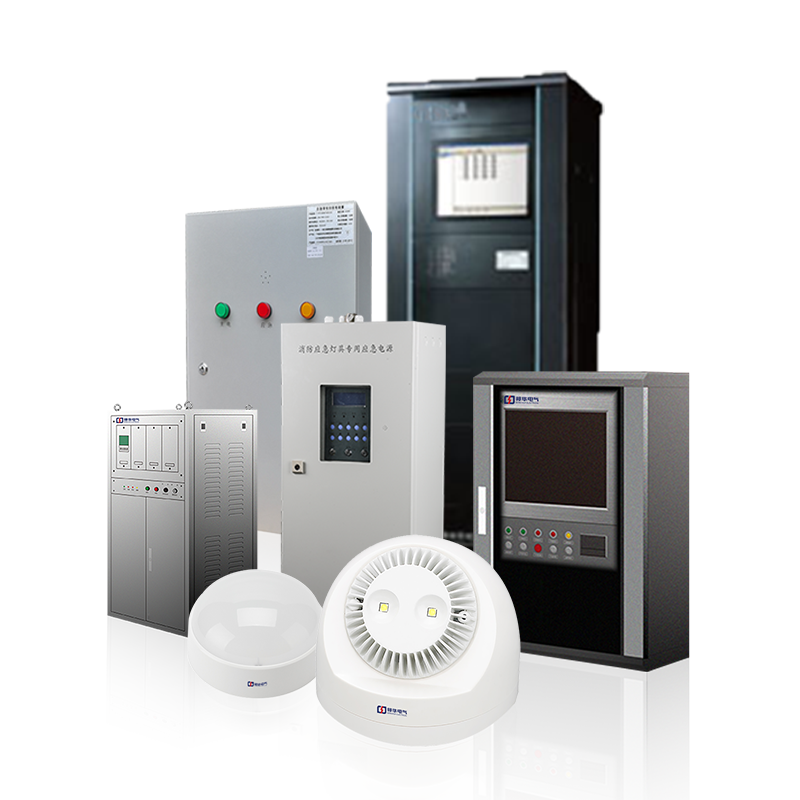

系統接到消防聯動信號，全系統燈就亮，系統會自動生成最佳疏散預案，并控制疏散標志燈方向引導疏散。c-bus智能消防應急照明和疏散指示系統由應急照明控制器、應急照明集中電源、應急照明分配電裝置和消防應急燈具及相關附件組成。

c-bus系統工作原理

       c-bus系統由控制器主機透過CAN總線將應急照明集中電源、各個應急照明分配電裝置的通訊模塊及其所控制的各個分散的應急照明燈和標志燈采集電路和通訊單元連接起來，構成分布式網絡控制系統，同時每個燈都有一個控制芯片，并具有獨立的地址碼，經過編程的各個燈既可進行自檢，又可根據控制器主機要求發送結果和接收控制指令信息，一旦發生故障，控制器報警并記錄故障類型（供電、線路、光源故障）、發生部位、發生時間，直到解除故障自動恢復工作狀態，從而實現對區域內燈具進行實時監測與控制。能接收消防火災自動報警系統信號或聯動控制信號、也可以手動控制方式轉入應急工作狀態，還可通過互聯網實現各區域各主機間通訊，也可實現遠程監控。

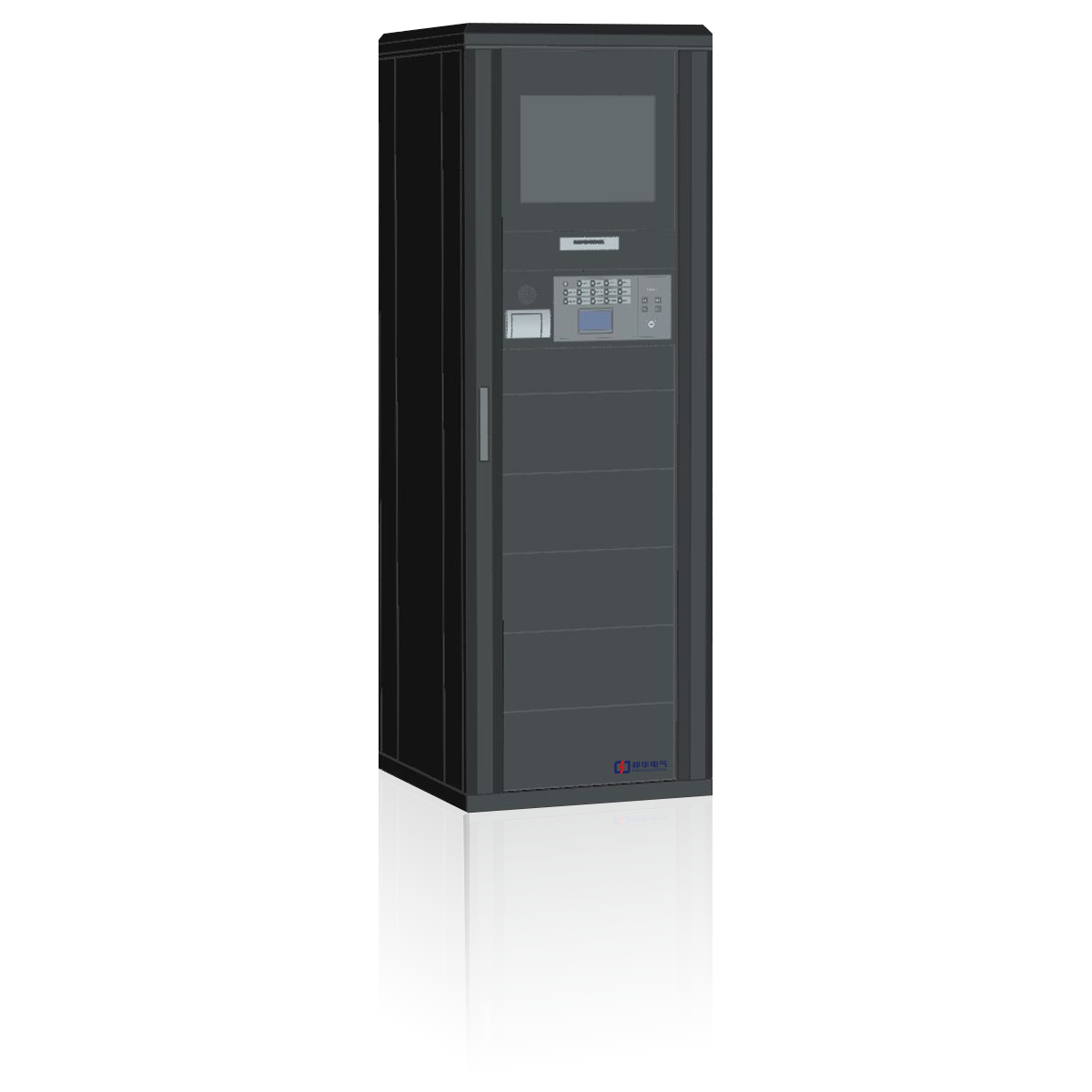

WD-C-32N控制器主機

產品說明

        控制器主機由控制器、通訊模塊、計算機及消防聯動模塊等組成，能控制并顯示集中控制型消防應急燈具、應急照明集中電源、應急照明分配電裝置及相關附件的工作狀態。一般安裝在消防控制室。

主要功能及特點

●   控制器主機控制并顯示與其相連的所有消防應急燈具的工作狀態及應急啟動時間。

●   控制器主機與其相連的各路燈具的光源開路、短路、電池開路、短路或主機欠壓時，會發出聲光故障報警信號，并指示記錄部位。

●   控制器能對系統的集中電源、應急照明分配電裝置、燈具及供電、通訊功能的開路、短路等故障會聲光報警，并記錄。

●   可編程設定或手動設定系統開機/關機狀態管理。

●   可設定自動年、月、日檢功能或指定時間對系統動態功能進行測試，給出故障報警記錄；可設定自動或指定時間對集中電源應急轉換功能及電池放電持續時間進行測試，給出報告并自動復位。

●   能自動存儲多達10000條以上的系統運行信息，并可選擇打印功能。

●   預設疏散軟件方案，關閉著火位置出口標志燈，根據預設方案對指向標志燈自動調向指示，引導安全疏散；可預設或手動對標志燈進行強制頻閃、流動控制。

●   控制器具有與FAS、BAS消防聯動或手動轉應急功能，在計算機上以圖形顯示火災部位，指向標志燈會按最佳疏散路線自動調向指示，自動生成最佳疏散預案。

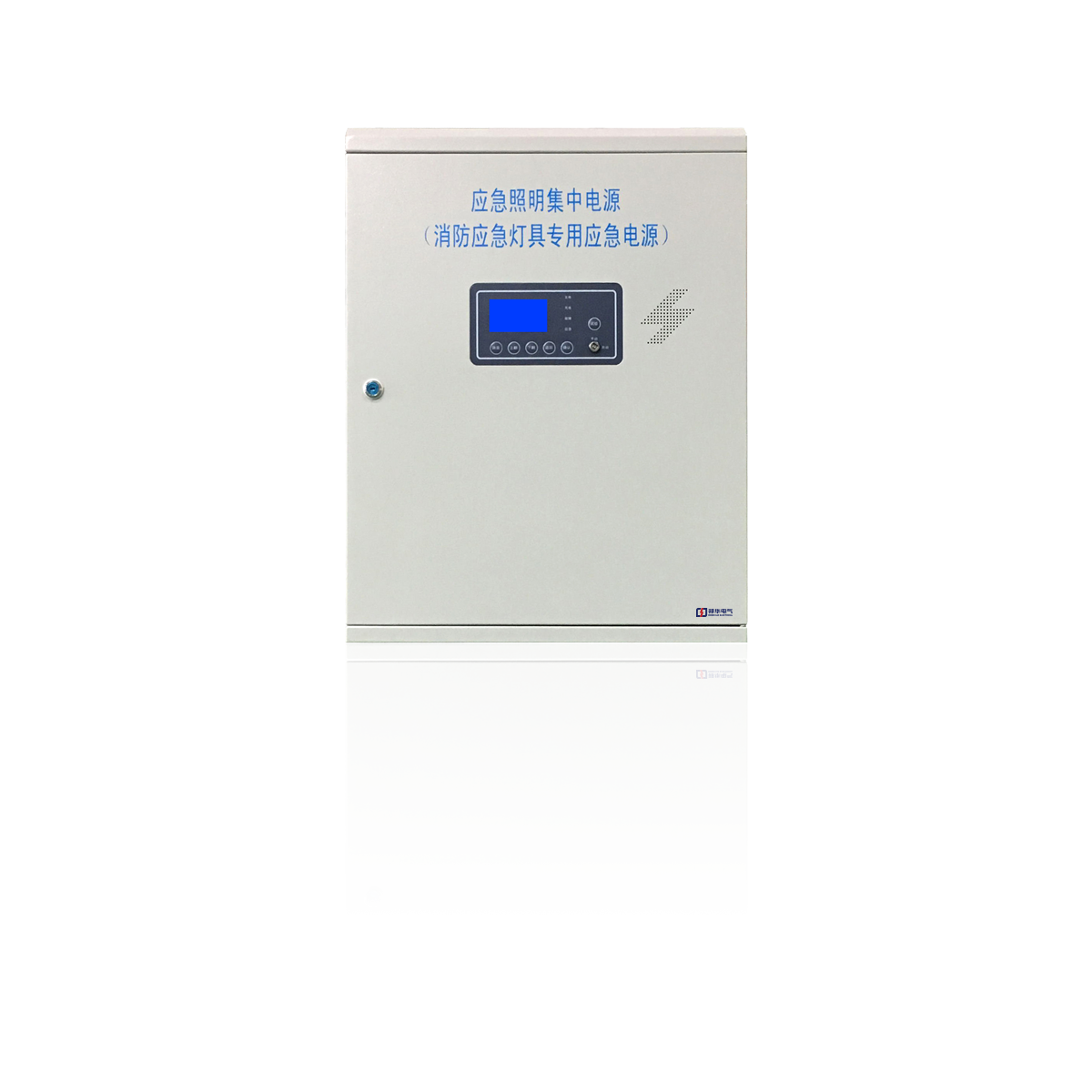

WD-DL系列應急照明集中電源(EPS)

產品介紹

        應急照明集中電源是為各個防火分區應急照明分配電裝置提供應急照明和疏散指示備用電源。可用于醫院、商場、機場、地鐵、火車站、會展中心，體育場館、酒店或大型公共建筑等場所，一般設置在配電間、豎井內，或與控制器主機做成一體柜，設置在值班室、設備機房、消防控制室。

主要功能及特點

●   雙路電源可自動切換，可靠性高。

●   LED、LCD顯示，工作狀態(主電、應急、過載、充電、故障、電流、電壓及電池電壓)一目了然。

●   具有過壓、欠壓、過流、短路、過溫保護及故障聲光報警，還可以消音，巡檢及鎖定等功能。

●   智能充放電管理，均浮充自動轉換，自動監控電池工作狀態，自動對電池進行周期性充、放電檢測。

●   配有RS232、RS485接口，能與系統主機通訊，實現控制器對集中電源、年檢、月檢及

●   應急工作狀態的監控，可以與FAS系統連接進行消防聯動，也可以實現遠程監控。

●   組合靈活，可以與控制器主機組合成一體柜，也可以與分配電裝置組合一體或單獨組柜安裝。

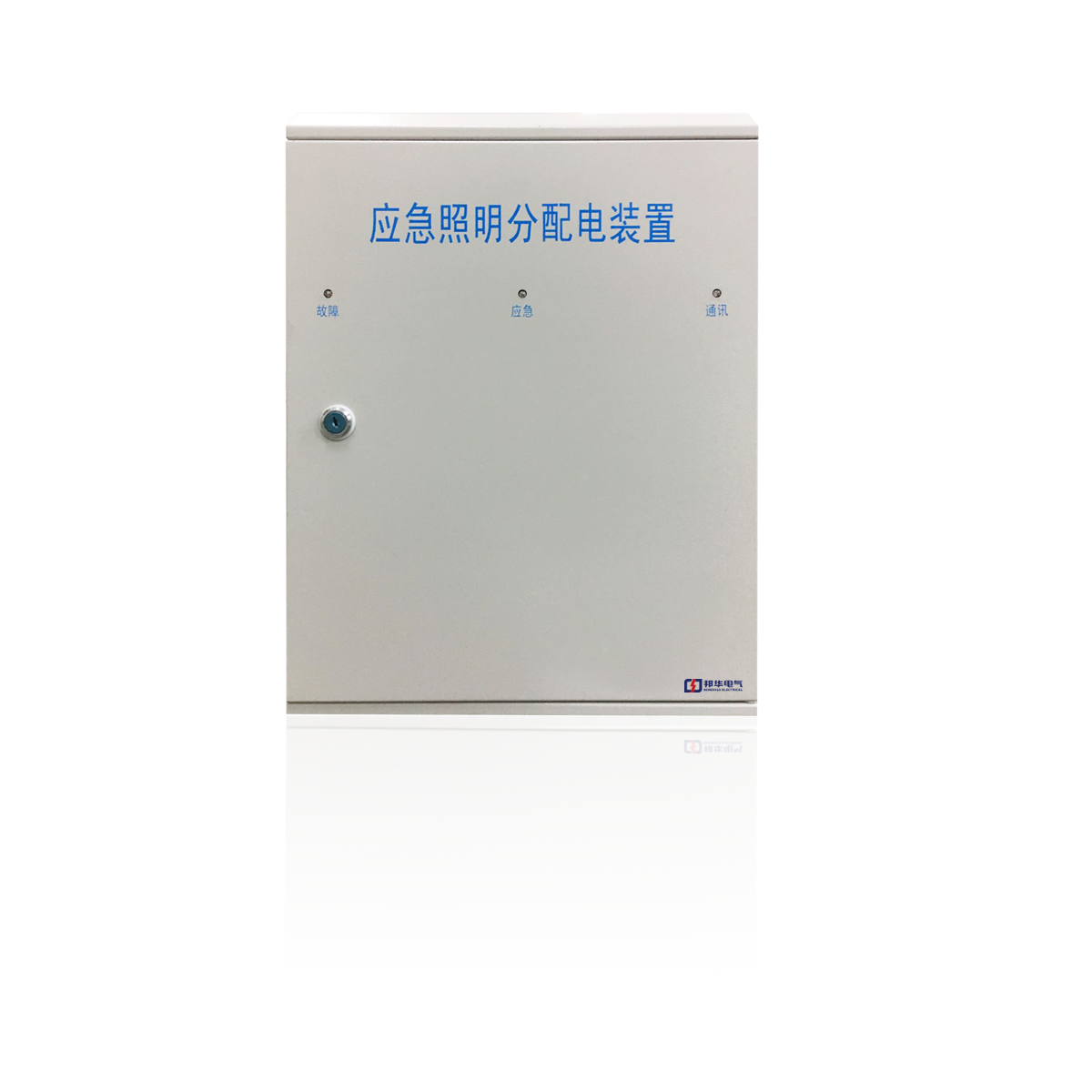

WD-FP系列應急照明分配電裝置

產品說明

        應急照明分配電裝置是c-bus系統的一個重要組成部分，分為主分配電裝置和終端分配電裝置。主分配電裝置為集中電源輸出進行分配電與控制保護，置于集中電源內，一般設置于配電間、豎井或消防控制室；終端分配電為終端燈具供電與控制保護之用，一般設置于豎井、配電間內。
