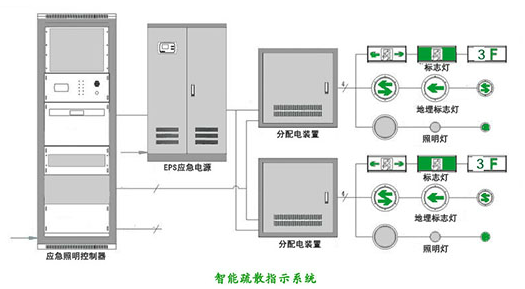

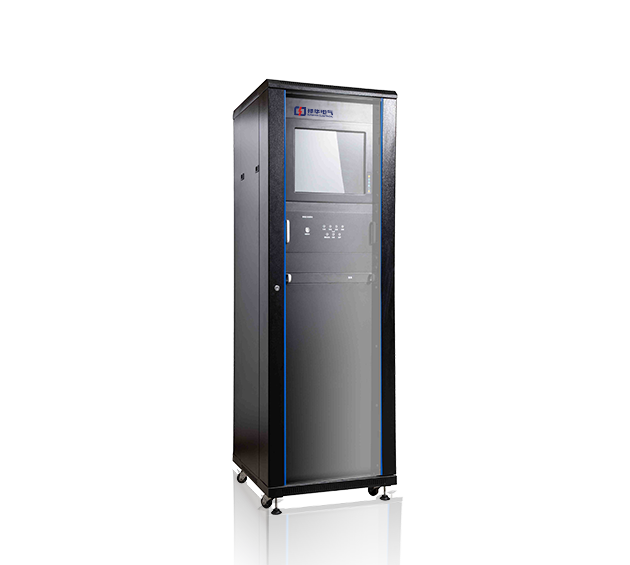

應急照明控制器

實時監控和管理終端設備數據及狀態;

業界首創的網格化智能分析模塊，指揮終端設備指示疏散方向，提供最佳、最安全的逃生路徑;

顯示故障信息，包括故障類型、時間、位置并聲光信號報警故障信息。

性能特征:

1、實時監控和管理終端設備數據及狀態；

2、業界首創的網格化智能分析模塊,指揮終端設備指示疏散方向提供最佳、最安全的逃生路徑；

3、顯示故障信息,包括故障類型、時間、位置并聲光信號報警故障信息；

4、隨時監控應急電源的電池狀態、輸出狀態、輸入狀態；

5、可隨時控制消防應急標志燈具改變指示方向,點亮照明燈具；

6、可與FAS火災報警系統無縫對接；

7、符合國家標準:GB17945-2010。

技術參數

型號	ZS-C-100W-110	ZS-C-60W-210
結構	立柜式	壁掛式
產品規格(L*W*H)	600*600*1830mm	540*200*750mm
帶燈點數	3200
輸入電壓	Ac220V10%50~60Hz
應急時間	＞3H
主控機	工業控制計算機
顯示設備	17'工業LCD顯示器
總線技術	RS485
總線距離	1200M
FAS接口	標準RS232、RS485、24聯動
打印機	熱敏打印機
防護等級	IP33
運行環境	-20~+60°C:RH≤90%

相關型號：應急照明控制器：ZS-C-10W-I200、ZS-C-100W-I110(主型)、ZS-C-60W-I210、ZS-C-30W-I100

---

應急照明集中電源

智能數字化EPS;

智能數字化控制技術;后備工作模式設計，高速的靜態開關切換;采用高速微控制器和可編程邏輯器件來實現電路控制，參數設定、運行管理、先進的自檢和自偵測功能，可對電路板上的所有獨立電路連接進行自檢和故障分析

性能特征:

1、智能數字化EPS；

2、智能數字化控制技術;

3、后備工作模式設計,高速的靜態開關切換；

4、高效的GBT( Insulated Gate Bipolar Transistor)逆變技術；

5、采用高速控制器和可編程邏輯器件來實現電路控制,參數設定、運行管理、先進的自檢和自偵測功能,可對電路板上的所有獨立電路連接進行自檢和故障分析；

6、輸入輸出過欠壓保護、輸入浪涌保護、相序保護、電池過充過放保護、輸出過載短路保護、溫度過高保護等多種系統保護和報警功能；

7、斷路器狀態,熔斷器狀態和所有的電路工作狀態進行在線偵測。

技術參數

型號	ZS-D-1KVA	ZS-D-3KVA	ZS-D-5KVA
額定功率	1KVA	3KVA	5KVA
產品規格(L*W*H)	600*350*1250mm	650*400*1700mm	750*600*1700mm
輸出電壓	AC220V 50~60Hz
安裝方式	落地式
蓄電池	免維護鉛酸電池
輸入電壓	AC220V 50~60Hz
應急時間	>90min
通信接口	RS485
輸出回路	根據實際情況定
防護等級	IP33

相關型號：應急照明集中電源：ZS-D-0.3KVA、ZS-D-0.5KVA、ZS-D-5KVA(主型)、ZS-D-3KVA、ZS-D-1KVA

---

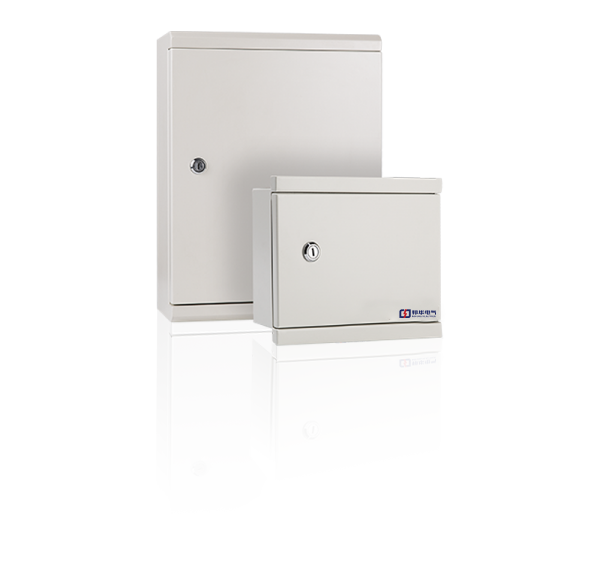

應急照明分配電裝置

中繼延長總線通信距離，提高負載能力;負責向所屬區域內終端提供DC24V電源;

數據流向自動控制技術，自動判別和控制數據傳輸方向;

零延時設計，自動偵測串口信號速率，串口信號速率自適應。

性能特征：

1、中繼延長總線通信距離,提高負載能力；

2、負責向所屬區域內終端提供電源；

3、數據流向自動控制技術,自動判別和控制數據傳輸方向；

4、具有600W防雷防電涌功能,單端電源供電實現電源隔離；

5、電路有過短路、過載、過電壓保護功能；

6、網格化智能分析模塊；

7、防靜電、抗干擾能力強；

8、符合國家標準:GB17945-2010。

技術參數

型號	分配電裝置
型號	ZS-FP-800W-J914	ZS-FP-700W-J924	ZS-FP-100W-J932	ZS-FP-300W-J932-M
輸出功率	800W	700W	100W	300W
產品規格 （L*W*H）	400*235*520mm	420*160*620mm	380*260*68mm	380*202*50mm
輸出電壓	DC24V
輸入電壓	DC24V	AC220V		DC24V
安裝方式	壁掛			插卡式
輸出回路	4		1	2
總線技術	無極性二總線
總線距離	1200M

相關型號：應急照明分配電裝置：ZS-FP-100W-J932、ZS-FP-700W-J944、ZS-FP-300W-J932-M、ZS-FP-100W-J932-J、ZS-FP-700W-J904、ZS-FP-700W-J924、ZS-FP-350W-J902、ZS-FP-1400W-J908、ZS-FP-800W-J914

---

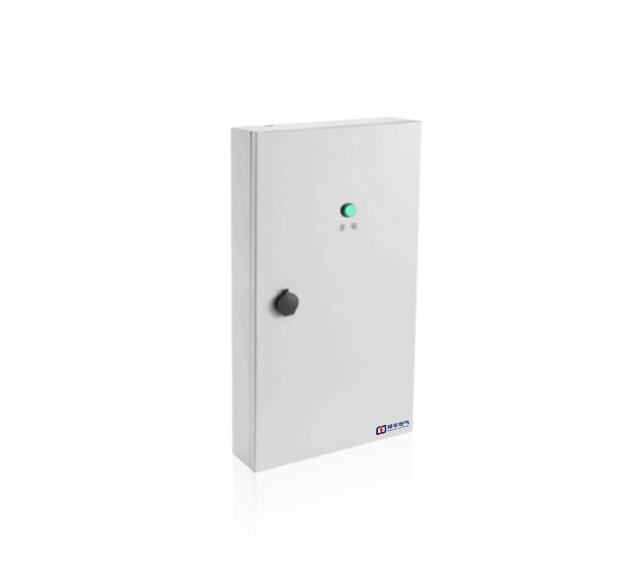

應急照明配電箱

中繼延長總線通信距離，提高負載能力;

負責向所屬區域內終端提供電源;

數據流向自動控制技術，自動判別和控制數據傳輸方向;

零延時設計，自動偵測串口信號速率，串口信號速率自適應。

性能特征：

1、中繼延長總線通信距離,提高負載能力；

2、負責向所屬區域內終端提供電源；

3、數據流向自動控制技術,自動判別和控制數據傳輸方向；

4、具有600W防雷防電涌功能,單端電源供電實現電源隔離；

5、電路有過短路、過載、過電壓保護功能；

6、網格化智能分析模塊；

7、防靜電、抗干擾能力強；

8、符合國家標準:GB17945-2010。

技術參數

型號	配電箱
型號	ZS-PD-1200W-I912	ZS-PD-700W-I924	ZS-PD-700W-I924-2	ZS-PD-100W-I932
輸出功率	1200W	700W	700W	100W
產品規格 （L*W*H）	400*230*400mm	620*420*160mm	620*420*160mm	380*260*68mm
輸出電壓	DC36V	DC24V
輸入電壓	AC220V 50~60Hz		雙電源：AC220V 50~60Hz	AC220V 50~60Hz
安裝方式	壁掛
輸出回路	2	4		1
總線技術	無極性二總線
總線距離	1200M

相關型號：應急照明配電箱：ZS-PD-100W-I932、ZS-PD-700W-I924-2、ZS-PD-1200W-I912、ZS-PD-600W-I914、ZS-PD-700W-I924、ZS-PD-700W-100、ZS-PD-700W-I900
