ZC-C-BQ21 智能照明疏散系統控制器
閱讀次數:1441 發布時間:2020-07-31


1產品介紹
● 滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求。
● 柜式應急照明控制器具有4個分機回路,每個分機回路最多可以配接32臺集中電源和分配電裝置;壁掛箱式主控機具有一個分機回路,可以攜帶40臺(集中電源16臺、分配電裝置24臺)。
2功能特點
● 滿足國家標準GB17945-2010《消防應急照明和疏散指示系統》的要求。
● 柜式應急照明控制器具有4個分機回路,每個分機回路最多可以配接32臺集中電源和分配電裝置;壁掛式主控機具有一個分機回路,可以配接40臺(集中電源16臺、分配電裝置24臺)。
● 一臺分配電裝置具有4個(或8個)燈具回路,每個燈具回路可配接64只集中控制型消防應急燈具,所以一臺分配電裝置的最大容量為64×4=256點(或512點),一臺柜式控制器最佳控制燈具數量為6000點以內,一臺壁掛式控制器最佳控制燈具數量為2000點以內。
● 應急照明控制器可以通過RS232、CAN或網絡接口與火災報警控制器進行通訊,接收火災報警控制器輸出的火災探測器報警信息,利用火災蔓延趨勢實施人員疏散。也可以通過4路開關量接口接收火災報警控制器監視的防火分區狀態,按照預定的疏散預案實施人員疏散。
● 應急照明控制器采用嵌入式工控機系統,柜式主機顯示采用17寸LCD屏(壁掛式為7寸),可直接在液晶屏上同時顯示設備信息、報警文字信息和建筑圖形信息,顯示內容豐富、直觀,方便用戶使用
● 應急照明控制器主機采用雙CPU備份設計,當主CPU工作出現異常后,可以自動切換到備CPU,保證應急照明控制器主機始終處于最佳工作狀態,在發生火災時,零延時投入應急疏散控制。
● 應急照明控制器具有短信通知功能,當控制器監視到有事件發生時,會立刻以短信的方式將事件發出,通知值班人員或業主。
● 系統根據火災報警信息,結合建筑結構特征、疏散路徑寬度、人員荷載等信息自動生成人員疏散路徑,編程方式靈活,簡便。
● 用戶操作分級,分級操作密碼可以設定。
● 具有歷史信息存儲查詢功能,存儲記錄數量:≥10000條。
● 工作環境溫度:-10℃-+55℃,濕度:〈95%RH。
3技術指標

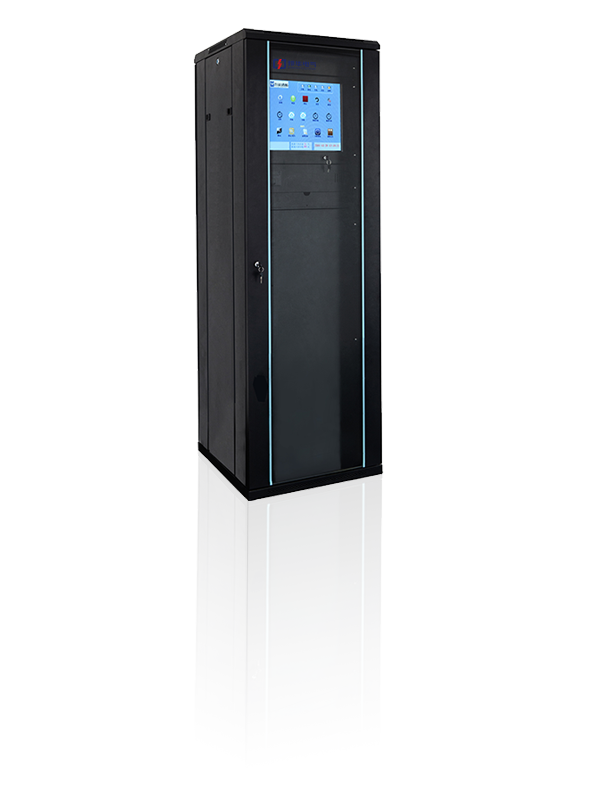

● 柜式主機采用標準19英寸柜式結構,實物如右圖后;壁掛式主機采用前單門封閉結構,如右圖前。
● 主板采用嵌入式工業主板,雙CPU備份設計,運行穩定可靠;
● 柜式主機液晶屏采用17寸工業顯示大屏,圖文顯示功能,顯示內容豐富、 直觀;
● 每年2-12月份,每月10號對EPS電源自動執行月檢,1月10號對EPS電源自動執行年檢,月檢、年檢完畢,自動恢復;
● 手動、自動聯動控制功能,在自動聯動條件下,可以根據火災蔓延趨勢信息迅速生成疏散路徑,實現人員安全、迅速撤離;
● 配接熱敏打印機,可以打印所有事件信息;
● 自帶多種信息通訊接口,信息交互能力強,具有短信通知功能;
● 具有黑匣子功能,可存儲歷史記錄信息10000條以上;
● 主電電源采用消防專用電源,備用電源采用高性能免維護鉛酸電池;
● 供電電源:AC220V/50Hz,370W(柜式主機);110W(壁掛主機)
● 柜式主機尺寸:600×600×1855(mm); 壁掛箱式主機尺寸:372×111×500
相關型號:ZC-C-BQ21、ZC-C-G02-2X、ZC-C-G01、ZC-C-B、ZC-C-A

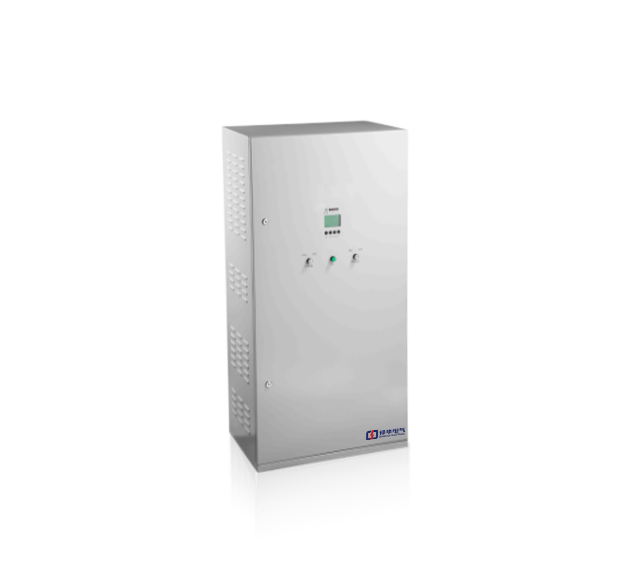

1產品特點
●整流模塊采用國際前沿的PTR軟開關技術,效率及可靠性極高。獨創深度放電能力蓄電池優勢,使鉛酸蓄電池在EPO緊急啟動條件下的使用壽命提高三倍以上。
● 使用最新型的防火耐蝕材質,專業消防等級安全設計,沒有火災隱患。
● 維護簡單,可計算機監控,外部電網與本蓄電池組自動切換,可實現無人值守,互投切換時間≤0.25S。
● 智能電池管理:可調節電池數量、電池電壓(上限和下限)、設置電池故障恢復電壓(上限和下限),設置定期電池檢測,電池電壓顯示,電池
故障報警等功能。
2電池分站式(型號:ZC-D)技術參數

相關型號:JC-D-11KVA-S(主型)、JC-D-7.5KVA-S、JC-D-5.5KVA-S(主型)、JC-D-3.7KVA-S、ZC-D-0.5KVA-A21(主型)、ZC-D-0.3KVA-A21、ZC-D-0.6KVA-2X(主型)、ZC-D-0.3KVA-2X、ZC-D-1KVA-MOS(主型)、ZC-D-0.5KVA-MOS、ZC-D-3KVA-MOS(主型)、ZC-D-2.5KVA-MOS、ZC-D-2KVA-MOS、ZC-D-1.5KVA-MOS、ZC-D-10KVA-IPM(主型)、ZC-D-8KVA-IPM、ZC-D-6KVA-IPM、ZC-D-5KVA-IPM、ZC-D-4KVA-IPM、ZC-D-7.5KVA(主型)、ZC-D-5KVA、ZC-D-3KVA、ZC-D-2KVA、ZC-D-1KVA、ZC-D-0.6KVA(主型)、ZC-D-0.4KVA、ZC-D-0.2KVA、ZC-FP-1KVA-A、ZC-FP-4.5KVA-H、ZC-FP-0.8KVA-B(主型)、ZC-FP-0.4KVA-B、ZC-FP-0.5KVA-A(主型)、ZC-FP-0.2KVA-A、

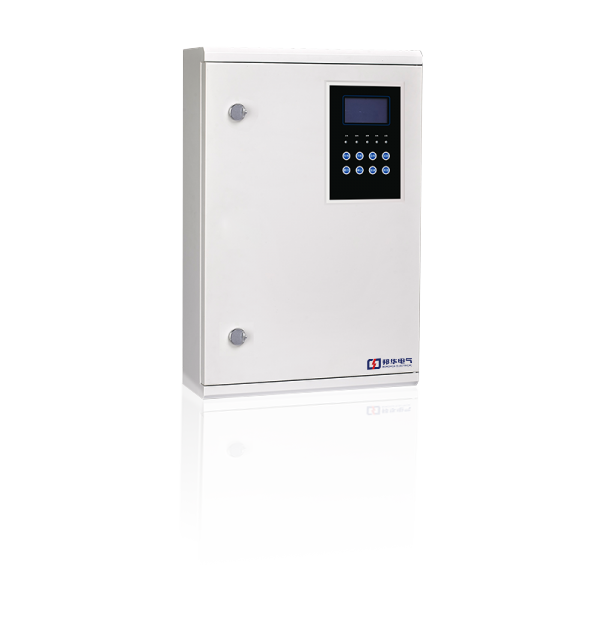

1產品介紹
分配電裝置可安裝于電源柜邊,也可獨立設置于各個樓層,為終端應急燈具提供DC24V電源,以及為系統控制信號提供承載和中繼功能,具體體現在:
A)應急照明分配電裝置,采集終端數據,為CAN信號提供路由和中繼。
B)接入前端集中電源的供電,再進行分支路可控輸出給終端燈具群。
2產品特點
● 采用進口元器件,高端技術生產,按國標定制,節能更高效;抗電強度高,具有短路、過載,過電壓保護功能。
● 采用目前國際先進的數據流向自動控制技術,自動判別和控制數據的傳輸方向。
● 采用零延時設計,自動偵測串口信號速率,串口信號速率自適應。

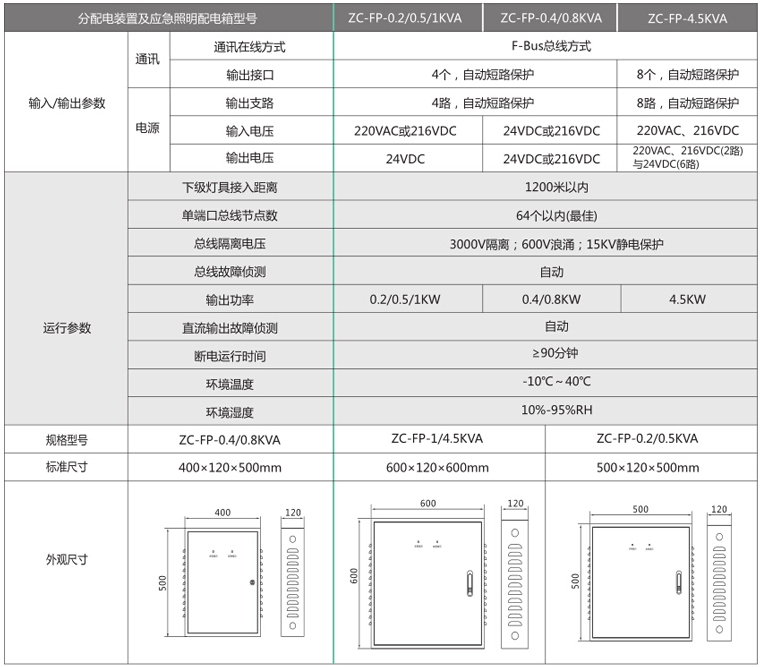

3應急照明分配電裝置技術參數

相關型號:ZC-FP-1KVA-H-2X(主型)、ZC-FP-0.6KVA-H-2X、ZC-FP-0.3KVA-H-2X、ZC-FP-0.3KVA-B1-2X、ZC-FP-0.4KVA-B1(主型)、ZC-FP-0.2KVA-B1、ZC-FP-1KVA-H(主型)、ZC-FP-0.5KVA-H、ZC-FP-0.2KVA-H、ZC-FP-1KVA-A、ZC-FP-4.5KVA-H、ZC-FP-0.8KVA-B(主型)、ZC-FP-0.4KVA-B、ZC-FP-0.5KVA-A(主型)、ZC-FP-0.2KVA-A
