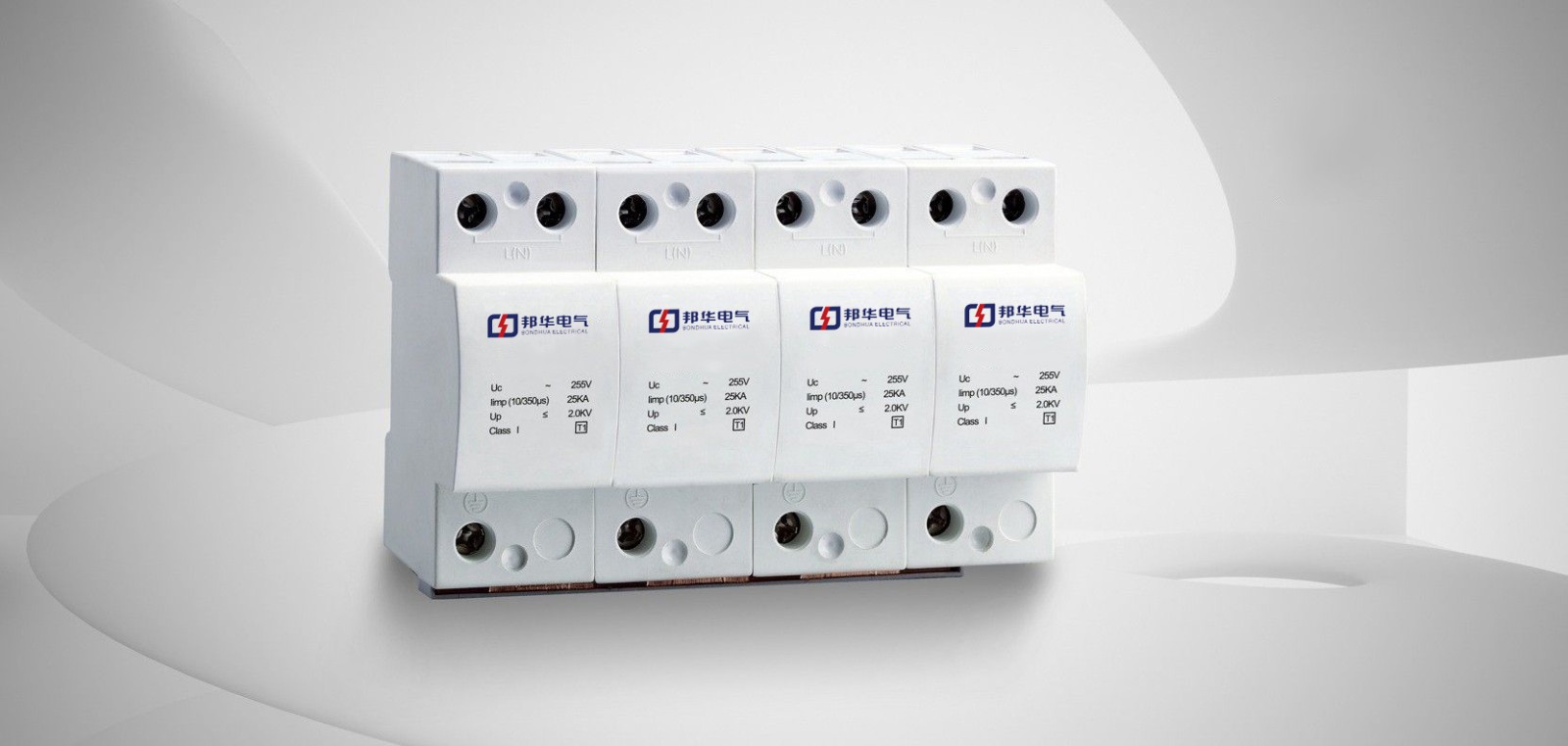

產品介紹

GNS1浪涌保護器(以下簡稱保護器)，主要適用于交流50Hz(或60Hz),額定工作電壓380V及以下的TN-S、TN-C、TN-C-S、 πT、 IT等的電氣線路中，限制瞬態過電壓幅值，吸 收、消耗或泄放浪涌電流能量。使用在過電壓類別較高的場合，可使被保護的電器元件從一個 過電壓類別轉換到另-個較低的過電壓類別。適宜于與其它模數化終端電器配套組成組合電器， 使其提高安裝類別，擴大使用范圍，或用于終端時，進一步降低過電壓，以保護電視機、高保真音響等家用電器或計算機、微電腦等設備。

保護器適用于對家用及類似場所用電器在線路出現感應雷擊過電壓、操作過電壓時起保護作用。

安裝

保護器采用標準的35mm軌道安裝；

保護器采用2.535mm'的銅質導線聯接，其接線方法有兩種；

從電流開關聯線到保護器，再從保護器聯線到負載端。

這種方法適用于負載電流100A以下的配電箱。使用導線截面應該按負載電流選用。從電源開關聯線到負載端。這種方法適用于負載電流100A以上的配電箱。聯接到保護器的導線截面不受負載電流的影響，但長度不得過500mm。

接地線就采用4mm'以上的雙色導線，長度不得超過500mm。

為了防止浪涌保護器失效后影響電網正常運行，聯于L線的保護器應該串接-個10-32A的熔斷器。

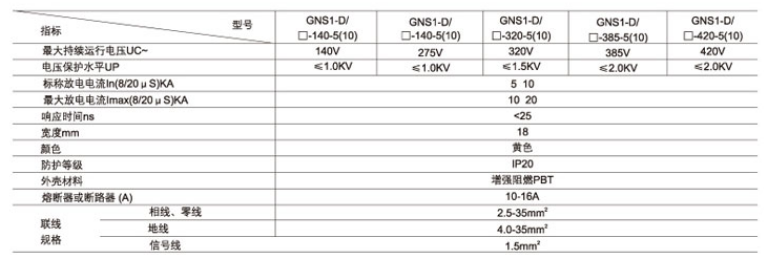

產品參數

相關型號

GNS1-D/140-5（10）

GNS1-D/320-5（10）

GNS1-D/385-5（10）

GNS1-D/420-5（10）

GNS1-C/140-15

GNS1-C/275-20

GNS1-C/320-20

GNS1-C/385-20
