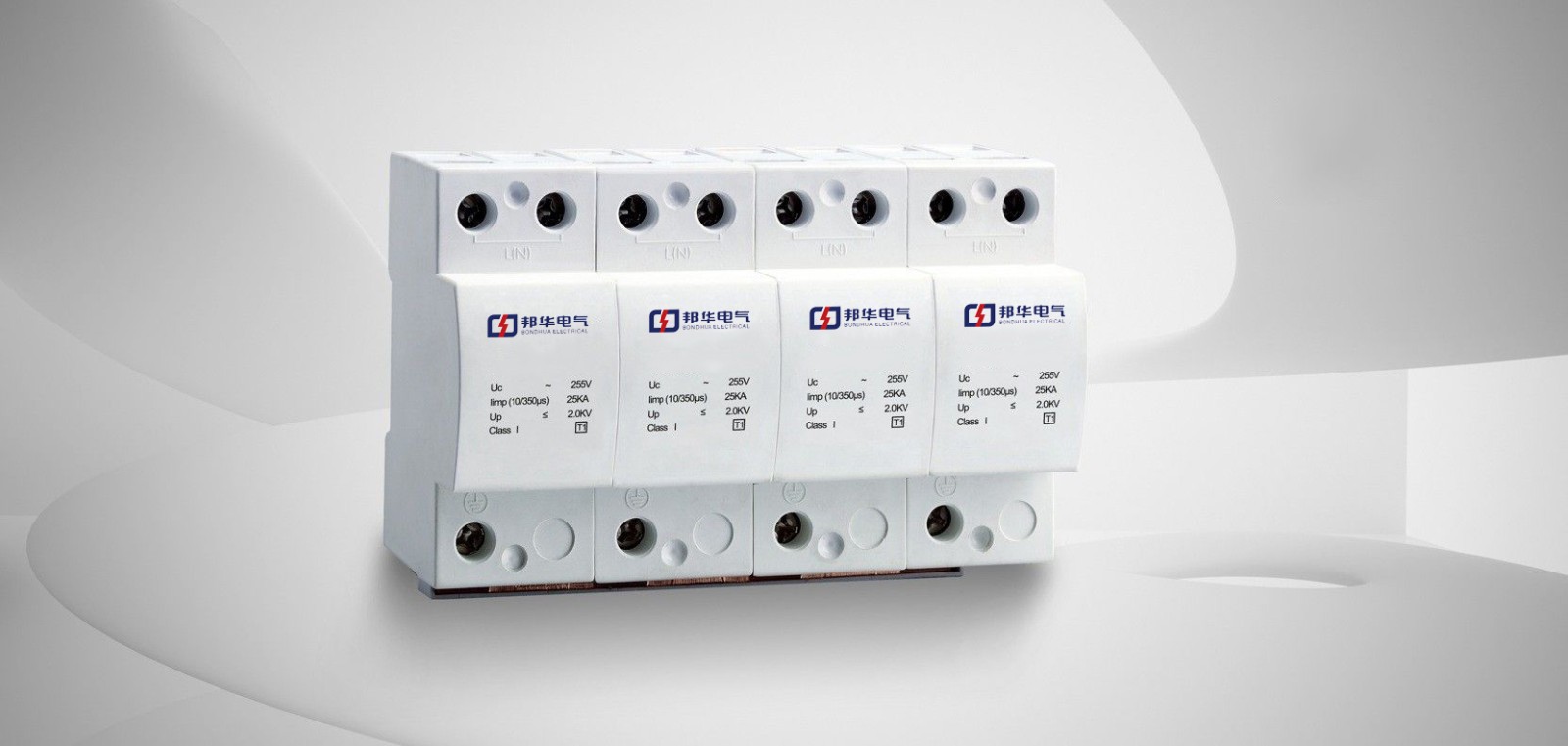

DKL-20浪涌保護器
閱讀次數：1358 發布時間：2020-07-29
產品介紹
SPD通用電源模塊浪涌保護器，符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。
產品特點
C、D級精細電涌保護器，適用TT、TN系統，并聯式保護，導軌式安裝；
采用金屬氧化物壓敏電阻，可靠保證設備正常運行；
具有優良的一致性，穩定性和耐沖擊能力；
采用溫控斷路技術，內置過流保護裝置，完善穩定的安全保障；
故障窗口顯示，浪涌保護狀態一目了然；
遙訊接口，向遠端提供一個表示浪涌保護器工作狀態的干接點開關；
合理的保護電壓，安全性能超群。
產品參數
60 | 150 | 275 | 320 | 385 | 440 | 690 | |
最大持續工作電壓（AC）： | 60V | 150V | 275V | 320V | 385V | 440V | 690V |
最大持續工作電壓（DC）： | 85V | 200V | 350V | 410V | 500V | 560V | 790V |
額定放電電流In( 8/20μs) | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA | 10kA |
最大放電電流Imax( 8/20μs) | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA | 20kA |
5kA時殘壓Ur( 8/20μs) | <0.5kV | <0.55kV | <0.8kV | <0.9kV | <1.0kV | <1.1kV | <1.15kV |
In時保護電壓Up( 8/20μs) | <0.6kV | <0.7kV | <1.2kV | <1.35kV | <1.5kV | <1.5kV | <1.5kV |
漏電流 | <15μA | ||||||
響應時間tA | <25ns | ||||||
工作溫度范圍Tu | -40℃~80℃ | ||||||
外殼防護等級 | IP20 | ||||||
遙信最大工作電流/電壓（AC） 最大工作電流/電壓（DC） | 0.2A/125V 0.5A/48V | ||||||
壓線螺絲 | M5/M2 | ||||||
外殼材料 | PBT/PA-F UL94 V-0 | ||||||
安裝導軌 | 35mmDIN卡軌|EN60715 | ||||||
