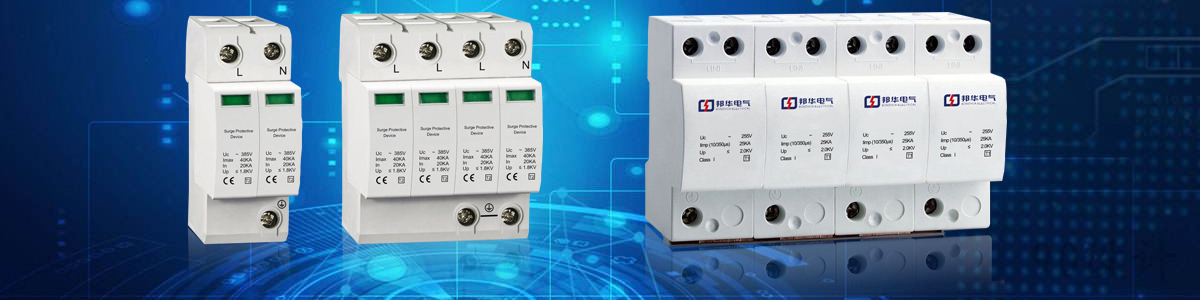

BTD1-80/385/4P 電源防雷器
閱讀次數：1296 發布時間：2020-07-29
適用范圍
保護器安裝在LPZOB或LPZ1區與LPZ2交接處.通常安裝在樓層配電箱,計算機 控制中心、電信機房、電梯控制室、有線電視機、樓宇自控室、安保監控中心、消防 中,工業自控室、變頻設備控制室、醫院手術室、監護室及裝有電子設備場所的配電 箱內,也安裝在六層以下住宅照明總配線內,分散型小型別墅應將SPD安裝在住戶配 電箱內。
保護器的模塊上設有失效脫離裝置,當保護器因過熱、擊穿失效時,失效脫離裝 置能自動地將其從電網上脫離,同時給出指示信號。保護器正常標牌顯示綠色,失效脫 離后標識顯示紅色。
符合標準: IEC61643-1，GB18802-1
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨浪涌尺寸丨
丨浪涌接線圖丨
