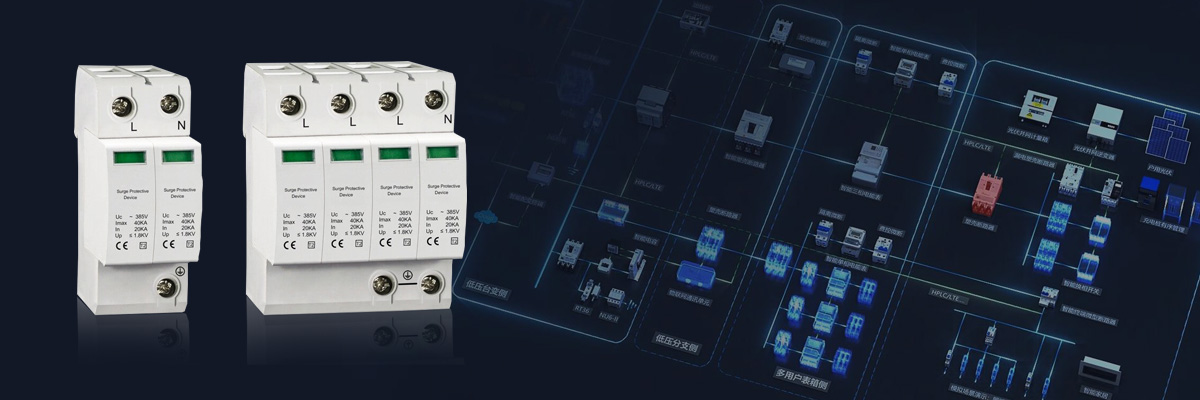

KPD100-385/4P 電涌保護器
閱讀次數:2209 發布時間:2020-07-29

概述
KPD型電源模塊浪涌保護器由一個電源模塊頭和一個底座組成,用于交直流系統L(+)-N(-)、L(+)/N(-)-PE的第二或三級保護,串聯或者并聯在交直流供電電源與系統設備之間,防護外界(雷擊、電磁輻射干擾等)或系統內部(系統拉合閘效應、感應及容性負載的啟動和停止等)引起的浪涌脈沖及瞬間過電壓對設備的損壞
應用范圍
該電源模塊浪涌保護器應用于低壓交流配電系統,并聯在交流供電電源與系統設備之間,防護外界(雷擊、電磁輻射干擾等)或系統內部(系統拉合閘效應、感應及容性負載的啟動和停止等)引起的浪涌脈沖及瞬間過電壓對設備的損壞。
技術標準
IEC 61643-1:2005 連接至低壓配電系統的電涌保護器 第1部分:技術要求及實驗方法
GB 18802.1-2011 低壓配電系統的電涌保護器(SPD) 第1部分:性能要求和試驗方法
技術特征
插拔模塊具有防反插、互插功能;
通流量大,殘壓低;
具有過熱保護;
具有失效指示;
外殼防護等級為IP20要求,阻燃等級為UL94 V0。
技術參數
型 號 |
組合 方式 | 最大持續 運行電壓Uc V | 標稱導通 電壓V1Ma (±%10)V | 漏電流 IL μA | 標稱放電 電流In KA (8/20μs) | 最大放電 電流Imax KA (8/20μs) | 電壓保護水平 At In KV (8/20μs) | |
AC | DC | |||||||
KPD200-275 |
4P | 275 | 350 | 430 | ≤20 | 100 | 200 | 2.8 |
KPD200-300 | 300 | 385 | 470 | 3.0 | ||||
KPD200-320 | 320 | 415 | 510 | 3.2 | ||||
KPD200-365 | 365 | 465 | 560 | 3.5 | ||||
KPD200-385 | 385 | 505 | 620 | 3.9 | ||||
KPD200-420 | 420 | 560 | 680 | 4.4 | ||||
KPD200-460 | 460 | 615 | 750 | 4.6 | ||||
KPD200-510 | 510 | 670 | 820 | 4.8 | ||||
型 號 |
組合 方式 | 最大持續 運行電壓Uc V | 標稱導通 電壓V1Ma (±%10)V | 漏電流 IL μA | 標稱放電 電流In KA (8/20μs) | 最大放電 電流Imax KA (8/20μs) | 電壓保護水平 At In KV (8/20μs) | |
AC | DC | |||||||
KPD120-275 |
4P | 275 | 350 | 430 | ≤20 | 60 | 120 | 2.0 |
KPD120-300 | 300 | 385 | 470 | 2.1 | ||||
KPD120-320 | 320 | 415 | 510 | 2.2 | ||||
KPD120-365 | 365 | 465 | 560 | 2.4 | ||||
KPD120-385 | 385 | 505 | 620 | 2.5 | ||||
KPD120-420 | 420 | 560 | 680 | 2.6 | ||||
KPD120-460 | 460 | 615 | 750 | 2.7 | ||||
KPD120-510 | 510 | 670 | 820 | 2.8 | ||||
安裝與維護
安裝
1 本電源模塊浪涌保護器只能由訓練有素的專業人員進行安裝和維護,安裝位置為人手不能直接接觸的地方。安裝前應確認為非帶電安裝,并檢查浪涌保護器是否完好,如有損傷或顯示窗口呈紅色,已不能使用,如果窗口呈綠色,表示其正常。
2 浪涌保護器應安裝在供電線路的熔斷器(FU1)之后,熔斷器的容量不能超過500A gL/gG。如超過該值,應在浪涌保護支路增設500A gL/gG的熔斷器(FU2)。
3 根據保護器的標記按圖3進行接線,相線連接線的截面積應大于10mm2,地線連接線截面積應大于10mm2并應盡量平直、短。
KPD型電源模塊浪涌保護器可任意組合,以滿足不同電源系統的保護需要
使用和維護
KPD型電源模塊浪涌保護器在工作失效后,通過模塊內部的熱熔斷保護系統與供電線路實現自動脫離,顯示窗變為“紅色”。當電源模塊浪涌保護器的劣化指示窗口呈“紅色”時,應立即更換該保護器。
在雷雨過后須檢查電源模塊浪涌保護器的顯示窗口。
相關產品:KPD200-385/4P、KPD160-385/4P、KPD120-385/4P、KPD100-385/4P、KPD80-385/4P、KPD80L-385/4P、KPD40-385/4P、KPD20-385/4P
