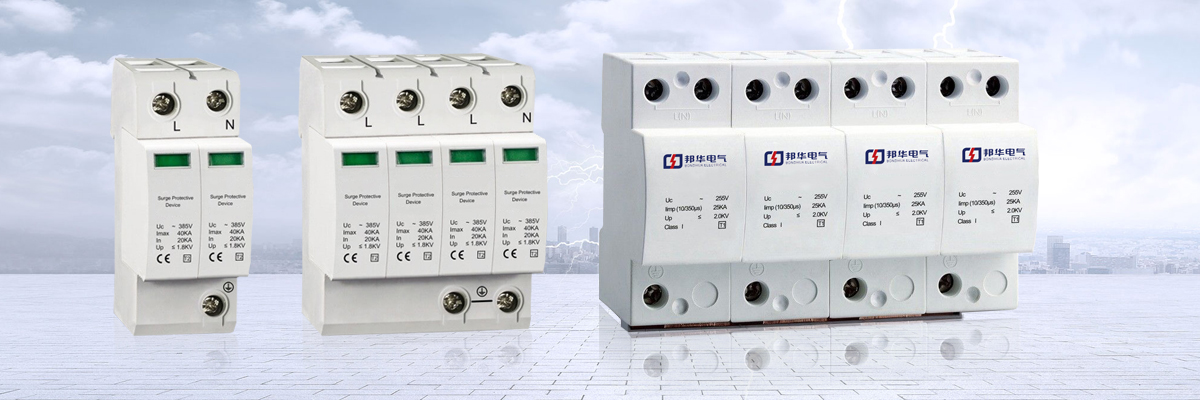

BYD-385/100/4P 電涌保護器
閱讀次數:1292 發布時間:2020-07-29

產品說明
BYD-440-80浪涌保護器適用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統、用在LPZPALPZPB區與LPZ1區的界面處等電位連接,對電網因雷擊或浪涌過電電壓進行保護。其設計依據完全符合IEC61643-1、GB50057-94(2000年版),它可泄放100KA雷擊電流,通常安裝在建筑物進線的低壓主配電柜里,產品可選帶有遙信觸點功能。遙信觸是一個常開觸點、如果浪涌保護器的一個模塊或多個模塊失效,觸點將閉合,送出故障信號實現遠程監控。
產品特點
1、雷電沖擊電流大,可達100KA/120KA/160/KA(8/20us)
2、可視告警指示器及遙信觸點、聲光報警功能
3、外殼用35mm電氣導軌安裝
4、響應時間小于25納秒
5、外殼用高強度增強燃材料
與應用
-B級雷電流SPD保護,用于雷擊時等電連接
-安裝在LPZPALPZPB區與LPZ1區交界處
通常安裝在進行低壓主配電柜處
技術參數

產品說明
BYD-385-40-4P浪涌保護器適用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統、可作為雷擊時等電位連接、其設計依據完全符合IEC61643-1、GB50057-94(2000年版),外殼設計安裝在35mm電氣導軌上,BY1-C內置失效脫離裝置、當浪涌保護器因過熱、擊穿失效時,失效脫離裝置能自動的將其從電|碉上脫離,同時可視警指示器由綠色變化成紅色、并通過報警開關觸點裝置,實現遠程監控功能,保護模塊可在有工作電壓的情況下更換。
產品特點
1、無需停電即可更換保護器單元
2、可承受40KA(8/20us)雷電流沖擊
3、動作反應時間小于25ns
4、視窗口顏色表示保護器工作狀態,綠色(正常)、紅色(故障)
安裝位置與應用
-C級雷電流SPD保護,用于雷電擊時等電位連接
--安裝在LPZPB或LPZ1區與LPZ2區交界處
-通常安裝在樓層配電箱計算機中心,電信機房、電梯控制室、有線電視機房、樓宇自控室、保安監控中心、消防中心、工業自控室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內、也可安裝在六層以下的住宅照明總配電箱內,分散型小別業應將SOD安裝在住戶配電箱內。
產品說明
BYD-385-20-4P浪涌保護器適用于交流50/60Hz、380V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統、可作為雷擊時等電位連接、其設計依據完全符合IEC61643-1、GB50057-94(2000年版),外殼設計安裝在35mm電氣導軌上,BY1-C內置失效脫離裝置、當浪涌保護器因過熱、擊穿失效時,失效脫離裝置能自動的將其從電|碉上脫離,同時可視警指示器由綠色變化成紅色、并通過報警開關觸點裝置,實現遠程監控功能,保護模塊可在有工作電壓的情況下更換。
產品特點
1、無需停電即可更換保護器單元
2、可承受10KA(8/20us)雷電流沖擊
3、動作反應時間小于25ns
4、視窗口顏色表示保護器工作狀態,綠色(正常)、紅色(故障)
安裝位置與應用
-C級雷電流SPD保護,用于雷電擊時等電位連接
-安裝在LPZPB或LPZ1區與LPZ2區交界處
-通常安裝在樓層配電箱計算機中心,電信機房、電梯控制室、有線電視機房、樓宇自控室、保安監控中心、消防中心、工業自控室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內、也可安裝在六層以下的住宅照明總配電箱內,分散型小別業應將SOD安裝在住戶配電箱內。

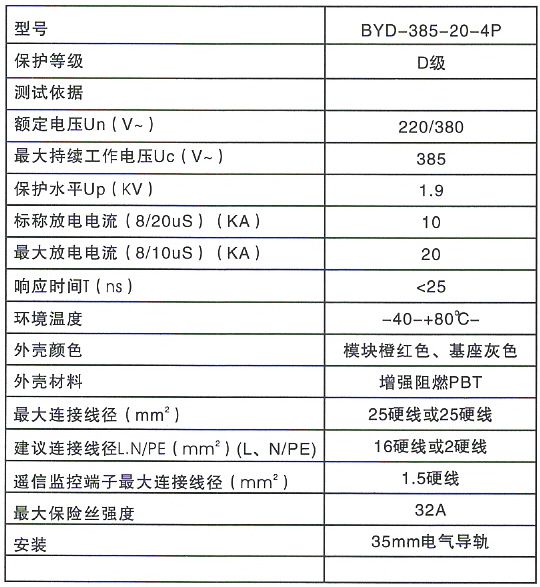

技術參數

注意事項
安裝電源防雷器時須將PE端可靠接地。防雷器工作正常時透明窗為綠色,當窗口轉為紅色時,表示電源防雷器已失效,需及時更換新的產品
相關型號:
BYD-385/20/4P、BYD-385/40/4P、BYD-385/60/4P、BYD-385/80/4P、BYD-385/100/4P
