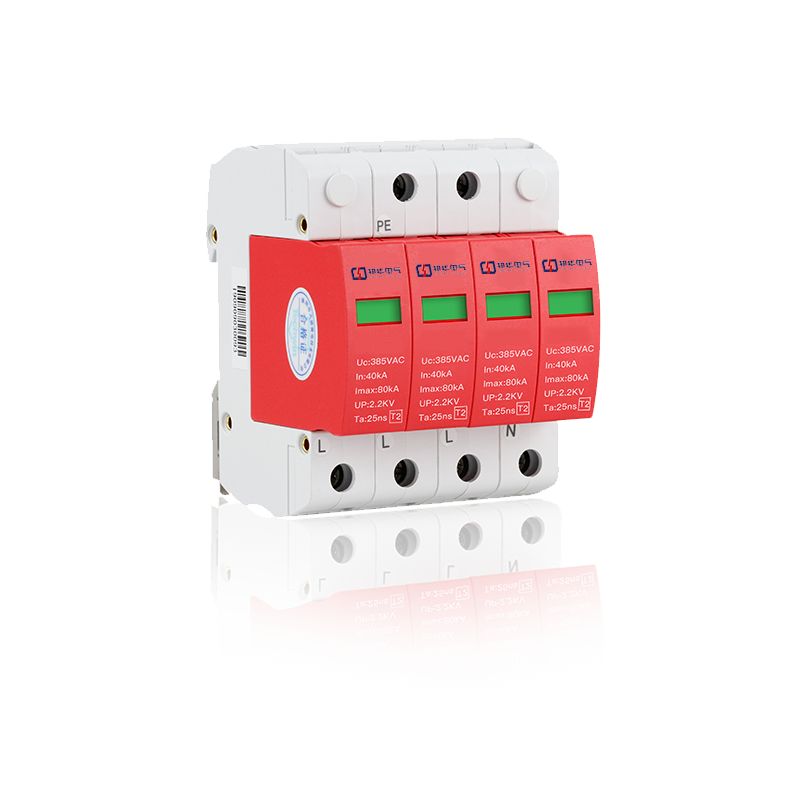

DM120R385/4 電涌保護器
閱讀次數：1318 發布時間：2020-07-29
THDM120系列電源防雷器
應用場所： 應用于TT、TN、IT供電系統，防止雷電過電壓和瞬態過電壓對三相交流電源系統和用電設備造成的損壞。
使用區域：用于高、多雷區LPZ0區與LPZ1區界面的一級防護；安裝于低壓總配電柜交流電源輸入端。
產品特點
◆整體模塊、大通流容量、電壓保護水平低
◆內置過流、過熱保護
◆阻燃特性（UL94）V0級
◆35mm電氣導軌安裝
◆多用途端口、連接方便
◆可選遙信端口
◆可采用凱文接法
◆帶失效程度指示窗口（綠：正常；一半紅：部分損壞；紅：損壞）
技術參數
型號 | DM120R440 | DM120R385 |
最大持續工作電壓Uc | 440V | 385V |
標稱放電電流In（8/20μs） | 70kA | |
最大放電電流Imax（8/20μs） | 120kA | |
電壓保護水平Up | 2.4kV | 2.2kV |
響應時間 | ≤25ns | |
保護模式 | L-N; L-PE;N-PE | |
接線方式 | 若采用凱文接法其負載電流≤63A | |
安裝方式 | 35mm電氣導軌安裝 | |
外殼保護等級 | IP20 | |
環境溫度 | -40～+70℃ | |
外殼材料 | 阻燃PBT | |
外型尺寸 | 整體模塊(2P) | |
訂貨號 | 12301 | 12302 |
模塊的組合產品 | |||
電源 | 型號 | 訂貨號 | 尺寸 |
單相電源產品 | DM120R385/1+NPE | 12304 | 4P |
DM120R385/2 | 12306 | ||
三相電源產品 | DM120R440/3 | 12308 | 6P |
DM120R385/3 | 12309 | ||
DM120R440/4 | 12311 | 8P | |
DM120R385/4 | 12312 | ||
DM120R440/3+NPE | 12314 | ||
DM120R385/3+NPE | 12315 | ||
備注：“DM120…/1+NPE”、“DM120…/3+NPE” | |||
