適用范圍

TLU1系列電涌保護器用于電源系統的浪涌保護，用于交流額定電壓220V/380V，頻率50/60Hz的電路和設備，對瞬時過電壓的電涌進行防護，將浪涌大電流泄放到大地，對過電壓進行限制，從而保護線路和設備以及人身的安全。

本產品符合標準：

GB/T 18802.1-2011

低壓電涌護器 （SPD） 第 1 部分：

低壓配電系統的電涌保護器性能要求和試驗方法

使用條件：

頻率：電源的交流頻率為 （50~60）Hz

電壓：持續加在 SPD 接線端子間的電壓不應超過其最大持續

工作電壓 Uc，按產品標志規定

海拔高度：不大于 2000m

使用環境溫度：-40℃到 +80℃

相對濕度：室溫條件下應在 30%-90% 之間

保護模式：L-N，N-PE

性能

TLU1 系列電涌保護器帶有劣化指示，在產品劣化后，其保護模塊表面示警；此時應立即更換電涌保護器。

安全儲備保護及顯示：

紅色：電涌保護器失效，應立即更換。

■ 安裝方式

安裝部位和方式 : 室內，標準 35mm 導軌安裝。

TSP/TLU2系列電涌保護器用于電源系統的浪涌保護，用于交流額定電壓230/400V以下，頻率50/60Hz的電路和設備，對瞬時過電壓的電涌進行防護，將電涌大電流泄放到大地，對過電壓進行限制，從而保護線路和設備以及人身的安全。

本產品符合標準：

GB/T 18802.1-2011

低壓電涌護器 （SPD） 第 1 部分：

低壓配電系統的電涌保護器性能要求和試驗方法

使用條件

頻率：電源的交流頻率為 （50~60）Hz

電壓：持續加在 SPD 接線端子間的電壓不應超過其最大持續

工作電壓 Uc，按產品標志規定

海拔高度：不大于 2000m

使用環境溫度：-40℃到 +85℃

相對濕度：室溫條件下應在 30%-90% 之間

保護模式：L-N，L-PE，N-PE

■ 性能

TLU2 系列電涌保護器帶有劣化指示，在產品劣化后，其保護模塊表面示警；此時應立即更換電涌保護器，65kA 及以下的產品可直接更換保護模塊，無須斷開線路或重新接線。

安全儲備保護及顯示：

綠色：電涌保護器正常工作；

綠色 / 紅色：應盡快更換電涌保護器，在這種狀態下電涌保護器

的電氣性能下降；

紅色：電涌保護器失效，應立即更換。

安裝方法：

TLU2 系列 （65kA 及以下）電涌保護器由保護模塊和基座兩大部分組成，其結構相互獨立，可進行插拔操作；80kA 及以上產品為整體結構。

安裝部位和方式：室內，標準 35mm 導軌安裝。

■ 安裝要求

● 電涌保護器的級聯配合第一級保護的 SPD 應靠近建筑物的入戶線的等電位連接端子處，第二、三極保護的 SPD 應盡量靠近被保護設備進行安裝。電壓開關型 SPD 與限壓型 SPD之間的線路長度不宜小于 10m；

● 電涌保護器電源側應安裝過流保護裝置 （斷路器） 前置斷路器選擇請咨詢專業人員或參考表 2；

● 電涌保護器到等電位連接的導線要盡可能的短而直，從母線經 SPD 到接地排的導線長度要求≤0.5m，從 SPD 接線處到設備的距離要求≤15m；

● SPD 連接導線截面；

● 導線截面應按電涌保護器連接點的短路電流配置；

● 導線截面至少應等于（保護）器件的連接截面。

特點：

獨特聯接設計確保緊密結合

合金設計的所有模塊具備防誤插、倒插、自鎖及解鎖功能

全新設計的穩態卡扣，確保導軌接線時的穩定

適用范圍

TSP系列電涌保護器用于電源系統的浪涌保護，用于交流額定電壓230/400V以下，頻率50/60Hz的電路和設備，對瞬時過電壓的電涌進行防護，將電涌大電流泄放到大地，對過電壓進行限制，從而保護線路和設備以及人身的安全。

性能

TSP系列電涌保護器帶有劣化指示，在產品劣化后，其保護模塊表面示警；此時應立即更換電涌保護器，65kA及以下的產品可直接更換保護模塊，無須斷開線路或重新接線。

安全儲備保護及顯示：

綠色：電涌保護器正常工作；

紅色/綠色：應盡快更換電涌保護器，在這種狀態下電涌保護器的電氣性能下降；

紅色：電涌保護器失效，應立即更換。

使用條件

頻率：電源的交流頻率在50Hz和60Hz之間。

電壓：持續施加在SPD接線端子間的電壓不應超過其最大持續工作電壓Uc，按產品標志規定。

海拔：海拔不應超過2000m。

使用環境溫度:-25℃到+70℃。

儲存環境溫度:-40℃到+80℃。

相對濕度:在室溫下應在30%-90%之間。

保護模式:L-N，L-PE，N-PE。

防護等級：IP20。

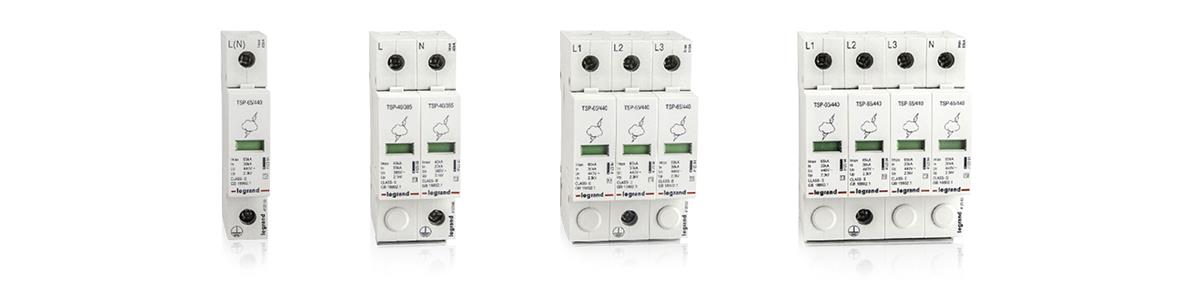

TLU2-20/385/4P

TLU2 插拔式電涌保護設備 - Imax 20 kA - 385 V~ - 4P [ 4.0 模數 ]

TLU2-40/385/4P

TLU2 插拔式電涌保護設備 - Imax 40 kA - 385 V~ - 4P [ 4.0 模數 ]

TLU2-65/385/4P

TLU2 插拔式電涌保護設備 - Imax 65 kA - 385 V~ - 4P [ 4.0 模數 ]
