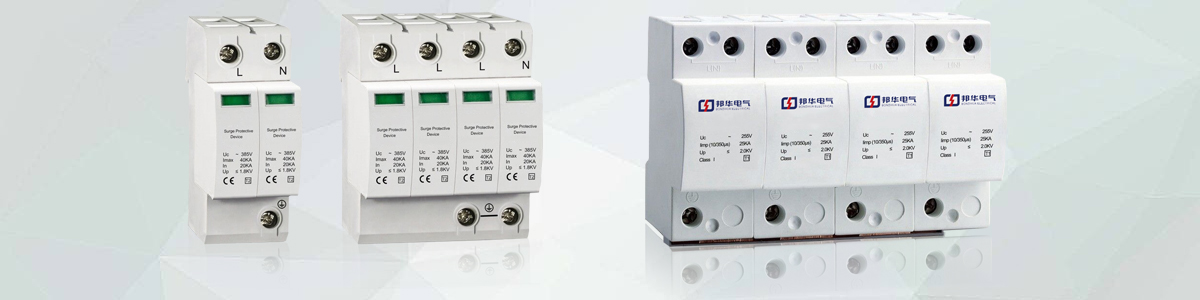

PA-380/4P/40KA浪涌保護器
閱讀次數：1288 發布時間：2020-07-28
丨產品特點丨
● 高能容量氧化鋅壓敏電阻—高放電通流容量；
● 響應時間訊速，反應能力快速；
● 一體化模塊結構設計；
● 失效指示功能，紅色窗口出現為失效狀態；
● 熱敏控制過熱危險脫扣機構，聯動指示窗口；
丨適用范圍丨
SPD通用電源模塊浪涌保護器，主要用于第一級電源設備的保護，常用于易遭雷擊的室外電源配電柜、室內電源配電柜和有向外引出線的屋頂配電設備，適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨浪涌尺寸丨
丨浪涌接線圖丨
相關型號：PA-380/4P/100KA、PA-380/4P/80KA、PA-380/4P/60KA、PA-380/4P/40KA、PA-380/4P/20KA
