用途和適用范圍

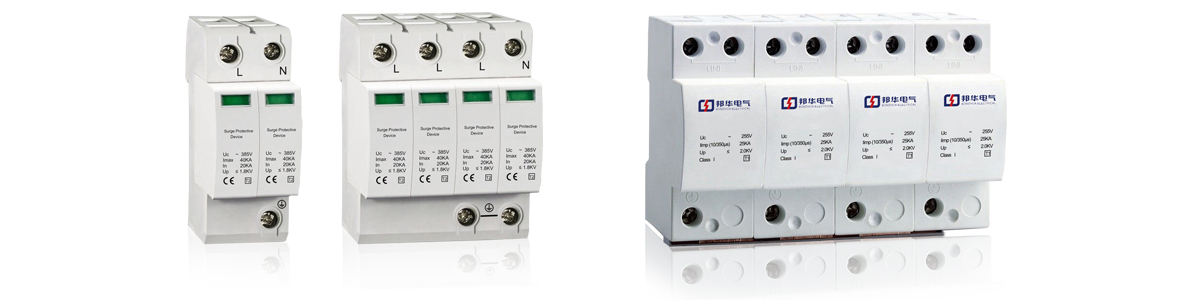

LS1電涌保護器(以下簡稱“保護器”)適用于交流50/60Hz.380V及以下的TN-S. TN-C. TN-C-S. TT. IT等供電 系統，對電網因雷擊或浪涌過電壓進行保護。

LS1- 40安裝位置與應用

C級雷電流SPD保護，用于雷擊時等電位連接 安裝在LPZOB或LPZ1區與LPZ2區交界處 通常安裝在樓層配電箱、計算機中心、電信機房、電 梯控制室、有線電視機房、樓宇自控室、保安監控中 心、消防中心、工業自控室、變頻設備控制室、醫院 手術室、監護室及裝有電子醫療設備場所的配電箱內; 也可安裝在六層以下住宅照明總配電箱內，分散型小 別墅應將SPD安裝在住戶配電箱內。

|失效脫高裝置

保護器的模塊上設有失效脫離裝置，當保護器因過熱、擊穿 失效時，失效脫離裝置能自動的將其從電網上脫離，同時給 出指示信號。保護器正常時標牌顯示綠色、失效脫離后標牌 顯示紅色。

報警器

報警器由AC220V供電，保護器正常工作時指示燈為綠色、 常開觸點閉合，常閉觸點斷開。聲、光報警功能:當保護器 模塊失效后，報警器將發出蜂鳴音，同時將正常運行時的綠 燈變成紅燈。檢修人員如按下停止按鈕，蜂鳴音將暫時停止(但紅燈將繼續顯示)，如果24小時后仍然沒有消除故障，報 警器將再次發出蜂鳴音。

遇信觸點

保護器可以制成帶有遙信觸點的品種，遙信觸點是一個常 開觸點，如果保護器的-個模塊或者多個模塊失效，觸點 將閉合，送出故障信息。遙信觸點顓定值: AC36V、 1A.

LS1-10安裝位置與應用

■安裝在LPZ1或LPZ2區與LPZ3區交界處。 適用于住戶配電箱，計算機設備、信息設備、電子設備 及控制設備前或最近的插座箱內。

主要結構及工作原理

在三相四線制系統中,三條相線和一條零線對接地線之間 均接有保護器(見圖1 ).在正常情況下保護器處于高電阻 狀態,當電網因雷擊或者其它原因出現浪涌過電壓時,保護 器將立即在納秒級時間內迅速導通,將浪涌過電壓引入大地。 從而保護了電網，上的用電設備。當該浪涌電壓通過保護器， 且消失后保護器重新變到高電阻狀態,從而不影響電網的 正常運行。

安裝

保護器采用標準的35mm軌道安裝;

保護器采用2.5 ~ 35mm'的銅質導線聯接,其接線方法有兩種:

■從電源開關聯線到保護器,再?gòu)谋Ｗo(hù)器聯線到負載端。這種方法適用于負載電流100A以下 的配電箱。使用導線截面應該按負載電流選用(見圖3)。

■從電源開關聯線到保護器,還從電源開關聯線到負載端。這種方法適用于負載電流100A 以上的配電箱。聯接到保護器的導線截面不受負載電流的影響。但長度不得過500mm 。

詘整、使用、維護

保護器按要求安裝后不需要調整﹔

■只要保護器安裝得當即可自動對電網進行保護; 運行中要定期檢查模塊標牌是否發紅，同時觀察培斷器的 指示紅燈是否發亮，及時更換失效元件.

訂貨須知

訂貨時應該標明型號、臺數.

例如:LS1 - 40/4- 4204臺

■發貨時隨產品包裝箱有下列文件和配件: 產品合格證1份（每臺產品）

使用說明書1份（每臺產品）

裝箱單1份〔每盒大包裝箱）

| 用途和適用范圍

LS2電涌保護器(以下簡稱“保護器" )適用于交流50/ 60HZ、380V及以下的TN-S. TN-C. TN-C-S、TT、IT等供 電系統，用在LPZ0A與LPZ1區或L PZ0B與L PZ1區的界面處 的等電位連接，對電網因雷擊或浪涌過電壓進行保護。保護器 還適用于與電壓限制型SPD組成“3+1"組合，用于T T系統。 保護器不適用于逾期短路電流大于額定斷開續流值的系統。

安裝位置與應用

■B級雷電流保護器,用于雷擊時等電位連接 n安裝在L PZOA或LPZOB區與LPZ1區交界處■通常安裝在進線低壓主配電柜處-適用于架空進線;■由單極組合成各供電系統選型配置

■保護器采用標準的35mm軌道安裝;

■保護器采用10~ 35mm2的恫質導線聯接，接地線應采用

16mm以上的雙色導線

主要結構及工作原理

保護器的工作原理見示意圖，兩個電極分別與L(或者N)和 PE線相聯，兩個電極之間形成-個電氣間隙。電網在不超 過最大持續運行電壓的情況下運行時，兩個電極之間呈高阻 狀態。如果電網因雷擊或者操作過電壓使兩個電極之間的電 壓超過點火電壓時，間隙被擊穿，通過弧光放電將過電壓能 量釋放。沖擊波過后，電弧將被由分弧片和滅弧室組成的 滅弧系統熄滅，恢復到高阻狀態。

LS3-2.5/150、LS3-4.0/320、LS3-6.0/420

用途和適用范圍

LS3電涌保護器(以下簡稱“保護器" )適用于交流50/60Hz.220V單相供電系統，用在LPZ2 與LPZ3區的界面處的等電 位連接，對電網因雷擊或浪涌過電壓進行保護。

LS3電涌保護器的保護級別為D級，使用與安裝的前提條 件是應該裝有前級保護的電涌保護器,否則將因受到過量的 沖擊電流而損壞。

最大持續工作電壓: Uc 150V AC320V AC420V AC

測試級別:Ⅲ級

電壓保護水平: Up < 800V < 1KV < 1.5KV

開路電壓(1.2/50μS): Uoc 2.5kV 4.0kV 6.0kV

安裝位置與應用

安裝于LPZ2與LPZ3區交界處

n通常安裝于計算機設備、信息設備、電子設備及控制設備 前或最近的插座箱內

220V設備的D級電涌保護器

保護器采用標準的35mm軌道安裝;

保護器采用1 - 4mm'的銅質導線聯接，導線長度不得超 過500mm;接地線采用4mm2雙色導線，

利用隨機接線頭連接;

電涌保護器

·LS1電涌保護器

·LS2電涌保護器

·LS3電涌保護器

·LS4電涌保護器

·LS5電涌保護器

·NPE（放電間隙）電涌保護器

·組合電涌保護器

·LS11電網專用電涌保護器

·LS7電涌保護器

相關型號：

LS1-20/4P-385、LS1-40/4P-385、LS1-60/4P-385、LS2-BC-25、LS3-2.5/150、LS3-4.0/320、LS3-6.0/420、LS4-60/4P-385、LS4-80/4P-385、LS4-100/4P-385、LS5-I20/385/4P、LS5-I50/385/4P、LS7-20/4P-385、LS7-40/4P-385、LS7-60/4P-385、LS7-80/4P-385、LS7-100/4P-385.
